Weidmuller 8808420000 Bedienungsanleitung

Ie-ct kabel- und installationstester
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Weidmüller Interface
GmbH & Co. KG
Postfach 3030
32720 Detmold
Telefon +49 5231 14-0
Telefax +49 5231 14-2083
info@weidmueller.com
www.weidmueller.com
Bedienungsanleitung
IE-CT Kabel- und Installationstester
Operating instructions
GB
IE-CT Cable and Installation Tester
IE-CT
8808420000
012005/50/01/BTR/899006-01
3
15

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weidmuller 8808420000

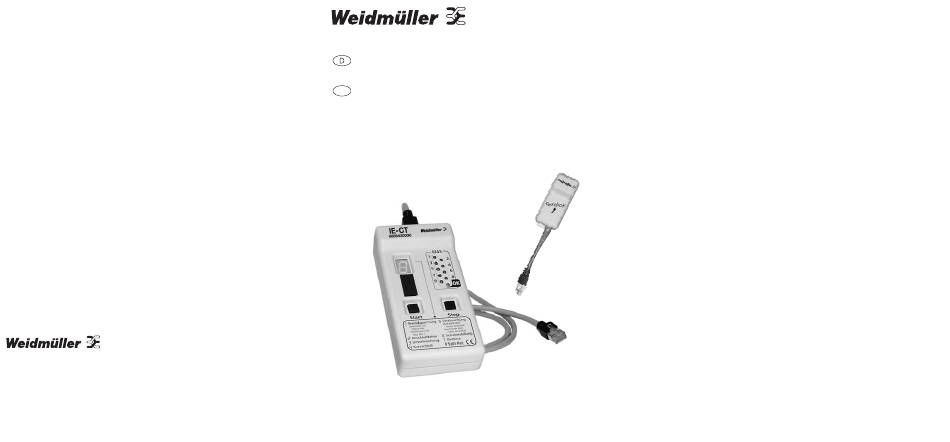

  • Seite 1 Bedienungsanleitung IE-CT Kabel- und Installationstester Operating instructions IE-CT Cable and Installation Tester IE-CT 8808420000 Weidmüller Interface GmbH & Co. KG Postfach 3030 32720 Detmold Telefon +49 5231 14-0 Telefax +49 5231 14-2083 info@weidmueller.com www.weidmueller.com 012005/50/01/BTR/899006-01...

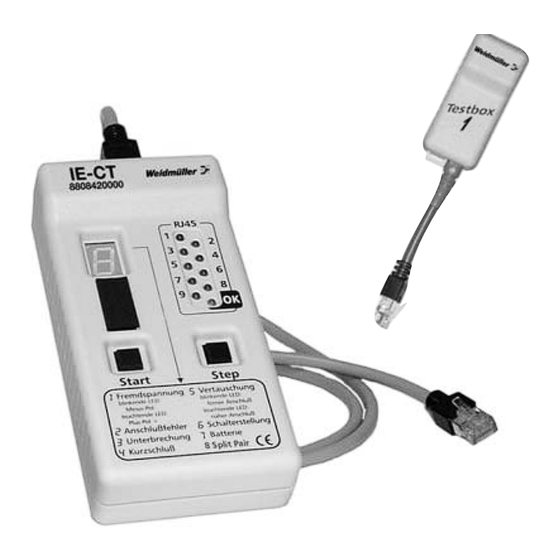

  • Seite 2 IE-CT IE-CT Grundgerät IE-CT Testbox IE-CT Mainframe IE-CT Test Box Anschlussleitung attachment cord 7-Segmentanzeige numeric display neun Einstellschalter nine Selection Switches (unter dem Schutzgummi) (under protective cover) Ein-/Aus- und Starttaste ON/OFF and Start Key RJ45-Anschlussbuchse RJ45 jack neun rote LEDs nine red LED grüne LED green LED...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..............Lieferumfang .

  • Seite 4: Einleitung

    Einleitung Mit dem Kauf des Installationstesters IE-CT haben Sie sich für ein unkompliziertes, einfach zu bedienen- des aber dennoch professionelles Testgerät entschieden. Mit dem Installationstester IE-CT können Sie schnell und zuverlässig Installationsanschlüsse in der Daten- und Telekommunikationstechnik auf Installationsfehler überprüfen. Der IE-CT besteht aus zwei Geräten, dem IE-CT Grundgerät und der IE-CT Testbox.

  • Seite 5: Leistungsmerkmale

    Leistungsmerkmale • Erkennung und Anzeige der häufigsten Installationsfehler: Kurzschluss, Aderunterbrechung, Adernvertauschung, Leitungsvertauschung, Aderverwechslung (split pair). • Selbsttestfunktion und Wackelkontakttest. • Fehleranzeige für jede Ader durch acht rote Ader-LEDs und eine Schirm-LED (F). • Anzeige durch eine grüne LED (G), wenn kein Fehler festgestellt wurde. •...

  • Seite 6: Inbetriebnahme

    Inbetriebnahme Bevor Sie den Installationstester IE-CT in Betrieb nehmen, müssen Sie zunächst die mitgelieferte 9-V-Blockbatterie einlegen. 1. Lösen Sie die beiden Schrauben am Bodenteil des Gehäuses und nehmen Sie das Bodenteil ab. Nun erkennen Sie im unteren Bereich des Gehäuseoberteils das Batteriefach, in dem sich der Anschlussclip für die Batterie befindet.

  • Seite 7: Bedienung

    Bedienung 5.1 Anschluss zum Testen von Installationsleitungen Um eine installierte Leitung mit dem IE-CT auf Installationsfehler zu testen, stecken Sie das eine Ende der Installationsleitung in die RJ45-Buchse des IE-CT Grundgeräts und das andere Ende in die RJ45-Buchse der IE-CT Testbox. Wenn eine gleichzeitige Leitungsidentifikation durchgeführt werden soll, stecken Sie in jeden zu testenden Anschluss eine IE-CT Testbox (max.

  • Seite 8: Einschalten Und Testen

    5.3 Einschalten und Testen Sind das IE-CT Grundgerät und die IE-CT Testbox angeschlossen, kann der Installationstest und die Leitungsidentifikation nach folgendem Schema durchgeführt werden. % Einschalten des IE-CT Grundgerätes durch Drücken der Starttaste (D). Starttaste drücken Während des Tests blinkt die grüne LED (G). Wenn die grüne LED aufhört zu blinken, ist der Test beendet.

  • Seite 9: Leitungsidentifikation

    & Nach der letzten Fehlerdarstellung erscheint eine blinkende Ziffer in der 7-Segmentanzeige (B). Diese Ziffer entspricht der Nummer der ange- schlossenen Testbox. Wird die Step-Taste (H) nochmals gedrückt während die Testboxnummer blinkt, beginnt die Darstellung der Fehlerliste von neuem. Siehe Punkt Soll erneut getestet werden, fahren Sie fort wie unter Punkt beschrieben.

  • Seite 10: Fremdspannung (Fehlercode 1)

    5.6 Fremdspannung (Fehlercode 1) Der IE-CT ist fremdspannungsfest (bis 100 V kurzzeitig) und kann Fremdspannungen am Anschluss nach Polarität und Aufschaltung auf der Ader anzeigen. Der positive Pol der Fremdspannung wird durch Dauerleuchten, der negative Pol durch Blinken der entsprechenden Ader-LED (F) angezeigt. Wird an dem zu testenden Anschluss eine Fremdspannung festgestellt, ist der Testvorgang beendet.

  • Seite 11: Vertauschung (Fehlercode 5)

    5.10 Vertauschung (Fehlercode 5) Erkennt der IE-CT in der Installation oder im Kabel vertauschte Adern, leuchten die Ader-LEDs (F) der dazugehörigen Adern immer paarweise. Die Ader-LED für die Anschlussklemme am nahen Ende der Installationsleitung leuchtet dauernd und die Ader-LED für die Anschlussklemme am fernen Ende blinkt. Beispiel: IE-CT Anschluss...

  • Seite 12: Schalterstellung (Fehlercode 6)

    5.11 Schalterstellung (Fehlercode 6) Sind die Einstellschalter (C) des IE-CT Grundgerätes falsch eingestellt, das heißt, es sind mehr Adern am Anschluss aufgelegt als mit den Einstellschaltern (C) ausgewählt, wird dies vom IE-CT Grundgerät erkannt. Wurden Einstellschalter für angeschlossene Adern ausgeschaltet, leuchten die entsprechenden roten Ader-LEDs (F).

  • Seite 13: Fehleranzeigen

    Fehleranzeigen Grüne 7-Segment- Fehler-LED Bedeutung anzeige leuchtet betroffene LED Fremdspannung nicht blinkt oder leuchtet leuchtet alle LED aus Leitungsunter- nicht brechung leuchtet LED der Aderunter- nicht betroffenen Adern brechung leuchtet LED der Kurzschluss nicht betroffenen Adern leuchtet betroffene LED fernes Adernvertauschung nicht Ende blinkt...

  • Seite 14: Wackelkontakt

    Wackelkontakt Vermuten Sie bei einem Anschlussmittel, wie z.B. Anschlussdose, Anschlusskabel oder Adapter, einen Wackelkontakt, kann dieser Fehler mit dem IE-CT festgestellt werden. Solch ein Wackelkontakt- fehler kann nur gefunden werden, wenn das verwendete Testgerät ständig die Durchgängigkeit der Anschlüsse prüft, während das Anschlussmittel bewegt wird. Für diesen Testvorgang hat der IE-CT eine separate Betriebsart.

  • Seite 15: Technische Daten

    Technische Daten Gewicht IE-CT Grundgerät ca. 185 g (mit Batterie) IE-CT Testbox ca. 31 g Abmessungen IE-CT Grundgerät (B x H x T) 70 mm x 140 mm x 36 mm IE-CT Testbox (B x H x T) 30 mm x 68 mm x 23 mm Max.
  • Seite 17 Contents Introduction ............. . 16 Contents of Packing Unit .

  • Seite 18: Introduction

    Introduction By purchasing the installation tester IE-CT you have decided to opt for an easy and professional piece of test equipment that is easy to use. This tester is designed for quick and reliable recognition of installation faults in data and telecommunication wiring. IE-CT includes two devices –...

  • Seite 19: Features

    Features • Recognition and display of the most frequent installation errors: short circuit, line/wire interrupt, line/wire mistakes, split pair • Self test function and intermittent contact test • Error display for each conductor by eight red conductor LED’s and one red LED for the shield (F). •...

  • Seite 20: Startup Procedure

    Startup Procedure Before operation put in the 9 V block battery first. 1. Unscrew the two screws on the bottom of the unit and take this part away. You will find the battery case with the connector clip for the battery. 2.

  • Seite 21: Operation

    Operation 5.1 Connection to Test Installation Lines To test an installed line plug one end of the installation line to the IE-CT Mainframe and the other end to the IE-CT Test Box. To do a simultaneous line identification plug one IE-CT Test Box to each termination to be tested (max.

  • Seite 22: Switch On And Test

    5.3 Switch on and Test Terminate IE-CT Mainframe and IE-CT Test Box, then start the installation test and line identification as shown below. Press the Start Key (D) to turn on the IE-CT Mainframe. press Start Key During the test run, the green LED (G) flashes. The test is finished when the green LED stops flashing.

  • Seite 23: Line Identification

    & After the last error is displayed a flashing digit is shown in the numeric display (B). This digit stands for the number of the connected Test Box. If you press the Step Key (H) again as long as the Test Box number is flashing, the error list is shown a second time, see item For repeated testing continue as described under item The IE-CT Mainframe can be turned off at any time by pressing the Start Key.

  • Seite 24: Extraneous Voltage (Error Code 1)

    5.6 Extraneous Voltage (Error Code 1) The IE-CT resists to extraneous voltages (short time up to 100 V). If extraneous voltages should appear in the installation the IE-CT can show their polarity and the respective conductor. The positive pole of an extraneous voltage is displayed by continuous lighting, and the negative pole is displayed by flashing of the respective conductor LED (F).

  • Seite 25: Wrong Wiring (Error Code 5)

    5.10 Wrong Wiring (Error Code 5) If the IE-CT detects wrong termintated conductors in an installation or cable the conductor LED (F) for the respective conductors always light in pairs. The conductor LED for the terminal pole at the near end of the installation line lights continuously, the conductor LED for the terminal pole at the far end is flashing.

  • Seite 26: Switch Setting (Error Code 6)

    5.11 Switch Setting (Error Code 6) If the Selection Switches are not correctly set (C) on the IE-CT Mainframe, i. e. if the installation has more conductors than selected, the IE-CT Mainframe will recognize this. If connected conductors have been separated with the Selection Switches, the respective red conductor LED (F) will light.

  • Seite 27: Error Indication

    Error Indication Green Numeric Error LED Meaning Display does not the respective LED extraneous light flashes or lights voltage does not all LED’s are off line interrupt light does not LED assigned to the conductor light respective wire lights interrupt does not LED assigned to the short circuit...

  • Seite 28: Intermittent Contact

    Intermittent contact If you are operating a termination unit such as wall outlet, cable or adaptor where you supect an intermittent contact, IE-CT will help you to detect this error. Intermittent contact detection requires constant checking of the connections when the termination unit is moving. IE-CT offers an additional operation mode.

  • Seite 29: Technical Data

    Technical Data Weight IE-CT Mainframe approx. 185 g (with battery) IE-CT Test Box approx. 31 g Dimensions IE-CT Mainframe (B x H x T) 70 mm x 140 mm x 36 mm IE-CT Test Box (B x H x T) 30 mm x 68 mm x 23 mm Maximum line length approx.
