Das Temperaturreglermodul; Abbildung 11 Elektrische Anschlüsse Kommunikationsmodul - M&C CSS Serie Betriebsanleitung

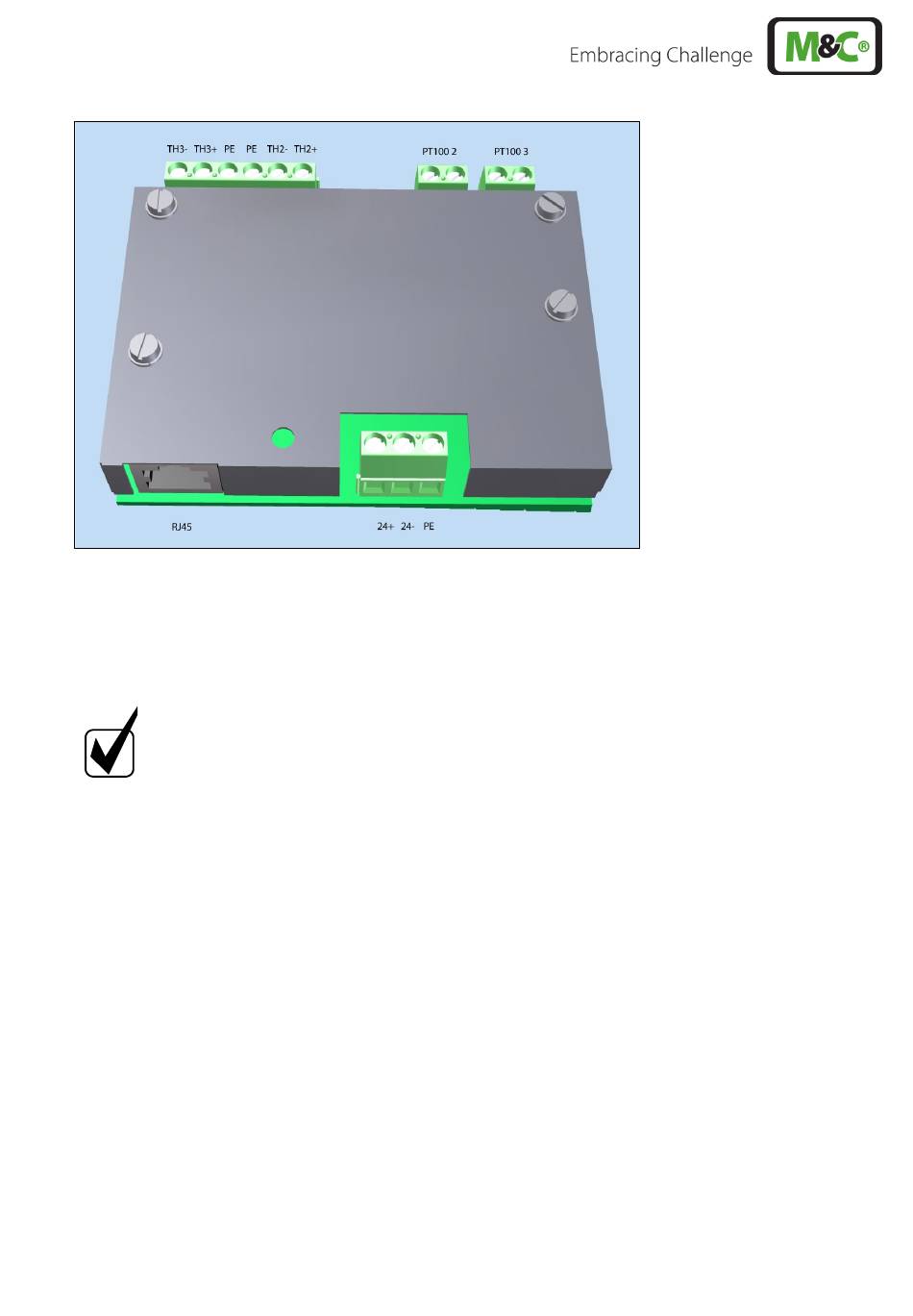

Abbildung 11 Elektrische Anschlüsse Kommunikationsmodul

15.3.2 DAS TEMPERATURREGLERMODUL

Hinweis
Das Temperaturreglermodul beinhaltet 2 zusätzliche Temperaturregler z.B. zur Regelung von beheizten
Leitungen oder Gasentnahmesonden. Die Regelung erfolgt durch Ansteuerung externer Solid State
Relais. Das Modul beinhaltet außerdem 4 Relais zur Über- und Untertemperaturüberwachung. Die
Anschlüsse für die Temperatursensoren befinden sich am Kommunikationsmodul.
www.mc-techgroup.com
Wird die CSS-VC.. mit externem Temperaturreglermodul gekauft, muss bei
der Bestellung angegeben werden, welche Geräte geregelt werden sollen (2
Sonden oder 2 beheizte Leitungen oder 1 Sonde und 1 beheizte Leitung),
damit die Regler entsprechend parametriert werden können.
CSS-VC-1.6 | 1.01.03 29
