1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-
los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek
e ajuste o "Volume de gravação".

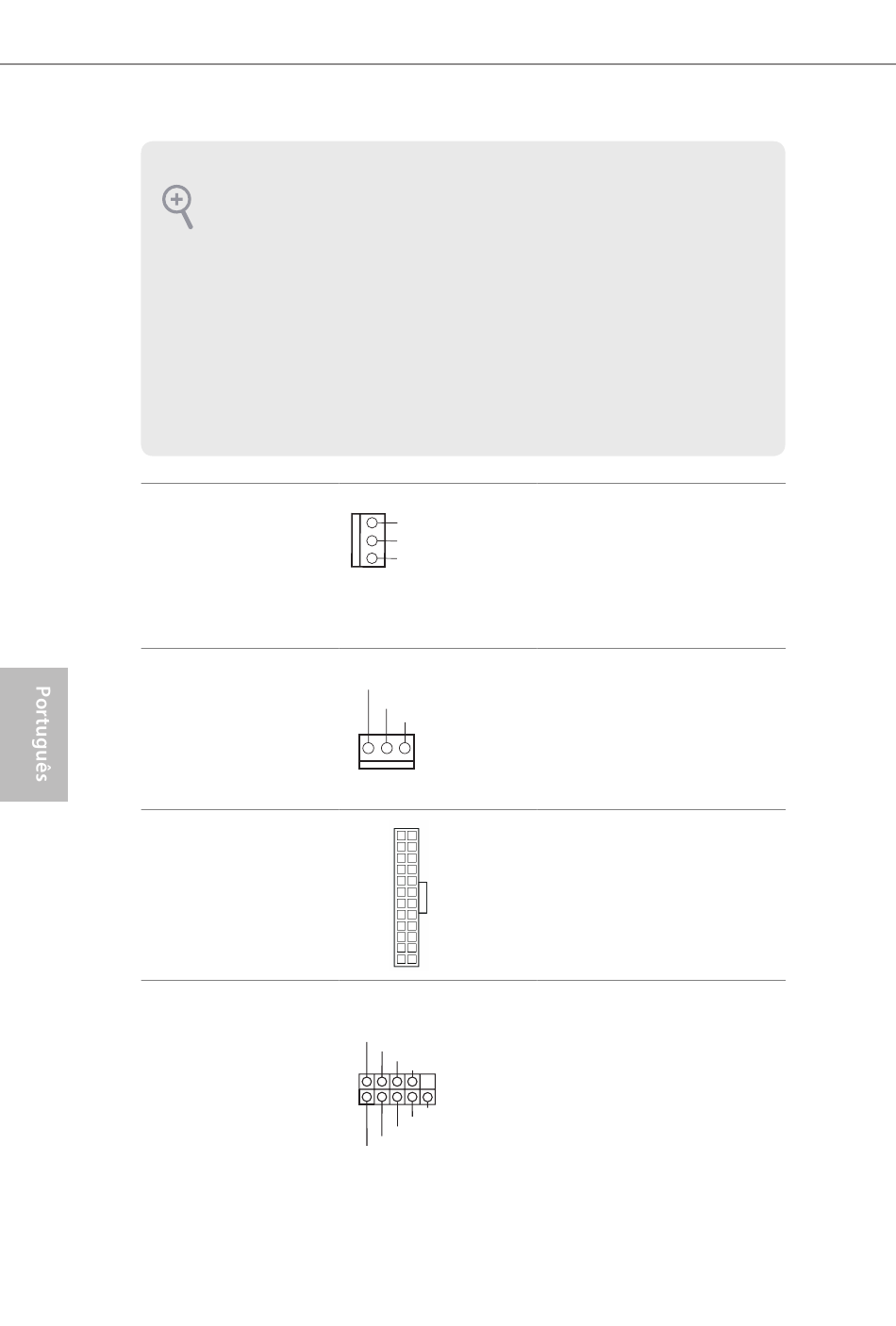

Conector do ventilador do
chassi
(CHA_FAN1 de 3 pinos)
(ver p.1, N.º 7)
Conector da Ventoinha da
CPU
(CPU_FAN1 de 3 pinos)
(ver p.1, N.º 1)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 4)
Suporte da porta serial
(COM1 de 9 pinos)
(ver p.1, N.º 8)
66
GND
FAN_VOLTAGE
CHA_FAN_SPEED
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Ligue o cabo do ventilador
aos conectores do ventilador e
corresponda o cabo preto com o
pino de ligação à terra.
Ligue o cabo do ventilador da
CPU aos conectores do venti-
lador e corresponda o cabo preto
com o pino de ligação à terra.
Esta placa-mãe inclui um conec-
tor de alimentação ATX de 24
pinos. Para utilizar uma fonte de
alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.
Este suporte COM1 recebe um
módulo da porta serial.
