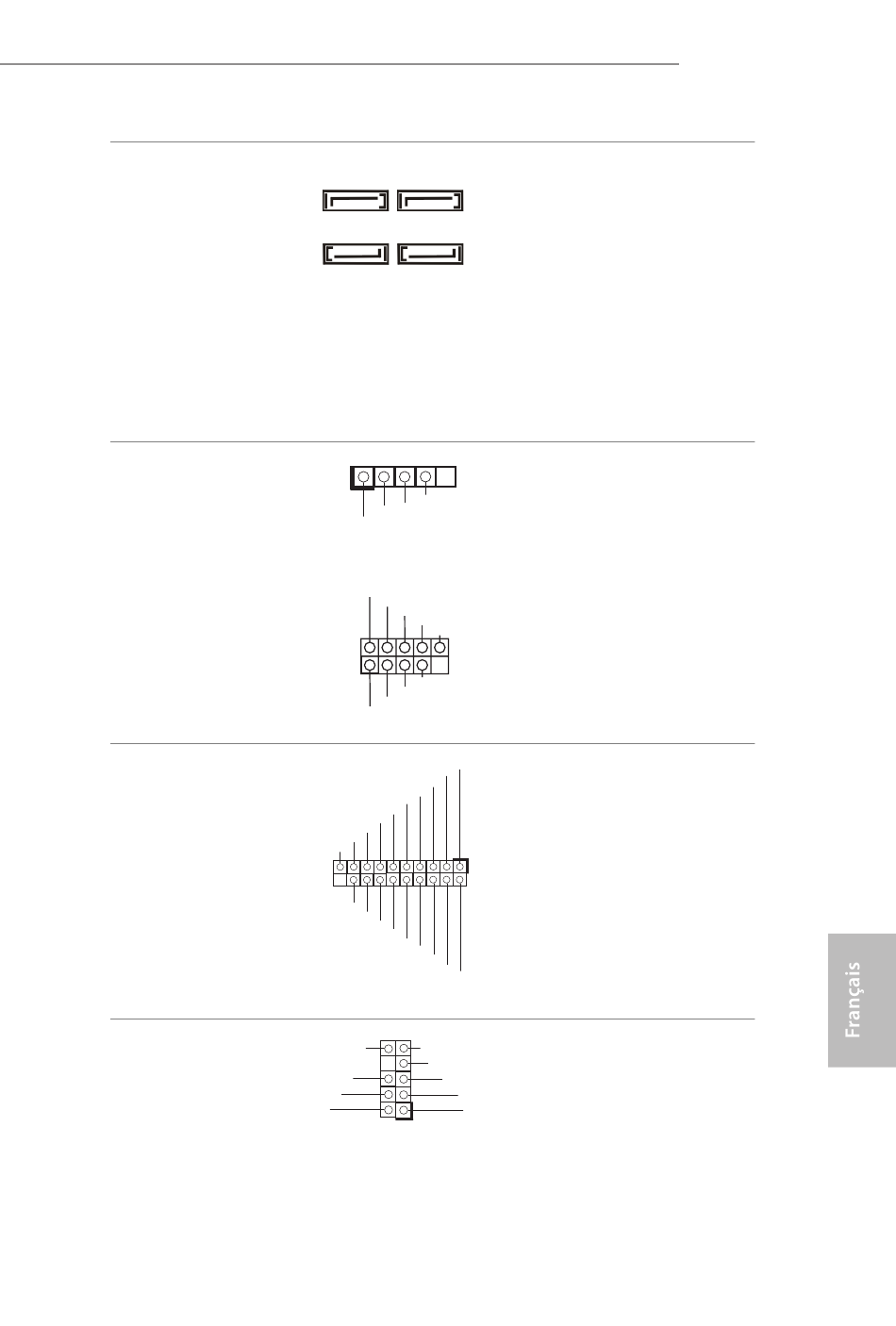

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 12)
(SATA3_2:
voir p.1, No. 13)
(SATA3_A1:
voir p.1, No. 15)
(SATA3_A2:
voir p.1, No. 14)
Embases USB 2.0
(USB_2 à 4 broches)
(voir p.1, No. 11)
(USB_0_1 à 9 broches)
(voir p.1, No. 9)
Embase USB 3.2 Gen1
(USB3_0_1 à 19 broches)
(voir p.1, No. 10)
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 16)
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
OUT_RET OUT2_L
J_SENSE
MIC_RED
OUT2_R
PRESENCE#
GND
1
Ces quatre connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Pour minimiser le temps au
démarrage, utilisez les ports
Intel® SATA (SATA3_1~2) pour
vos appareils démarrables.
Cette carte mère comprend deux
connecteurs.
ID
Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.
1
Cette embase sert au
branchement des appareils audio
MIC2_R
au panneau audio frontal.
MIC2_L
J5040-ITX
J4125-ITX
