1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que
pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en
el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo
los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel
de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

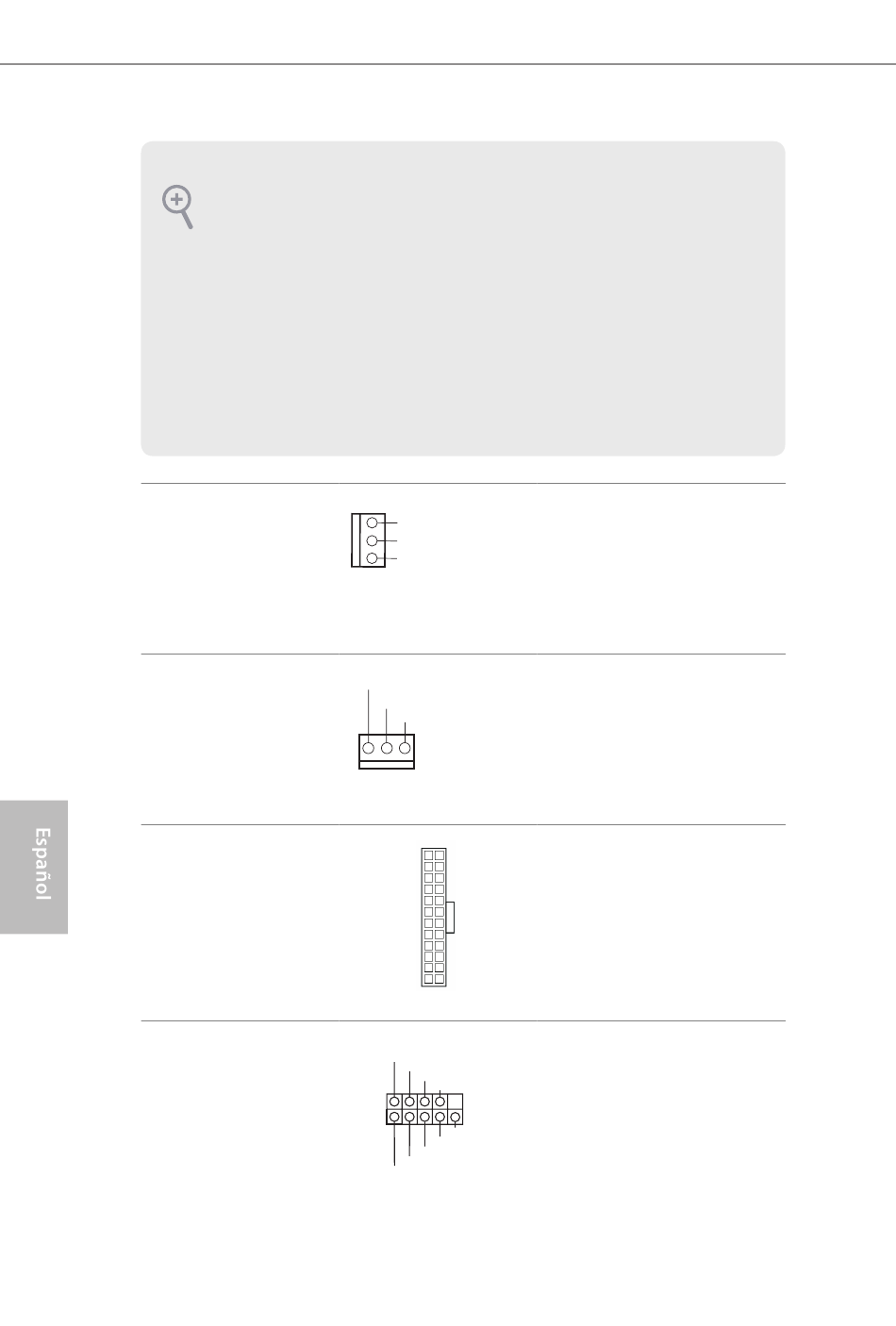

Conector del ventilador
del chasis
(CHA_FAN1 de 3
contactos)
(consulte la pág.1, Nº 7)
Conector del ventilador de
la CPU
(CPU_FAN1 de 3
contactos)
(consulte la pág.1, Nº 1)
Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág.1, Nº 4)
Cabezal de puerto serie
(COM1 de 9 contactos)
(consulte la pág.1, Nº 8)
50
GND
FAN_VOLTAGE
CHA_FAN_SPEED
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Conecte el cable del ventilador
al conector del ventilador y haga
coincidir el cable negro con el
pin de conexión a tierra.
Conecte el cable del ventilador
de la CPU al conector y haga
coincidir el cable negro con el
pin de tierra.
Esta placa base contiene un
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.
Este cabezal COM1 admite un
módulo de puerto serie.
