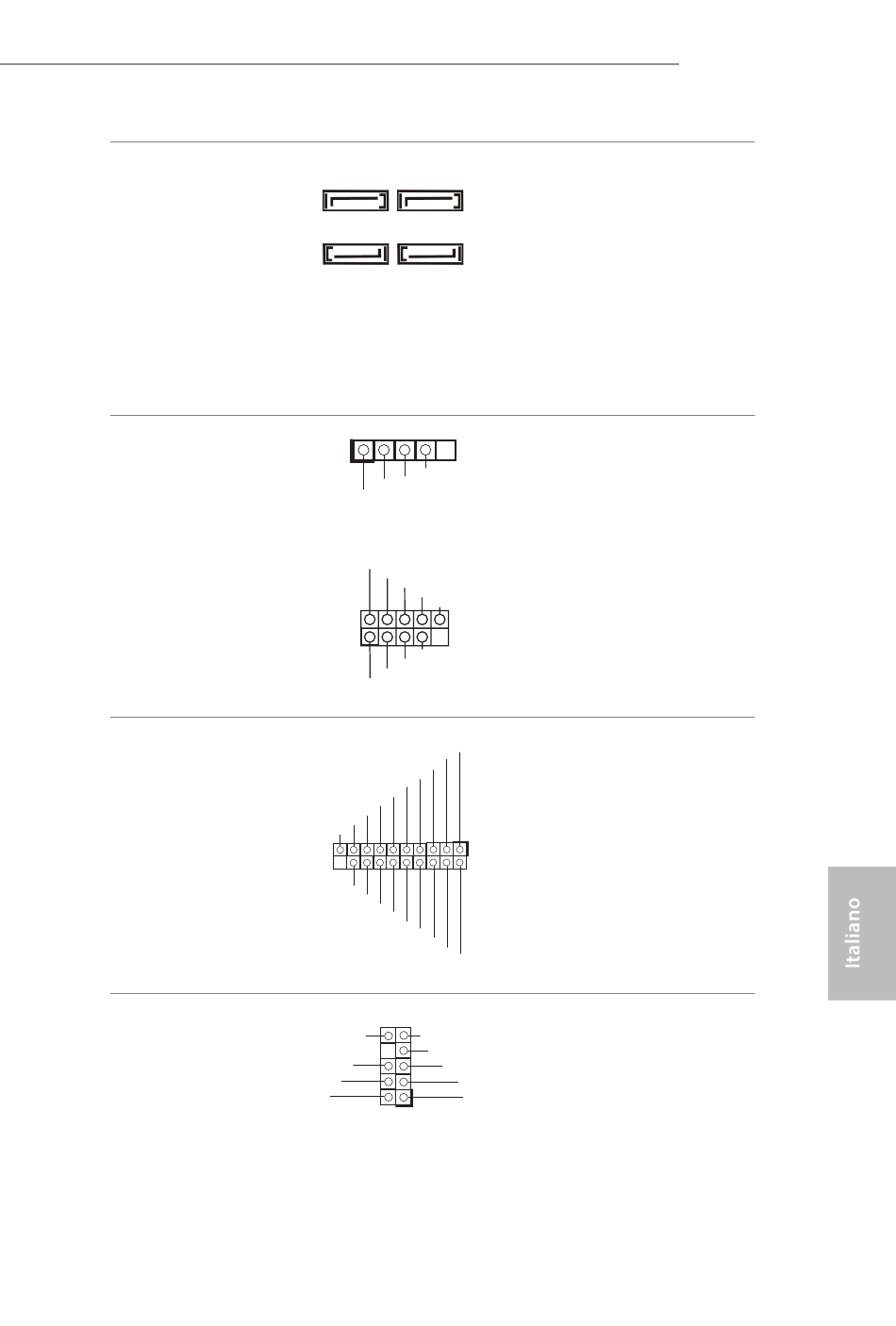

Connettori Serial ATA3
(SATA3_1:
vedere pag.1, n. 12)
(SATA3_2:
vedere pag.1, n. 13)
(SATA3_A1:
vedere pag.1, n. 15)
(SATA3_A2:
vedere pag.1, n. 14)
Header USB 2.0
(USB2 a 4 pin)
(vedere pag. 1, n. 11)
(USB_0_1 a 9 pin)
(vedere pag. 1, n. 9)
Header USB 3.2 Gen1
(USB3_0_1 a 19 pin)
(vedere pag. 1, n. 10)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 16)
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
OUT_RET OUT2_L
J_SENSE
MIC_RED
OUT2_R
PRESENCE#
GND
1
Questi quattro connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* Per ridurre al minimo il
tempo d'avvio, usare le porte
SATA Intel® (SATA3_1~2) per i
dispositivi di'avvio.
Ci sono due connettori su questa
scheda madre.
Su questa scheda madre c' è un
ID
connettore. Questa basetta USB
3.2 Gen1 può supportare due
porte.
1
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
MIC2_R
MIC2_L
J5040-ITX
J4125-ITX
