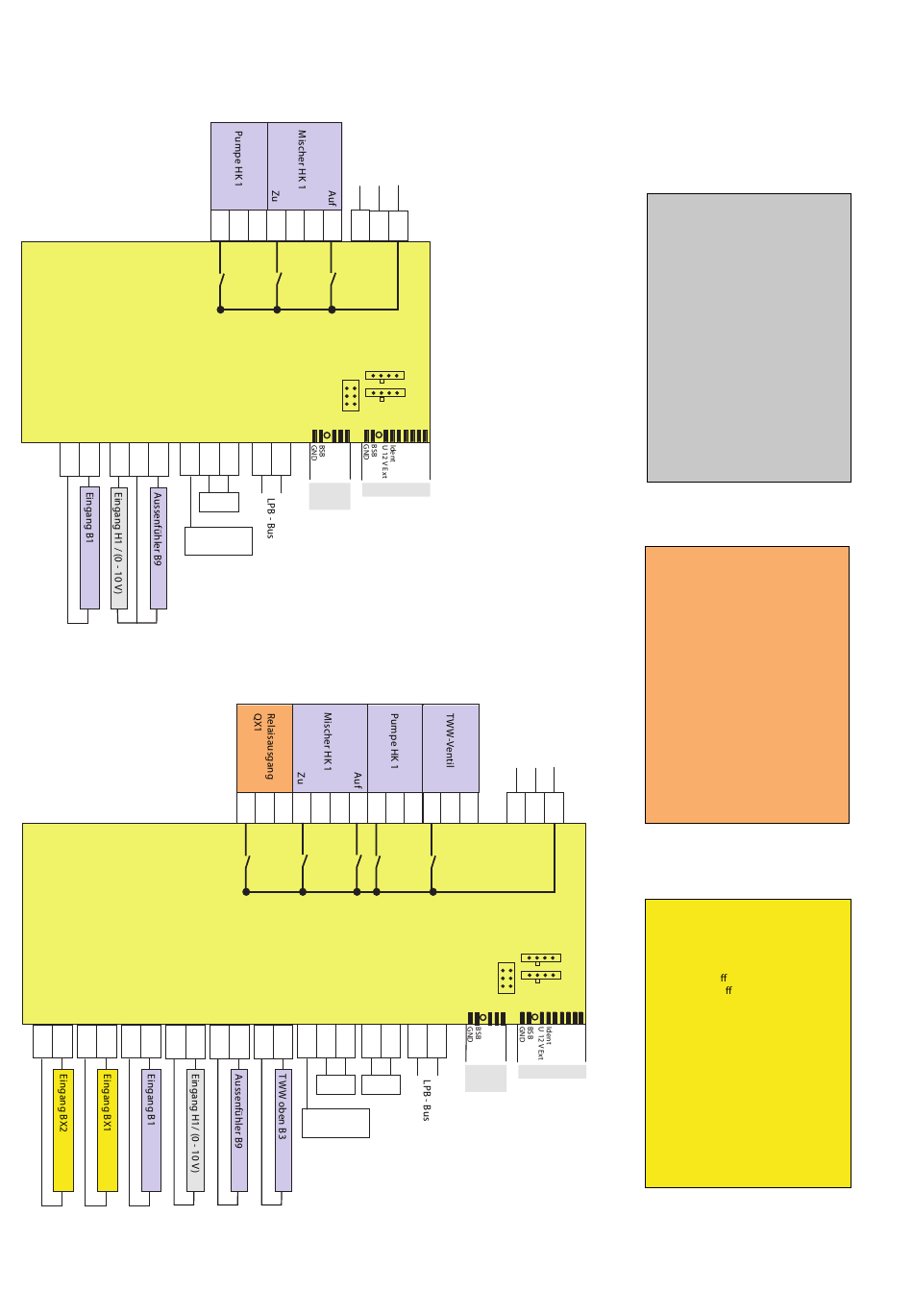

Zonenregler RVS 46.530 und RVS 46.543
RVS 46.530 / 109
M H1 M B9 G+ CL- CL+
B1
Option
Beleuchtung
RVS 46.543 / 109
M M M M H1
BX2 BX1 B1
Netz - Zuleitung
230 Volt, max. 8 A
N PE L
Q2 N Y2 PE N Y1
PE
Toolanschluss
RF-Modul
X60
und
Field Update
X50
MB DB
BSB LP- BSB / Motor
RG 1 Stecker
PE N Y2 PE N Y1 Q2
QX1
G+ CL- CL+ CL- CL+
M B9 M B3
RG 1 RG 1
Option
Beleuchtung
BSB
LPB
X30
Netz - Zuleitung
230 Volt, max. 8 A
N PE L
N Q3 PE N
PE
Toolanschluss
RF-Modul
X60
und
Field Update
X30
X50
MB DB
BSB LP- BSB / Motor
Stecker
DG CTA / 4.2012
Eingang H1
1: BA-Umschaltung HK's und TWW
2: BA-Umschaltung HK's
3: BA-Umschaltung HK1
4: BA-Umschaltung HK2
5: BA-Umschaltung HKP
6: Fehler- / Alarmmeldung
7: Minimaler Vorlaufsollwert
8: Taupunktwächter
9: Vorlaufsollwertanhebung Hygro
10: Kälteanforderung
11: Wärmeanforderung 10 V
12: Kälteanforderung 10 V
13: Druckmessung 10 V
14: Relative Raumfeuchte 10 V
15: Raumtemperatur 10 V
Relais Ausgang QX1
1: Zirkulationspumpe Q4
2: Elektroeinsatz TWW K6
3: Kollektorpumpe Q5
4: H1 - Pumpe Q15
5: Alarmausgang K10
6: 2. Pumpenstufe HK1 Q21
7: 2. Pumpenstufe HK2 Q22
8: 2. Pumpenstufe HKP Q23
9: Heizkreispumpe HKP Q20
10: H2 - Pumpe Q18
11: Zubringerpumpe Q14
12: Zeitprogramm 5 K13
13: TWW Durchmischpumpe Q35
14: TWW Zwischenkreispumpe Q33
15: Wärmeanforderung K27
16: Kälteanforderung K28
17: Luftentfeuchter K29
18: UmlenkventilKühlen Y21
Fühlereingang BX21 - BX22
1: Trinkwasserfühler B31
2: Kollektorfühler B6
3: TWW Zirkulationsfühler B36
BSB
4: TWW Ladefühler B36
LPB
5: Solarvorlau ühler B63
6: Solarrücklau ühler B64
