CTA Albatros2 Benutzerhandbuch Seite 230

Heizkreis 1
Kühlkreis 1
Verwendung Mischer 1
222 / 332
CTA AG
3

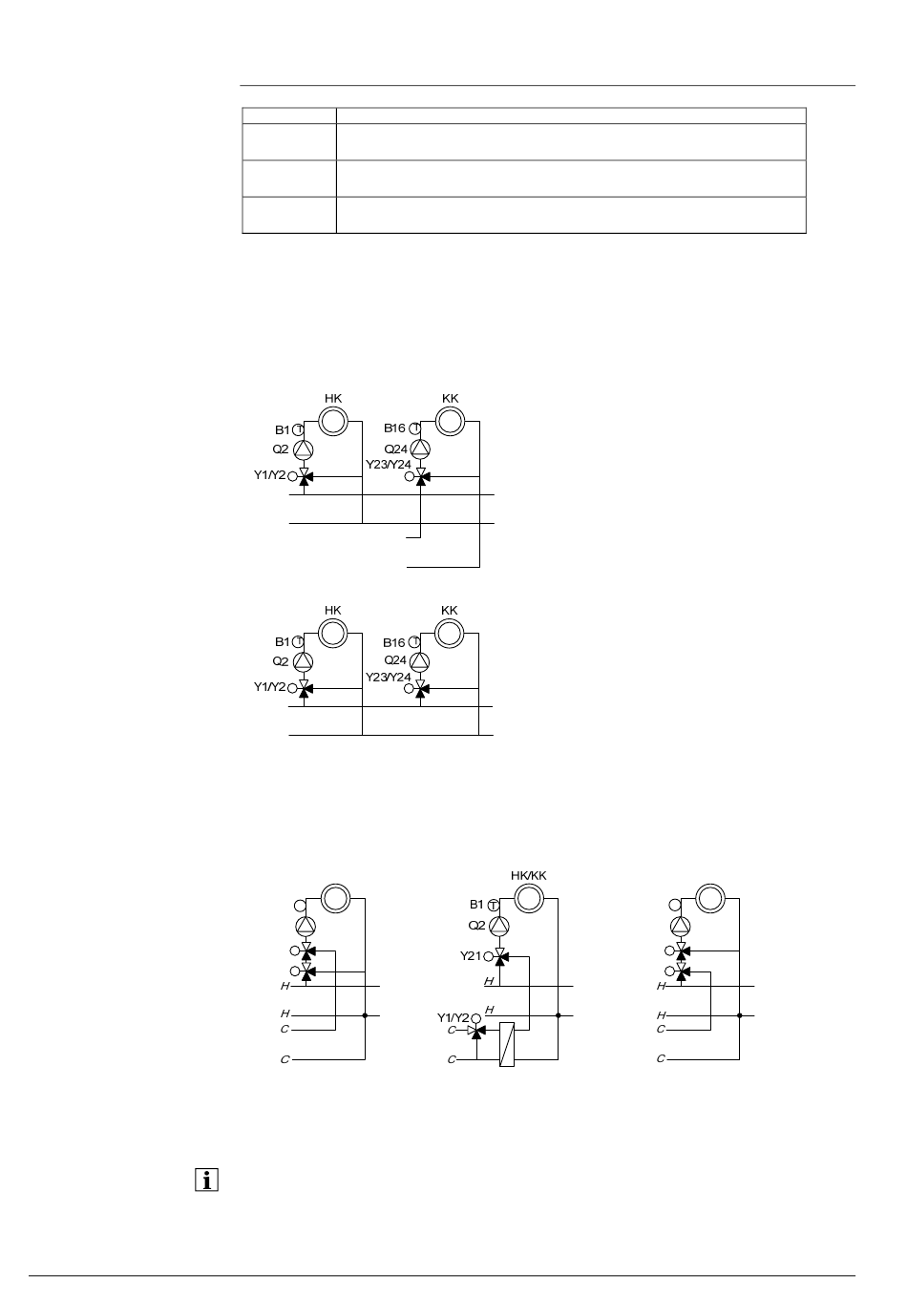

Heizkreise/ Kühlkreis
Zeilennr. Bedienzeile
5710 Heizkreis 1
Aus ¦ Ein
5711 Kühlkreis 1
Aus ¦ 4-Leitersystem Kühlen¦ 2-Leitersystem Kühlen
5712 Verwendung Mischer 1
Keine ¦ Heizen ¦ Kühlen ¦ Heizen und Kühlen
Der Heizkreis 1 ist über diese Einstellung ein- bzw. ausschaltbar.
Aus
Der Kühlkreis ist ausgeschaltet.
4-Leitersystem Kühlen
2-Leitersystem Kühlen
Der Parameter ist unter zwei Bedingungen wirksam:
• Nur bei einem 4-Leitersystem
• Wenn ein Relaisausgang Qx als Umlenkventil verwendet wird
Heizen
HK/KK
B1
T
Q2
Y21
Y1/Y2
HK Heizkreis
KK Kühlkreis
H Heizschiene
C Kälteschiene
Die Einstellung wird benötigt, wenn ein Relaisausgang Qx (Konfiguration) als
Umlenkventil Kühlen Y21 verwendet wird.
Wärmepumpenregler RVS 61 Step 3
Einstellungen im Detail
Kühl- und Heizkreis beziehen die Kälte
bzw. Wärme von getrennten Schienen.
Kühl- und Heizkreis beziehen die Kälte
bzw. Wärme von der gleichen Schiene.
Kühlen Heizen und Kühlen
HK/KK
B1
T
Q2
Y1/Y2
Y21
10.07.2012
Ausgabe 2
