CTA Albatros2 Benutzerhandbuch Seite 166

Elektronisches
Einspritzventil
Parameter Xp, Tn, Tv
Überhitzung EVI P-Band
Xp
Überhitzung EVI Nachst'
Tn
Überhitzung EVI Vorhalt'
Tv
Exp'ventil EVI Laufzeit
158 / 332
CTA AG
3
p
0
P
T
T
S

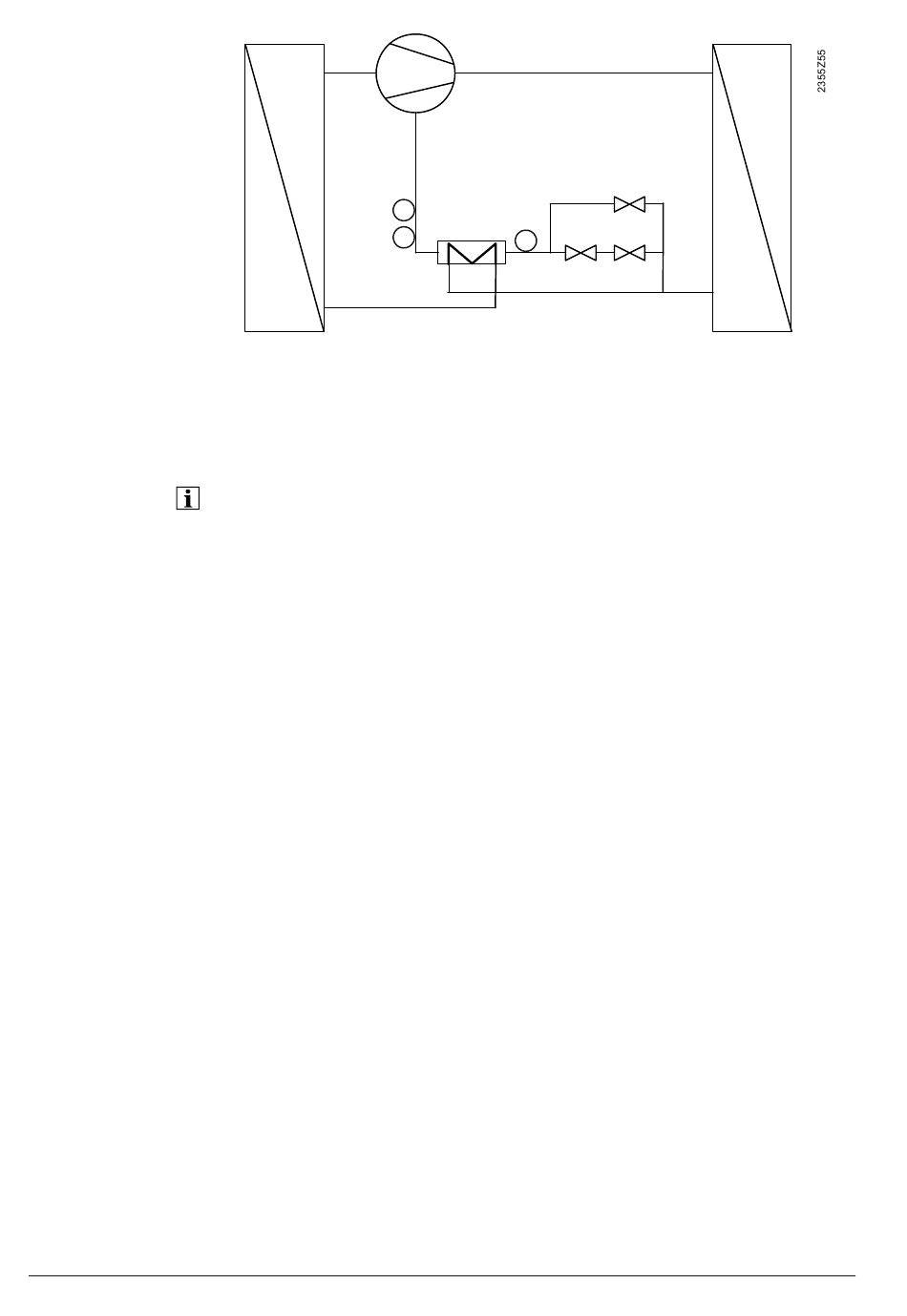

Economizer
Verdampfer
T Sauggastemperatur (B86)
S
P Verdampfungsdruck (H86); über Kältemittelkennlinie wird Verdampfungstemperatur berechnet
0
T Verdampfungstemperatur (B87)
V
EEV Elektronisches Expansionsventil (V82)
MV1 Magnetventil Dampfeinspritzung (K82)
MV2 Magnetventil Nassdampfeinspritzung (K83)
Die Abkürzung EVI steht für "enhanced vapor injection".
Die Überhitzungsregelung erfolgt mittels PID-Regler. P-, I- und D-Anteil sind
einstellbar. Durch die Einstellung des Proportionalbands Xp, der Nachstellzeit Tn
und der Vorhaltezeit Tv kann das Regelverhalten an das Verhalten der Anlage
(Regelstrecke) angepasst werden.
Xp beeinflusst das P-Verhalten des Reglers.
Xp ist der Bereich, um den sich das Eingangssignal (Regelgrösse) ändern muss,
um das Ausgangssignal (Stellgrösse) über den gesamten Stellbereich zu
verstellen.
Je kleiner Xp, desto grösser die Stellgrössenänderung.
Tn beeinflusst das I-Verhalten des Reglers.
Tn ist die Zeit, die der I-Anteil benötigt, um bei gegebenem Eingangssignal
(Regelgrösse) die gleiche Stellgrössenänderung vorzunehmen, wie sie vom P-
Anteil sofort hervorgebracht wird.
Je kleiner Tn, desto grösser/schneller der Anstieg.
Tv beeinflusst das D-Verhalten des Reglers.
Tv ist die Zeit, welche der P-Anteil benötigt, um bei gleichmässig steigendem
Eingangssignal (Rampe) die gleiche Stellgrössenänderung zu erreichen, wie sie
vom D-Anteil sofort hervorgebracht wird.
Je kleiner Tv, desto geringer der D-Anteil.
Einstellung der Ventillaufzeit des Einspritzventils (EVI).
Ist ein WX-Ausgang als Einspritzventil parametriert, wird die Laufzeit aus den
Schrittmotordaten berechnet.
Der Parameter "Exp'ventil EVI Laufzeit" wird nur verwendet, falls das Ventil über
einen UX-Ausgang (0...10V) angesteuert wird.
Wärmepumpenregler RVS 61 Step 3
Einstellungen im Detail
Verdichter
MV 2
T
V
EEV MV 1
T
Kondensator
Ausgabe 2
10.07.2012
