CTA Albatros2 Benutzerhandbuch Seite 151

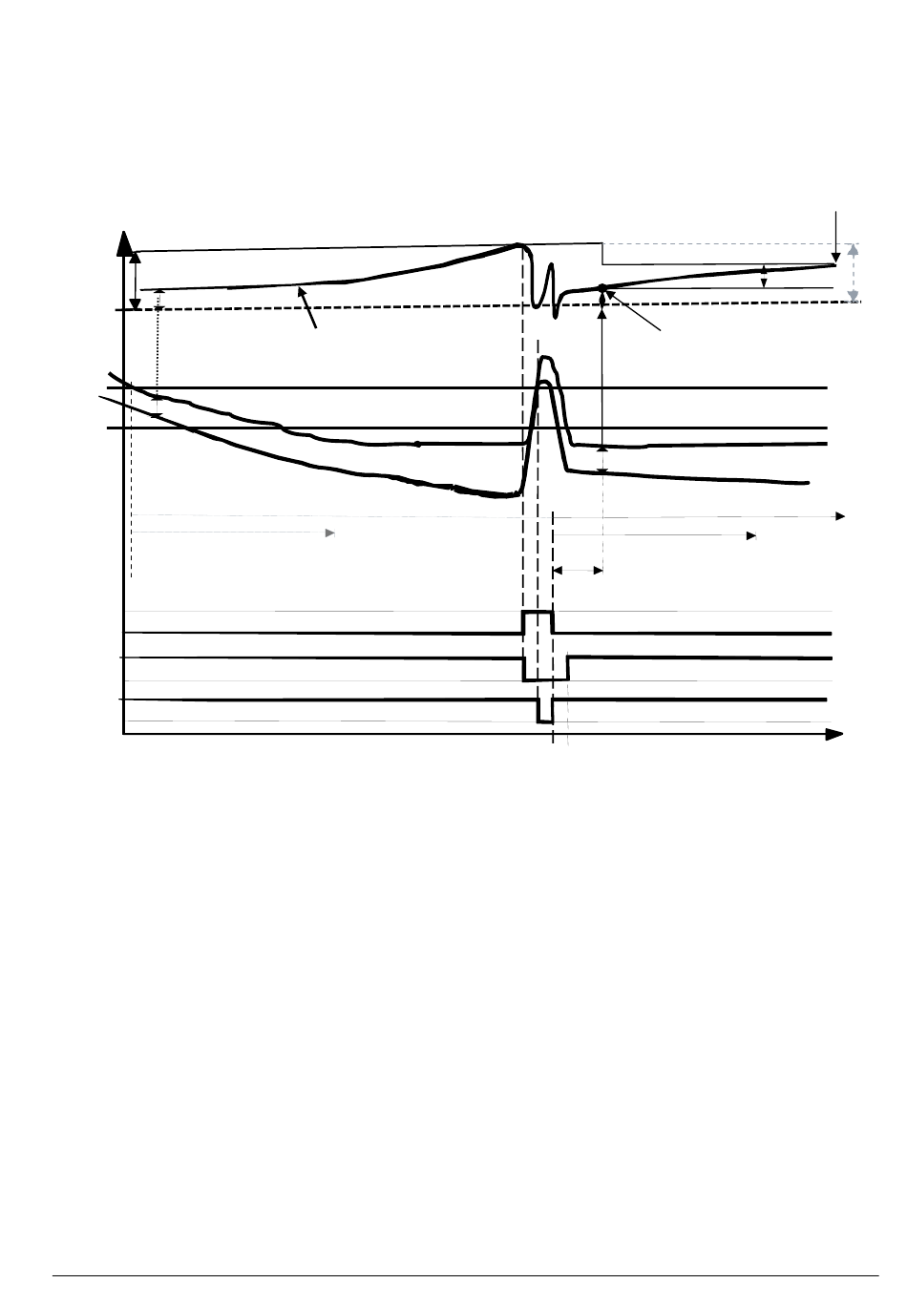

Abtauende bei
Abtauung durch
Prozessumkehr
TA
[2953]
Diff=0
B91
B84
1
Y22
0
1
K19
0
1
K1
0
Heizbetrieb aufnehmen
und nächstes Abtauen
vorbereiten
CTA AG
3110 Münsingen
Bei erfolgreichem Abtauen steigt die Verdampfertemperatur (B84). Übersteigt der
Verdampfer die "Verdampfertemp Abtau-Ende" (BZ 2954) kann der Abtauprozess
erfolgreich beendet werden, und der Verdichter schaltet während der "Abtropfdauer
Verdampfer" (BZ 2965) aus. Anschliessend wird der Heizbetrieb wieder
aufgenommen. Mit dem Parameter "Abkühldauer Verdampfer" (BZ 2966) wird der
Ventilator verzögert in Betrieb genommen. Somit kann der Verdampfer wieder
abgekühlt werden, bevor kalte Aussenluft via Ventilator eingeblasen wird.
[8478]
[8477]
[2963]
[2962]
B91 Quelle Eintrittstemperatur
B84 Verdampfertemperatur
Y22 Prozessumkehrventil
K19 Ventilator Quelleneintritt
K1 Verdichter
Nachdem das Abtauen über Prozessumkehr oder Ventilator erfolgreich beendet ist,
wird der Heizbetrieb wieder aufgenommen. Die "Dauer Abtausperre", die "Dauer
bis Zwangsabtauen" und die "Abtau Stabilisierungsdauer" (BZ 2959) beginnen
wieder zu laufen. Nach Ablauf der "Abtau Stabilisierungsdauer" wird die aktuelle
Differenz erfasst und gespeichert.
Nun gilt diese Differenz als Ausgangspunkt für die nächste Differenzberechnung
zwischen B91 und B84. Steigt die Differenz um die Einstellung "Schaltdifferenz
Abtauen" (BZ 2952) an, wird die nächste Abtauung ausgelöst. Die abgespeicherte
Differenz plus die "Schaltdifferenz Abtauen" ergeben zusammen den "Temp'diff
Abtauen Sollwert" (BZ 8478).
Wärmepumpenregler RVS 61 Step 3
Einstellungen im Detail
Start Abtauen
[2959]
2965
2966
2951
2952 OEM
2953 OEM
2954 OEM
2959 OEM
2962
2963
2965
2966 OEM
8477
8478
Start Abtauen
[8478]
[2952]
Actual diff ice free
[2954]
[2951]
[2963]
[2962]
Abtaufreigabe unterhalb TA
Schaltdifferenz Abtauen
Temperaturdiff Abtauen Max
Verdampfertemp Abtau-Ende
Abtau Stabilisierungsdauer
Dauer Abtausperre
Dauer bis Zwangsabtauen
Abtropfdauer Verdampfer
Abkühldauer Verdampfer
Temp'diff Abtauen Istwert
Temp'diff Abtauen Sollwert
10.07.2012
[2953]
143 / 332
Ausgabe 2
