CTA Albatros2 Benutzerhandbuch Seite 321

Schema 22
Multifunktionale
Klemmen
CTA AG
3110 Münsingen

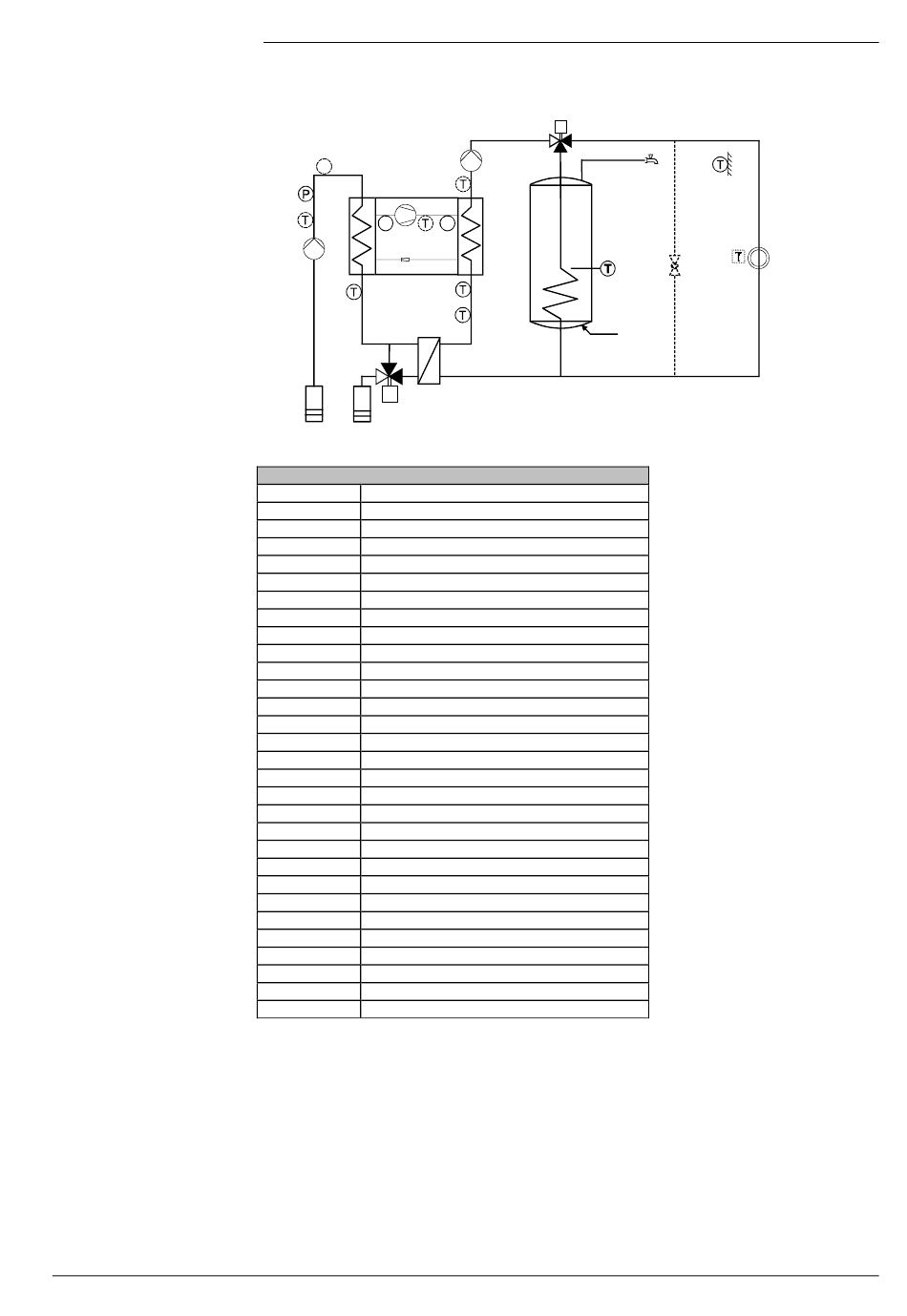

Wasser-Wasser-Wärmepumpe mit Pumpenheizkreis, Freecooling und
TWW-Speicher mit hydraulischer Umschaltung Q3
E15 F
K1/E11
E26
E9 B81 E10
B91
P
Q8/E14
B71
B92
Y1/Y2
RVS61
BX1 Heissgasfühler 2 B82
BX2
Kältemittelfühler flüssig B83
BX3 Trinkwasserfühler B31
BX4 Pufferspeicherfühler B4
BX7
Heissgasfühler 1 B81
BX8
Trinkwasserfühler B3
BX9
Aussentemperaturfühler B9
BX10
WP Vorlauffühler B21
BX11 Vorlauffühler HK1 B1
BX12
WP Rücklauffühler B71
BX13
Quelleneintrittfühler B91
BX14
Quellenaust'fühler B92
QX1 Elektroeinsatz 1 K25 / Verdichterstufe 2 K2
QX2
QX3
Elektroeinsatz TWW K6
QX4
QX5
Umlenkventil HK/KK1 Y21
QX6
Alarmausgang K10
QX7
Verdichterstufe 1 K1
QX8
Trinkwasserstellglieg Q3
QX9 Umwälzpumpe HK1 Q2
QX10 Mischer HK1 Auf Y1
QX11 Mischer HK1 Zu Y2
QX12
Quellenpumpe Q8
QX13
Kondensatorpumpe Q9
EX9
Niederdruckwächter E9
EX10
Hochdruckwächter E10
EX11
Überlast Verdichter 1 E11
Wärmepumpenregler RVS 61 Step 3
Anwendungsschemen
Q3
Q9
B21
P
B3
B1
B9
A6
313 / 332
Ausgabe 2
10.07.2012
