Kenndaten; Übersicht - AWG M0,4 Originalbetriebsanleitung

AWG I Betriebsanleitung I Armaturen I
3.4

Kenndaten

Max. Durchfluss
Verschäumungszahl
Schaumwurfweite
Optimaler Betriebsdruck
Zumischrate
Max. Betriebsdruck
Einsatztemperatur
* gemessen mit
3.5 Übersicht
1 Veredlersieb
2 Veredlerrohr
3 Typenschild
4 Vollkegeldüse
5 Zumischer (nicht sichtbar)
6 Ventilgehäuse

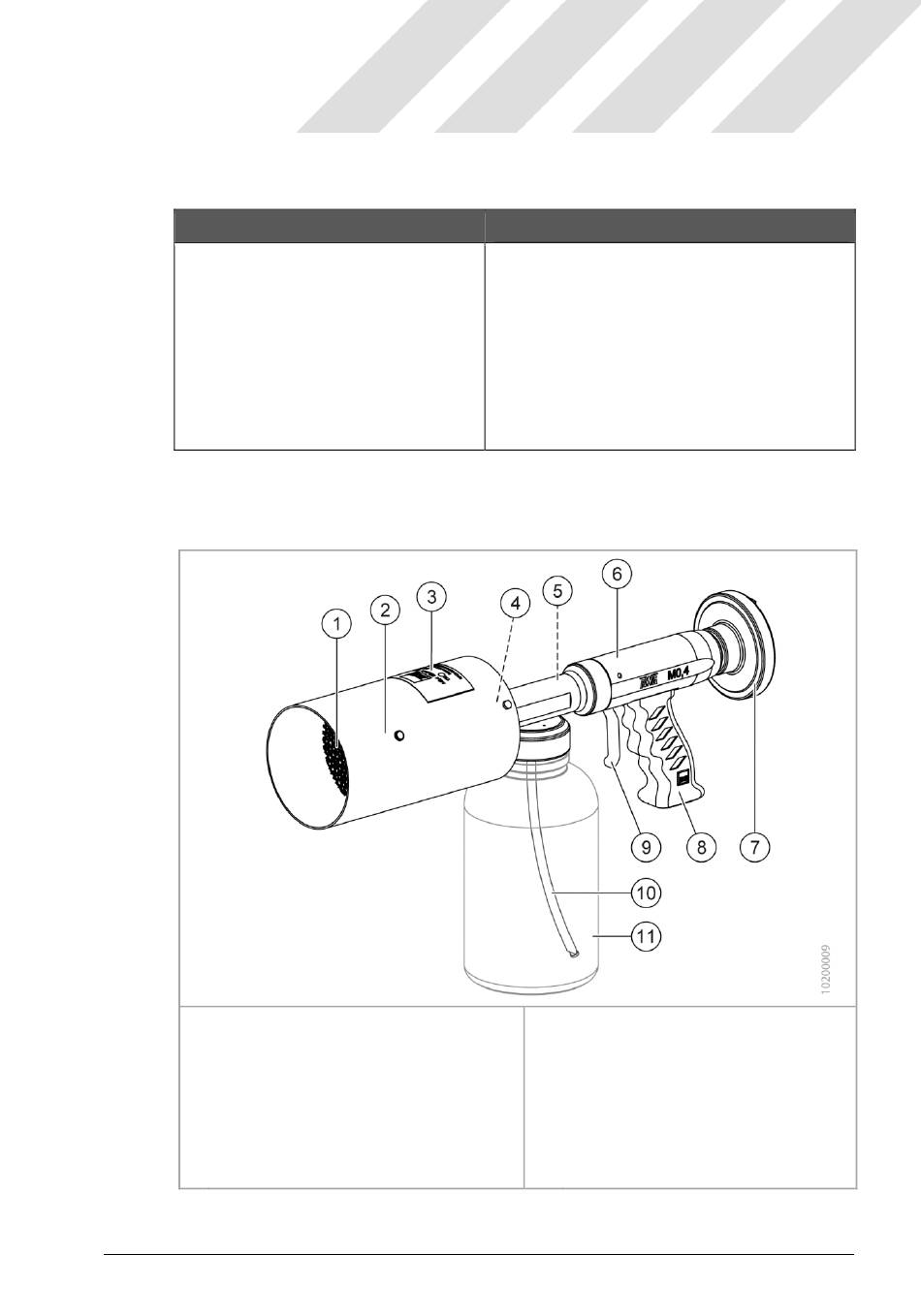

Fig. 1 Übersicht AWG Mittelschaumpistole M0,4
M1037B01 I Rev. 02-03/20
Mittelschaumpistole M0,4
STHAMEX ® -K 1% F-15 #9143
7
8
9
10
11
DEUTSCH
BESCHREIBUNG
Mittelschaum
45 l/min (6 bar)
60-fach *
5 m *
ca. 3 bis 5 bar
1% oder 3%
16 bar
- 20 °C bis + 60 °C
STHAMEX ® 3% F-15 #9348
Festkupplung
Handgriff
Abzug
Ansaugschlauch
Schaummittelbehälter
