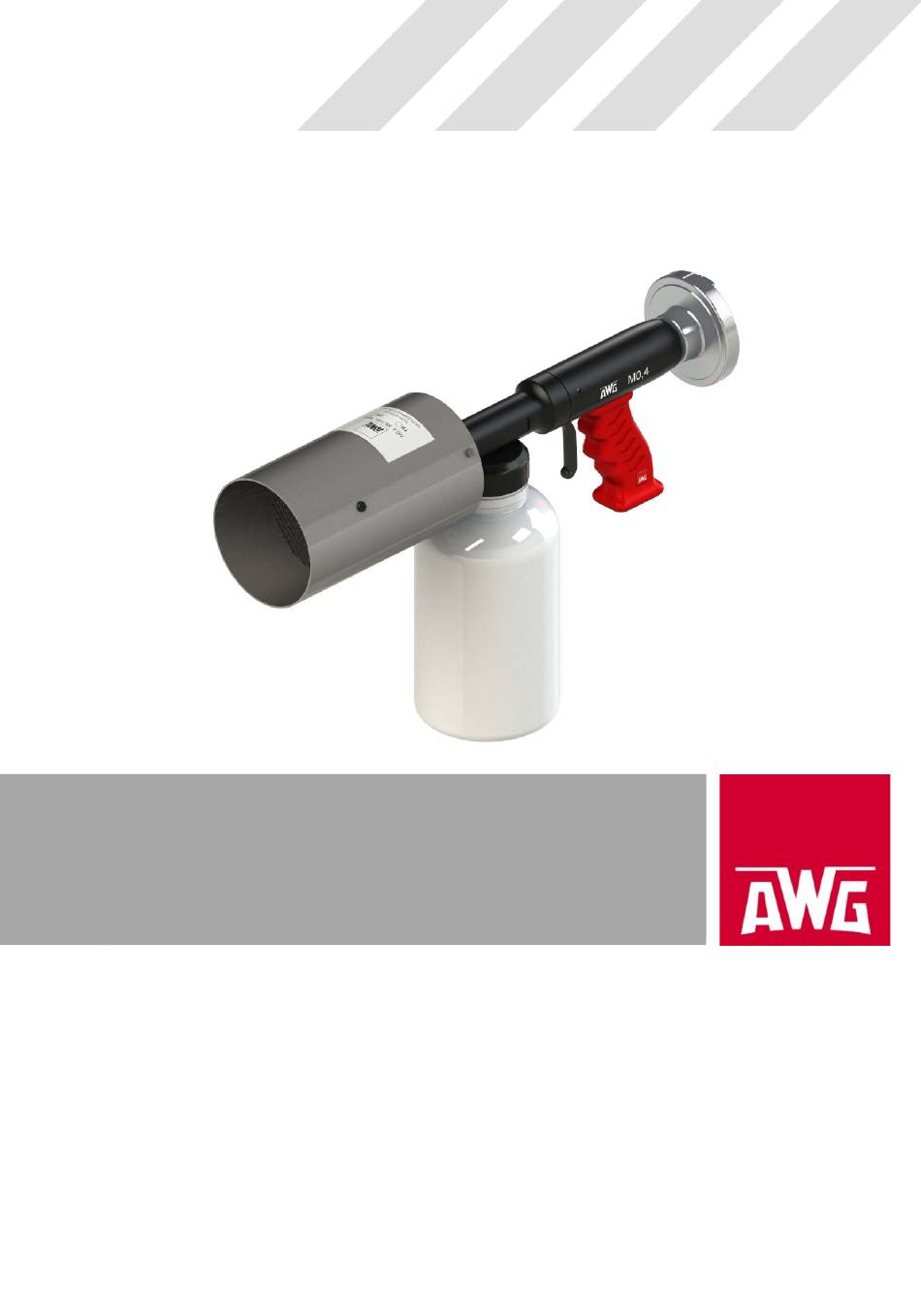

ORIGINAL BETRIEBSANLEITUNG
ORIGINAL OPERATING MANUAL
MITTELSCHAUMPISTOLE M0,4
SELBSTANSAUGEND
MEDIUM EXPANSION FOAM PISTOL M0,4
SELF-PRIMING
Zum Aufbringen von synthetischen
Mehrbereichsschaummitteln für die
Bekämpfung von Bränden nichtpolarer
Flüssigkeiten, z. B. Benzin und Öl.
Zum Einsatz bei der Feuerwehr, in
Werkstätten und Lagern in der Indust-
rie, für die Brandbekämpfung und
prophylaktische Flächenabdeckung.
© AWG Fittings GmbH . Bergstraße 25 . D-89177 Ballendorf . awg-info@idexcorp.com . www.awg-fittings.com
MITTELSCHAUMPISTOLE
MEDIUM EXPANSION FOAM PISTOL
For the application of synthetic multi-
grade foam agents for fighting fires
involving non-polar liquids, e.g. petrol
and oil.
For use by fire fighters, in workshops
and warehouses in industry, for fire
fighting and preventive covering of
areas.
Werbung
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für AWG M0,4
- Seite 1 For use by fire fighters, in workshops Werkstätten und Lagern in der Indust- and warehouses in industry, for fire rie, für die Brandbekämpfung und fighting and preventive covering of prophylaktische Flächenabdeckung. areas. © AWG Fittings GmbH . Bergstraße 25 . D-89177 Ballendorf . awg-info@idexcorp.com . www.awg-fittings.com...
-
Seite 2: Vorwort
übernimmt die AWG Fittings GmbH keine Haftung. Mit geltende Dokumente Neben dieser Anleitung sind für den sicheren Umgang mit der AWG Mittel- schaumpistole M0,4 keine weiteren mitgeltenden Unterlagen erforderlich. Das Datenblatt zu diesem Gerät können Sie zu Ihrer Information im Internet herunterladen: www.awg-fittings.com... -
Seite 3: Inhaltsverzeichnis
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 INHALT INHALT VORWORT ................... 2 INHALT ....................3 Einleitung ..................4 Zeichenerklärung ..............4 Abbildungen ................. 5 Sicherheitshinweise ..............6 Allgemeine Sicherheitshinweise .......... 6 Sicherheit während des Betriebs ......... 6 Qualifikation der Bediener ........... 7 Persönliche Schutzausrüstung .......... -
Seite 4: Einleitung
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 EINLEITUNG EINLEITUNG Diese Anleitung enthält wichtige Hinweise für Ihre persönliche Sicher- heit. Die Anleitung muss von allen Personen durchgelesen und ver- standen werden, die in irgendeiner Gerätelebensphase an dem oder mit dem Gerät arbeiten. -
Seite 5: Allgemeine Hinweise
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 EINLEITUNG 1.1.2 Allgemeine Hinweise ACHTUNG Blauer Signalbalken mit dem Signalwort ACHTUNG Hinweise zur Vermeidung von Sachschäden. Diese Hinweise stehen nicht in Bezug zu möglichen Körperverletzungen. INFORMATION Diese Info-Box enthält allgemeine Hinweise und Tipps zur Benutzung des Geräts. -
Seite 6: Sicherheitshinweise
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 SICHERHEITSHINWEISE SICHERHEITSHINWEISE Die AWG Mittelschaumpistole M0,4 entspricht dem Stand der Technik sowie den anerkannten sicherheitstechnischen Regeln. Die Anforde- rungen für die Wahrung von Sicherheit und Gesundheitsschutz wurden erfüllt. Dennoch können bei seiner Verwendung Gefahren für den Be- nutzer oder Dritte bzw. -
Seite 7: Qualifikation Der Bediener
Transport / Einsatz / Reinigung sowie Funktionsprüfung "Basic" Fachpersonal: Wartung sowie Funktionsprüfungen "Standard" und "Advanced" Persönliche Schutzausrüstung Im Umgang mit der AWG Mittelschaumpistole M0,4 ist das Tragen persönlicher Schutzausrüstung entsprechend der landesspezifischen Feuerwehrdienstvorschrift (z. B. in Deutschland: FwDV) oder innerbe- trieblicher Vorschriften während eines Einsatzes Pflicht. -
Seite 8: Beschreibung
Mittelschaumpistole M0,4 BESCHREIBUNG BESCHREIBUNG Funktion Die AWG Mittelschaumpistole M0,4 ist eine Kombination aus Schaum- rohr, Zumischer und Schaummittelbehälter. Das Schaummittelkonzentrat befindet sich in einer Weithalsflasche aus Kunststoff, die direkt an der Schaumpistole befestigt ist. Der integrierte Zumischer saugt das Schaummittel mit fester Dosierung aus der angeschraubten Kunststoff-Flasche an. -
Seite 9: Kenndaten
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 BESCHREIBUNG Kenndaten Mittelschaum Max. Durchfluss 45 l/min (6 bar) Verschäumungszahl 60-fach * Schaumwurfweite 5 m * Optimaler Betriebsdruck ca. 3 bis 5 bar Zumischrate 1% oder 3% Max. Betriebsdruck 16 bar Einsatztemperatur - 20 °C bis + 60 °C... - Seite 10 AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 BESCHREIBUNG Ausführungen ID-Nr. Anschluss Maße [mm] Gewicht [kg] 101 299 33 M 0,4 BSP G 1" (AG) 111 939 33 M 0,4 STORZ 52 (C) In dieser Tabelle sind die gängigen Storz Kupplungen aufgeführt.
-
Seite 11: Lieferung, Transport, Lagerung
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 LIEFERUNG, TRANSPORT, LAGERUNG LIEFERUNG, TRANSPORT, LAGERUNG Lieferung Die Mittelschaumpistole M0,4 wird bei der AWG Fittings GmbH sorgfäl- tig verpackt. Die Lieferung nach dem Auspacken auf Beschädigungen und Voll- ständigkeit überprüfen. Beschädigungen umgehend dem Transportunternehmen anzeigen. -
Seite 12: Einsatz
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 EINSATZ EINSATZ Hinweise WARNUNG Gefahr durch Stromschlag Die Verwendung von Löschschaum an elektrischen Anlagen, die unter Spannung stehen, kann zu einem lebensgefährlichen Strom- schlag führen. – Schaum nur an elektrischen Anlagen verwenden, die vollständig freigeschaltet sind. -
Seite 13: Betriebsbereitschaft Herstellen
Produkte oder Arten dürfen grundsätzlich nicht vermischt werden. Aufgebrachte Löschschäume vertragen sich problemlos. Betriebsbereitschaft herstellen Die Mittelschaumpistole M0,4 ist betriebsbereit für eine Zumischrate von 1 %. Zumischrate durch Austausch des Ansaugschlauchs ändern Die Zumischrate von 1 % oder 3 % wird durch Austauschen des An- saugschlauchs (Fig. -
Seite 14: Handhabung
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 EINSATZ Handhabung Veredlerrohr Abzug Festkupplung Kunststoff-Flasche für Schaummittel Kupplung Wasserschlauch Fig. 2 Handhabung Benötigter Fließdruck Am Schaumrohreingang werden zwischen 2 und 8 bar Fließdruck benötigt. Eine optimale Verschäumung wird bei einem Fließdruck zwischen 3 und 4 bar erreicht. -
Seite 15: Sichtprüfung Nach Jedem Einsatz
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 EINSATZ Mittelschaumpistole öffnen und Löschmittelabgabe starten 1. Das Veredlerrohr (Fig. 2/1) auf den Brandherd oder den abzude- ckenden Bereich ausrichten. 2. Die Mittelschaumpistole durch Drücken des Abzugs (Fig. 2/4) öffnen. Die Wasserzufuhr wird gestartet. Sobald ein kontinuierlicher Was- serdruck aufgebaut ist, wird ein gleichmäßiger Löschschaum er-... -
Seite 16: Funktionsprüfung
Die AWG Fitting GmbH bietet im Rahmen ihres Service-Angebotes eine kostengünstige Überprüfung an. Senden Sie uns die Mittelschaum- pistole M0,4 zu und Sie erhalten das geprüfte Gerät zu dem vereinbar- ten Termin zurück. Einen Rücklieferschein finden Sie auf unserer Homepage www.awg-fittings.com. Bei Bedarf kann Ihnen auch ein Leihgerät zur Verfügung gestellt werden. -
Seite 17: Prüfung Durchführen
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 FUNKTIONSPRÜFUNG Prüfung durchführen VORSICHT Prüfung sicher durchführen Einige Prüfschritte werden mit druckbeaufschlagten Systemen durch- geführt. – Sicherheitsvorschriften beachten. – Persönliche Schutzausrüstung anlegen. – Andere Personen nicht gefährden. 6.2.1 BASIC-Prüfung nach jedem Einsatz 1. -
Seite 18: Instandhaltung
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 INSTANDHALTUNG INSTANDHALTUNG Inspektion und Wartung Außer der Sichtprüfung und dem Reinigen der AWG Mittelschaum- pistole M0,4 sind keine turnusmäßigen Wartungsarbeiten notwendig. Reparatur Veredlersieb austauschen Veredlersieb 3 Veredlerrohr Halter für Veredlersieb Fig. 3 Veredlersieb austauschen 1. -
Seite 19: Entsorgung
5. Wenn nötig die Halter durch leichte Schläge mit einem Gummi- hammer einpressen. Alle weiteren Reparaturen an der AWG Mittelschaumpistole M0,4 dür- fen ausschließlich vom Kundendienst der AWG Fittings GmbH oder von autorisierten Fachwerkstätten durchgeführt werden. Wenn Sie technische Unterstützung benötigen, kontaktieren Sie unser... -
Seite 20: Zubehör / Ersatzteile
AWG I Betriebsanleitung I Armaturen I Mittelschaumpistole M0,4 ZUBEHÖR / ERSATZTEILE ZUBEHÖR / ERSATZTEILE Empfohlenes Zubehör: Zusätzliche Kunststoff-Flasche Als Zubehör ist eine Kunststoff-Flasche mit Deckel erhältlich. Diese Ersatzflasche kann zum Aufnehmen des restlichen Schaummittels nach einem Einsatz oder als Reservebehäl- ter zum schnellen Wechsel des Schaummittels während... -
Seite 21: Foreword
FOREWORD Applicable standards and regulations The design and construction of the AWG Medium expansion foam pis- tol M0,4 was carried out in accordance with the relevant provisions laid down by these directives and the harmonised standards: DIN EN 16712-3:2015 Portable equipment for projecting extinguishing agents supplied by fire fighting pumps –... -
Seite 22: Contents
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 CONTENTS CONTENTS FOREWORD ..................21 CONTENTS ..................22 Introduction ................23 Key to the symbols............. 23 Figures ................24 Safety information ..............25 General safety notes ............25 Safety during operation ............ -
Seite 23: Introduction
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 INTRODUCTION INTRODUCTION This manual contains important information regarding your personal safety. This manual must be read and understood by all persons who handle or use the device during any phase of its life cycle. -
Seite 24: General Information
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 INTRODUCTION 1.1.2 General information IMPORTANT Blue signal bar and the signal word IMPORTANT Instructions on how to avoid damage to property. These instructions are not related to potential physical injuries. -
Seite 25: Safety Information
Medium expansion foam pistol M0,4 SAFETY INFORMATION SAFETY INFORMATION The AWG Medium expansion foam pistol M0,4 is in line with the state of the art as well as the recognised safety regulations. The safety and health protection requirements have been met. Nevertheless, its use may give rise to hazards for the user or third parties or cause damage to the device itself or other material assets. -
Seite 26: Qualification Of The Operators
Medium expansion foam pistol M0,4 SAFETY INFORMATION Qualification of the operators Persons handling or using the Medium expansion foam pistol M0,4 must be technically qualified and trained. They must be aware of all risks involved in handling the device. The Medium expansion foam pistol may only be used by persons who... -
Seite 27: Description
DESCRIPTION DESCRIPTION Function The AWG Medium expansion foam pistol M0,4 is a combination of foam nozzle, inductor and foam agent container. The foam agent concentrate is contained in a wide-necked plastic bot- tle, which is directly attached to the foam pistol. -
Seite 28: Characteristic Values
Conversion screen Fixed coupling Foam tube Handle Type plate Trigger Full cone nozzle Pick tube Inductor (not visible) Foam agent container Valve housing Fig. 1 Overview AWG Medium expansion foam pistol M0,4 28 / 40 ENGLISH M1037B01 I Rev. 02-03/20... - Seite 29 AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 DESCRIPTION Versions ID No. Type Connection Dimensions [mm] Weight [kg] 10129933 M0,4 BSP G 1" (male) 11193933 M0,4 STORZ 52 (C) This table lists the common Storz adapters.
-
Seite 30: Delivery, Transport, Storage
If parts are missing, immediately inform the responsible specialist dealer or AWG Fittings GmbH. The Medium expansion foam pistol M0,4 is delivered ready to be con- nected and is immediately ready for use with an extinguishing foam agent admixing rate of 1 %. When using an extinguishing foam with an admixing rate of 3 %, the enclosed connection hose must be fitted without reducer (see Chapter 5.2 'Getting the device ready for opera-... -
Seite 31: Use
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 Notes WARNING Danger from electric shock The use of extinguishing foam on live electrical installations can result in life-threatening electric shock. – Use the foam on electrical installations only if they are completely isolated. -
Seite 32: Getting The Device Ready For Operation
Applied extinguishing foams are compatible without any problems. Getting the device ready for operation The medium expansion foam pistol M0,4 is ready for operation at an admixing rate of 1 %. Changing the admixing rate by exchanging the pick tube The admixing rate of either 1 % or 3 % can be changed by exchanging the pick tube (Fig. -
Seite 33: Handling
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 Handling Foam tube Trigger Fixed coupling Plastic bottle for foam agent Water hose adapter Fig. 2 Handling Required flow pressure A flow pressure between 2 and 8 bar is required at the foam nozzle inlet. -
Seite 34: Visual Inspection After Each Use
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 2. Open the medium expansion foam pistol by pulling the trigger (Fig. 2/4). The water supply is started. Once a steady water pressure has built up, a uniform extinguishing foam is produced. The extinguishing foam is produced while the trigger remains pressed. -
Seite 35: Functional Test
FUNCTIONAL TEST FUNCTIONAL TEST Prerequisites All testing of the AWG Medium expansion foam pistol M0,4 must be carried out in accordance with the manufacturer's technical documen- tation and must be documented if necessary. The following inspections are defined for the Medium expansion foam pistol M0,4: –... -
Seite 36: Performing The Inspection
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 FUNCTIONAL TEST Performing the inspection CAUTION Performing the inspection safely Some inspection steps are performed with pressurised systems. – Observe the safety regulations. – Wear personal protective equipment. -
Seite 37: Maintenance
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 MAINTENANCE MAINTENANCE Inspection and maintenance Apart from the visual inspection and cleaning of the AWG Medium ex- pansion foam pistol M0,4, no regular maintenance work is required. Repair Replacing the conversion screen Conversion screen... -
Seite 38: Disposal
5. If necessary, press in the holders by tapping them lightly with a rubber mallet. All other repair work on the AWG Medium expansion foam pistol M0,4 may only be performed by AWG Fittings GmbH customer service or by an authorised specialist workshop. -
Seite 39: Accessories / Spare Parts
AWG I Operating manual I Fittings I Medium expansion foam pistol M0,4 Accessories / spare parts ACCESSORIES / SPARE PARTS Recommended accessories: Additional plastic bottle A plastic bottle with a lid is available as an accessory. This spare bottle can be used to hold the remaining foam agent after use or as a reserve container for quick changing of foam agent during use. - Seite 40 Bergstraße 25 . D-89177 Ballendorf Phone: +49 (0) 73 40 / 91 88 98 0 awg-info@idexcorp.com . www.awg-fittings.com AWG Fittings GmbH, a unit of IDEX Corporation M1037B01 © AWG Fittings GmbH Technische Änderungen und Fehler vorbehalten I Subject to technical changes and errors...
