2.2.1 HF-Anschlüsse
Die UKW-Antenne muss an die UKW-Buchse (SO239) angeschlossen werden.
Wenn das Schiff mit einer einzelnen UKW-Antenne ausgestattet ist, die zwischen dem
ATB1 und einem UKW-Funk-Transceiver geteilt werden muss, muss ein aktiver Antennen-
splitter verwendet werden. Der Versuch, zwei Sendegeräte ohne Splitter an eine einzel-
ne Antenne anzuschließen, führt zu schweren Schäden an einem oder beiden Geräten.
Installieren Sie einen Splitter eines Drittanbieters gemäß den Anweisungen, die mit diesem
Gerät geliefert wurden, und verbinden Sie den ATB1-ANT-Anschluss mit dem AIS-Ein-
gangsanschluss am Splitter.
Ein typischer aktiver Splitter-Installationsanschluss ist im NMEA2000-Beispiel auf Seite 6
dieses Handbuchs dargestellt.
Wenn ein Splitter installiert ist und das UKW-Funkgerät sendet, kann der ATB1 das
!
SOTDMA-System nicht verwenden, und die Melderaten können länger sein als für
den normalen Betrieb angegeben. Für einen optimalen Betrieb wird eine spezielle
UKW-Antenne empfohlen.
Die GPS-Antenne muss an die TNC-Buchse angeschlossen werden.

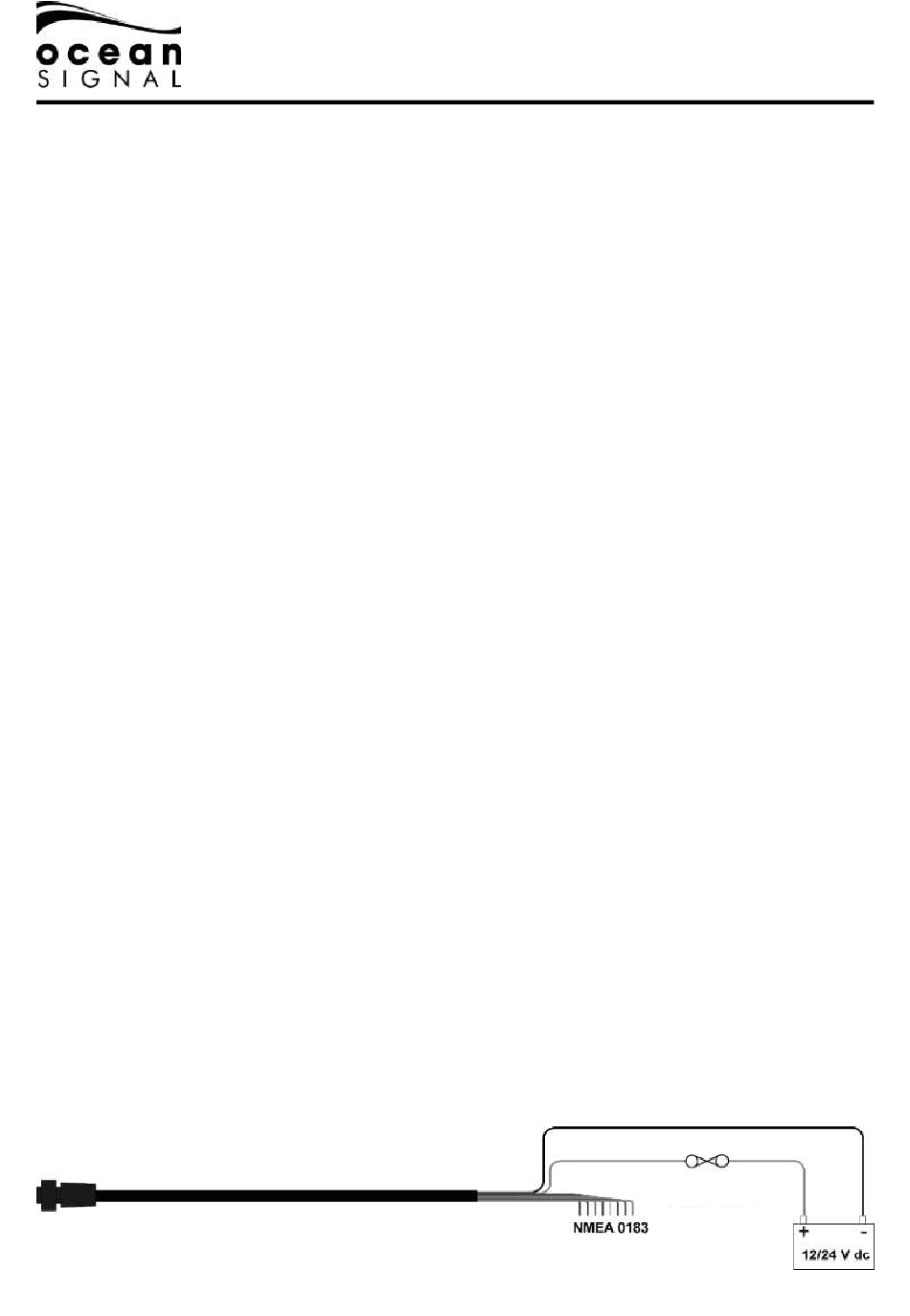

2.2.2 Strom- und Datenanschlüsse
Die Anschlüsse für Strom und Daten befi nden sich am mitgelieferten Kabel mit 10-adrigem
offenem Ende.
Verbinden Sie die Stromkabel über eine geeignete fl inke Sicherung mit dem Bordnetz.
Sollten Sie das Stromkabel verlängern müssen, beachten Sie bitte Folgendes:
•
Das Stromkabel für jedes Gerät in Ihrem System muss als separate, zwei-
adrige Einzelleitung vom Gerät zur Bordbatterie oder zum Verteilerkasten
laufen.
•
Für Verlängerungen von Stromkabeln wird eine Drahtstärke von mindestens
16 AWG (1,31 mm
sollten Sie ein stärkeres Kabel mit z.B. 14 AWG (2,08 mm
2
mm
10
ATB1 BEDIENUNGSANLEITUNG
2
) empfohlen. Für Kabelleitungen über 15 Meter Länge
) in Betracht ziehen.
912S-03182-1.10
2
) oder 12 AWG (3,31
Flinke 3-A-
Sicherung
08/09/20
