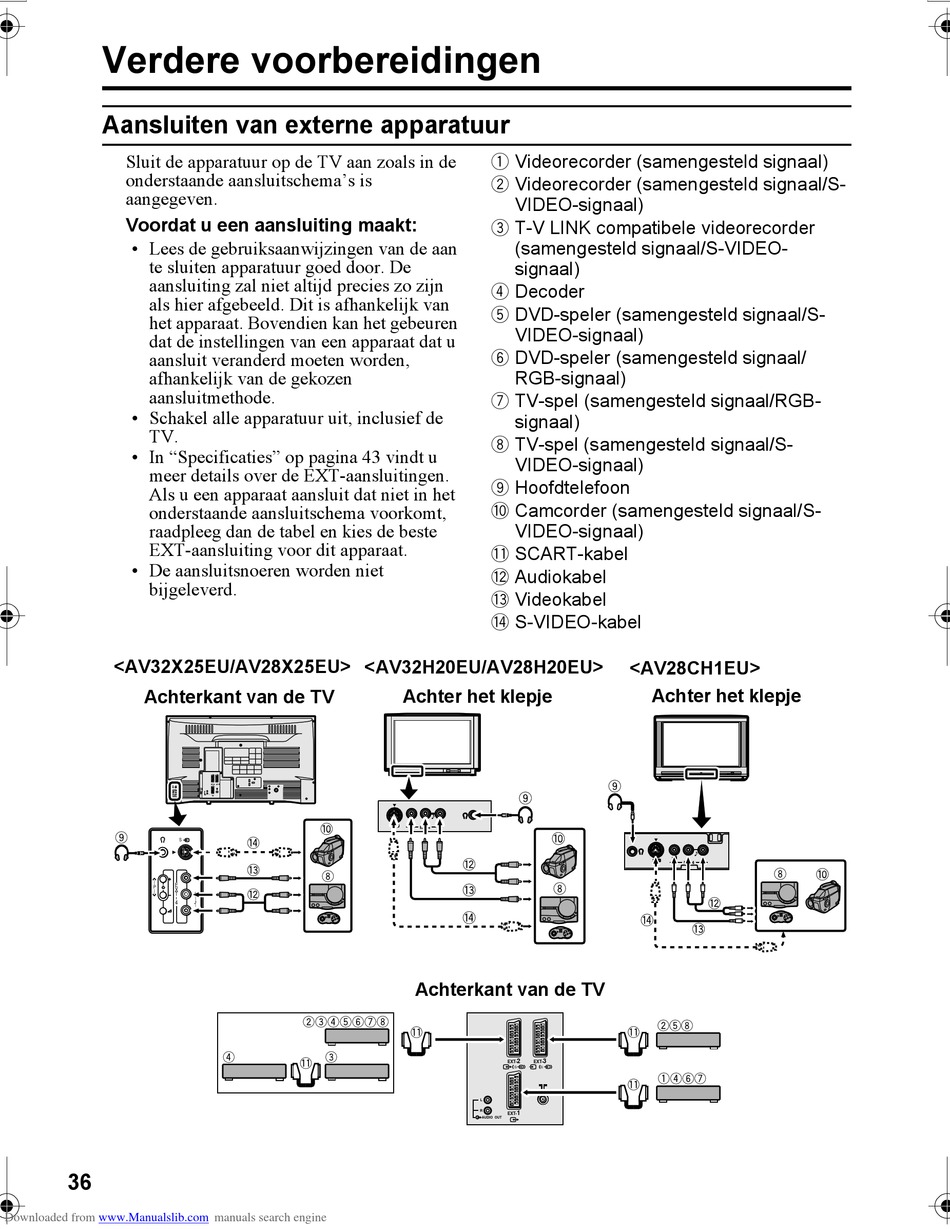

Verdere voorbereidingen

Aansluiten van externe apparatuur

Sluit de apparatuur op de TV aan zoals in de
onderstaande aansluitschema's is
aangegeven.
Voordat u een aansluiting maakt:
• Lees de gebruiksaanwijzingen van de aan
te sluiten apparatuur goed door. De
aansluiting zal niet altijd precies zo zijn
als hier afgebeeld. Dit is afhankelijk van
het apparaat. Bovendien kan het gebeuren
dat de instellingen van een apparaat dat u
aansluit veranderd moeten worden,
afhankelijk van de gekozen
aansluitmethode.
• Schakel alle apparatuur uit, inclusief de
TV.
• In "Specificaties" op pagina 43 vindt u
meer details over de EXT-aansluitingen.
Als u een apparaat aansluit dat niet in het
onderstaande aansluitschema voorkomt,
raadpleeg dan de tabel en kies de beste
EXT-aansluiting voor dit apparaat.
• De aansluitsnoeren worden niet
bijgeleverd.
<AV32X25EU/AV28X25EU>
Achterkant van de TV
S
P X E
T L
4
R
S
E
P
X
T
4
36
Downloaded from www.Manualslib.com
<AV32H20EU/AV28H20EU>
EXT- 2 EXT- 3
L
R
AUDIO OUT EXT- 1
L
R
manuals search engine
1 Videorecorder (samengesteld signaal)
2 Videorecorder (samengesteld signaal/S-
VIDEO-signaal)
3 T-V LINK compatibele videorecorder
(samengesteld signaal/S-VIDEO-
signaal)
4 Decoder
5 DVD-speler (samengesteld signaal/S-
VIDEO-signaal)
6 DVD-speler (samengesteld signaal/
RGB-signaal)
7 TV-spel (samengesteld signaal/RGB-
signaal)
8 TV-spel (samengesteld signaal/S-
VIDEO-signaal)
9 Hoofdtelefoon
0 Camcorder (samengesteld signaal/S-
VIDEO-signaal)
- SCART-kabel
= Audiokabel
~ Videokabel
! S-VIDEO-kabel
Achter het klepje
Achterkant van de TV
2 3
EXT- EXT-
S S
L
R
1
EXT-
AUDIO OUT
<AV28CH1EU>
Achter het klepje
