2.1.3
Zellplanung für Access Point
Jeder Kanal arbeitet mit einem Frequenzbereich von 22 MHz. Um eine Überlagerung der Frequenzbereiche
zu vermeiden, müssen die Kanäle so gewählt werden, dass sich diese nicht überlagern. Somit stehen im
2,4 GHz-Frequenzband maximal 3 unabhängige Kanäle (z. B. 1, 6 und 11) zur Verfügung.
Beim 5 GHz-Frequenzband stehen bis zu 21 unabhängige Kanäle zur Verfügung.
Um Interferenzen zwischen verschiedenen Funkzellen mit dem gleichen Funkkanal zu minimieren ist es rat-
sam, diese räumlich zu trennen. Zu beachten ist, dass bei mehrgeschossigen Gebäuden auch Stockwerke
oberhalb und unterhalb berücksichtigt werden müssen.
Nachfolgende Übersicht zeigt die grundsätzliche Kanalvergabe.

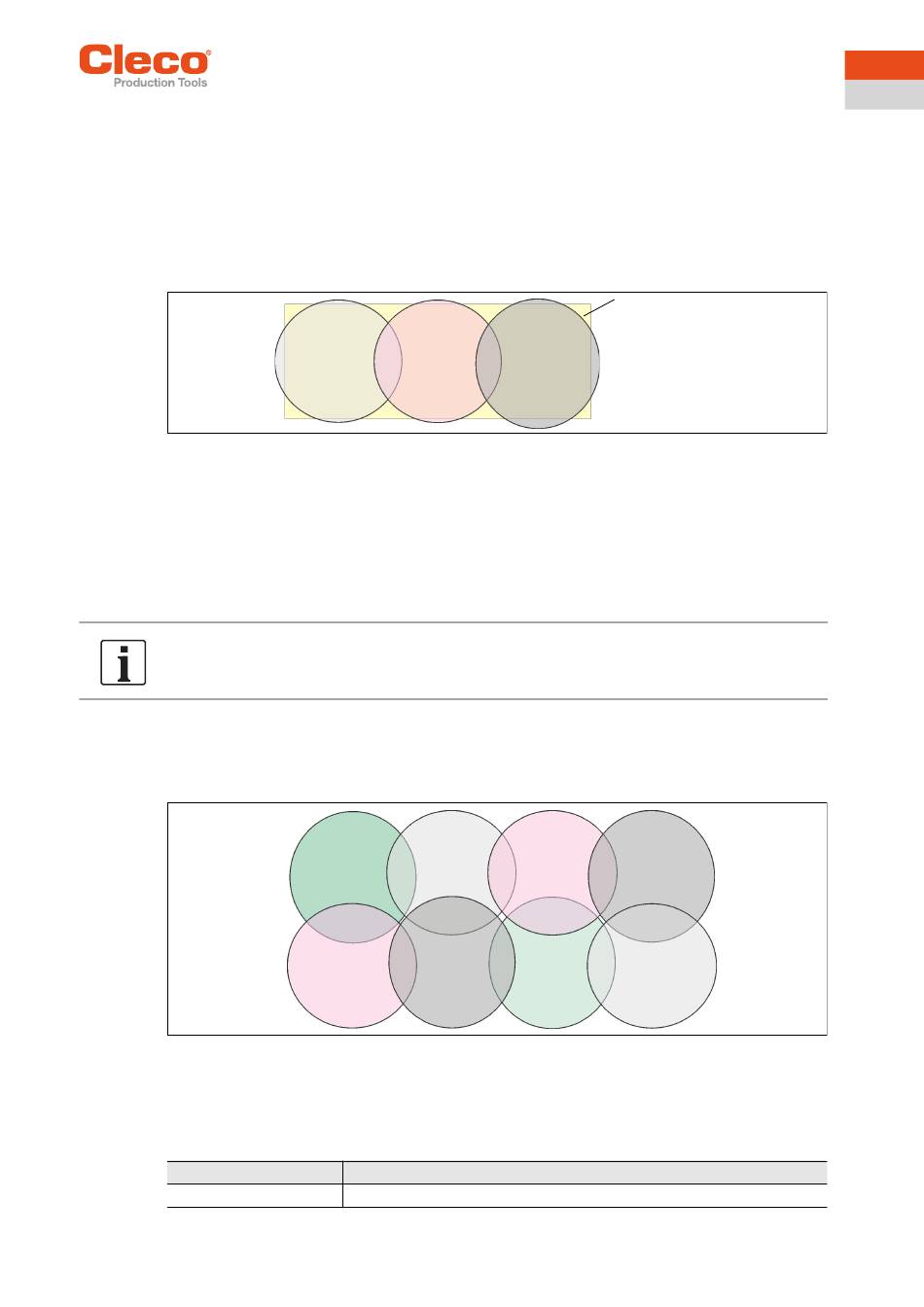

Abb. 2-2: Idealisierte Funkzellen
Die räumliche Ausdehnung einer Funkzelle ist vor allem von dem verwendeten Access Point, den Antennen
und den baulichen Umgebungsbedingungen abhängig. Die Grenze einer Funkzelle ist dann erreicht, wenn
das Verhältnis von Signal- zu Rauschpegel (Signal to Noise Ratio, SNR) auf unter 15 dB sinkt. Wird dieser
Wert unterschritten, sollte eine neue Funkzelle beginnen. Die typische Ausdehnung einer Funkzelle inner-
halb eines Gebäudes reicht bis zu 50 m.
Damit das Werkzeug sich automatisch mit verschiedenen Access Points verbinden kann (Roaming), müs-
sen an den betreffenden Access Points die SSID und die Verschlüsselung gleich eingestellt sein.
Ist eine flächendeckende Abdeckung mit kontrollierter Ausleuchtung durch mehrere Access Points erfor-
derlich, muss für den Einzelfall eine entsprechende Planung und Bewertung durchgeführt werden.
Beispielhafte Installation 5 GHz
•
Mehrere überlappende Funkzellen sind möglich, selbst wenn nur ein freier Kanal verwendet wird.
•
Mit limitierter Datenmenge sind dann bis zu 200 Werkzeuge in Funkreichweite möglich.
•
Reichweite der einzelnen Funkzellen wird durch möglichst geringe Sendeleistung begrenzt.
Abb. 2-3: Idealisierten Funkzellen = Verwendungsbereich der Werkzeuge
2.2
Bluetooth-Kommunikation
Die Steuerung kann über die Bluetooth-Verbindung mit bis zu sieben Werkzeugen gleichzeitig kommunizie-
ren. Die Werkzeuge können nach folgendem Standard kommunizieren:
Werkzeug
CCBA, CCBP
Apex Tool Group
Kanal 1
Kanal 6
Kanal 60
Kanal 60
SSID 2
SSID 3
Kanal 60
Kanal 60
SSID 6
SSID 7
Standard
Bluetooth 4.2
P2402KA | 2019-05
Einsatzgebiet der Werkzeuge
Kanal 11
Kanal 60
Kanal 60
SSID 5
SSID 4
Kanal 60
Kanal 60
SSID 8
SSID 9
2
Systemaufbau
DE
7
