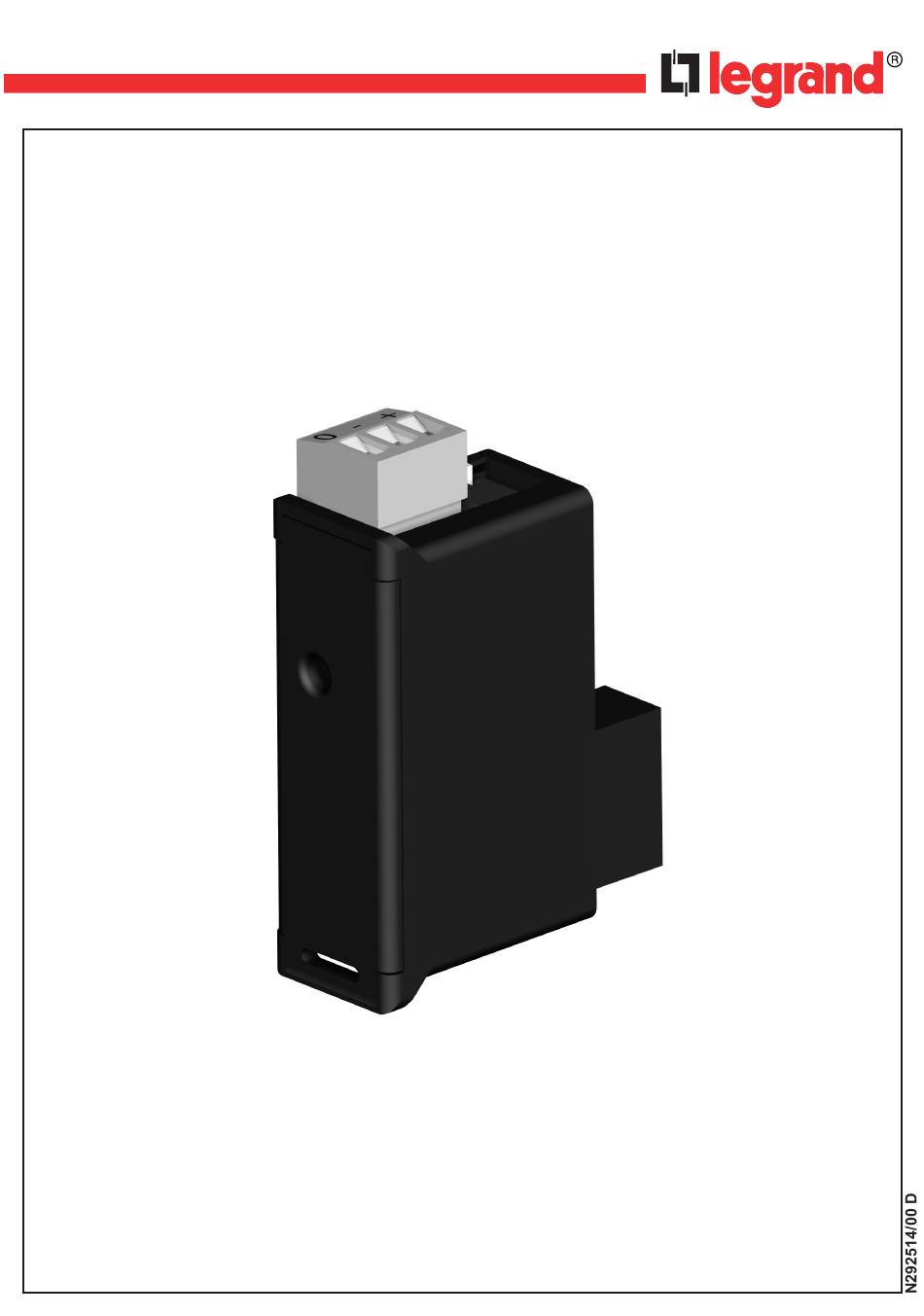

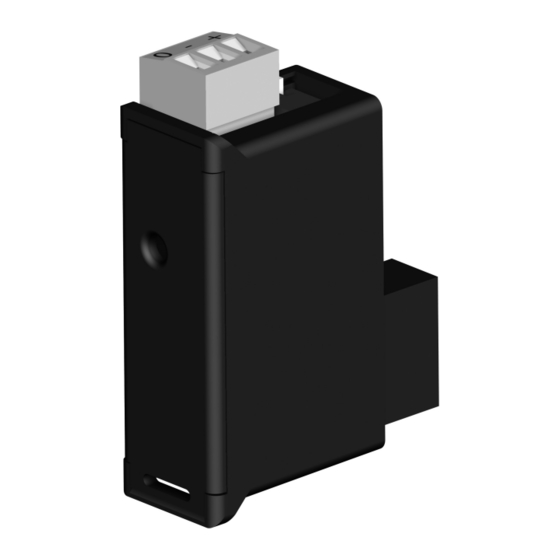

- Seite 1 146 73 EMDX³ AMC Modul mit Kommunikationsoption RS485 für 146 69...
- Seite 2 146 73 - Ref.: N9514/00 D...
-
Seite 3: Inhaltsverzeichnis
ERSTE SCHRITTE _________________________________________________________ 4 PRODUKTBESCHREIBUNG ____________________________________________ 4 INSTALLATION ____________________________________________________________ 5 ANSCHLUSS _________________________________________________________ 5 KONFIGURATION __________________________________________________________ 6 ZUR KONfIGURATIONSEBENE _________________________________________ 6 KOMMUNIKATIONSADRESSE __________________________________________ 8 üBERTRAGUNGSGESCHwINDIGKEIT ___________________________________ 8 PARITÄT _____________________________________________________________ 9 STOP-BITS ___________________________________________________________ 9 KONfIGURATIONSEBENE vERLASSEN _____________________________ 10 KOMMUNIKATION ________________________________________________________ 11 TECHNISCHE DATEN _____________________________________________________ 13 GLOSSAR DER ABKÜRZUNGEN ___________________________________________ 14 146 73 - Ref.: N9514/00 D... -
Seite 4: Erste Schritte
146 73 ERSTE SCHRITTE Aus Sicherheitsgründen ist das Lesen dieser Anleitung • verpackungszustand, und der Anleitung für das Multifunktionsgerät 146 69 vor • Transportschäden, der Installation und der Inbetriebnahme erforderlich. • Entspricht der Packungsinhalt Ihrer Bestellung, Nach Eingang der Lieferung sollten sie folgendes •... -
Seite 5: Installation
146 73 INSTallaTION aNSCHlUSS Das Modul wird auf der Rückseite in das Gerät 146 69 eingebaut. Es kann in eine beliebige Moduleinbaubuchse gesteckt werden. Das Gerät 146 69 muß spannungsfrei sein Å Ç Das Modul in die Aufnahme 1, , oder 4 einstecken. Ñ É... -
Seite 6: Konfiguration
146 73 KONfIGURaTION ZUR KONfIGURaTIONSEBENE (COdE 100) 3 sec bestätigen 146 73 - Ref.: N9514/00 D... - Seite 7 146 73 KONfIGURaTION Vorheriges Menu S. 8 S. 8 S. 9 S. 9 Nachfolgendes Menu 146 73 - Ref.: N9514/00 D...
-
Seite 8: Kommunikationsadresse
146 73 KONfIGURaTION KOmmUNIKaTIONSaDRESSE > Beispiel : COM ADR = 7 bestätigen üBERTRaGUNGSGESCHwINDIGKEIT > Beispiel : BDS = 19 200 bauds (x 1) 19200 (x 2) 38400 (x 3) 2400 (x 4) 4800 (x 5) 9600 bestätigen 146 73 - Ref.: N9514/00 D... -
Seite 9: Parität
146 73 KONfIGURaTION PaRITÄT > Beispiel : PAR = Even x 1 (Odd = Ungerade Parität) x 2 (Even = Gerade Parität) x 3 (No = Keine Parität) STOP-BITS > Beispiel : STOP = 2 x 1 (2 bits) x 2 (1 bits) bestätigen 146 73 - Ref.: N9514/00 D... -
Seite 10: Konfigurationsebene Verlassen
146 73 KONfIGURaTION KONfIGURaTIONSEBENE vERlaSSEN 3 sec. 146 73 - Ref.: N9514/00 D... -
Seite 11: Kommunikation
146 73 KOmmUNIKaTION Der Datenaustausch des Gerätes 146 69 inklusiv • die Master-Einheit steht in verbindung mit allen Kommunikationsmodul erfolgt über das JBUS/MODBUS Slave-Einheiten (Gerätes 146 69), erwartet jedoch ® Protokoll, welches einen Master/Slave-Dialog voraussetzt. keine Antwort. folgende zwei Dialogmöglichkeiten sind gegeben: Bei dem Kommunikationsmodus handelt es sich um •... - Seite 12 146 73 KOmmUNIKaTION KOmmUNIKaTIONSTaBEllE für das Gerät 146 69 gelie- > Die Kommunikationstabellen sind auf der, mit dem Modul RS485 JBUS/MODBUS ® ferten CD-ROM verfügbar. 146 73 - Ref.: N9514/00 D...
-
Seite 13: Technische Daten
146 73 TECHNISCHE DaTEN KOmmUNIKaTION RS485 oder Leiter Half Duplex Protokoll JBUS/MODBUS RTU Modus ® Geschwindigkeit von 400 bis 8400 Bauds Galvanische Trennung 4 kv Lasteinheit 1 UL (Unity of loads) 146 73 - Ref.: N9514/00 D... -
Seite 14: Glossar Der Abkürzungen
146 73 GlOSSaR DER aBKüRZUNGEN Kommunikation Adresse Kommunikationsgeschwindigkeit in Baud Parität Keine Parität Even Gerade Parität Ungerade Parität STOP Stop-Bit 1 Stop-Bit Stop-Bit 146 73 - Ref.: N9514/00 D... - Seite 15 146 73 NOTES 146 73 - Ref.: N9514/00 D...
