146 73
ERSTE SCHRITTE
Aus Sicherheitsgründen ist das Lesen dieser Anleitung
und der Anleitung für das Multifunktionsgerät 146 69 vor
der Installation und der Inbetriebnahme erforderlich.
Nach Eingang der Lieferung sollten sie folgendes
überprüfen:
PRODUKTBESCHREIBUNG
Funktionen
Dieses Optionsmodul ist für den Einbau in das Gerät
146 69 bestimmt. Es bietet eine serielle verbindung
vom Typ RS485 (mit oder Drähten) im Protokoll
JBUS/MODBUS
und ermöglicht somit eine
®
Kommunikation des Gerätes 146 69 mit einem PC
oder API.
PC
Hinweise:
Wir empfehlen eine verdrillte und abgeschirmte
Doppelleitung vom Typ LIYCY. Unter extremen
Bedingungen oder in einem größeren Netzen (in
Länge und Anzahl vom Geräten) empfehlen wir eine
verdrillte und abgeschirmte Doppelleitung vom Typ
LIYCY-CY.
Bei größeren Leitungslängen (über 1200 m) und/
oder einer größeren Anzahl von Geräten (mehr als 31
Geräte 146 69) muß ein Verstärker oder ein Repeater
eingesetzt werden.
146 73 - Ref.: N9514/00 D
4
• verpackungszustand,
• Transportschäden,
• Entspricht der Packungsinhalt Ihrer Bestellung,
• Die verpackung enthält das Produkt.
Allgemeines

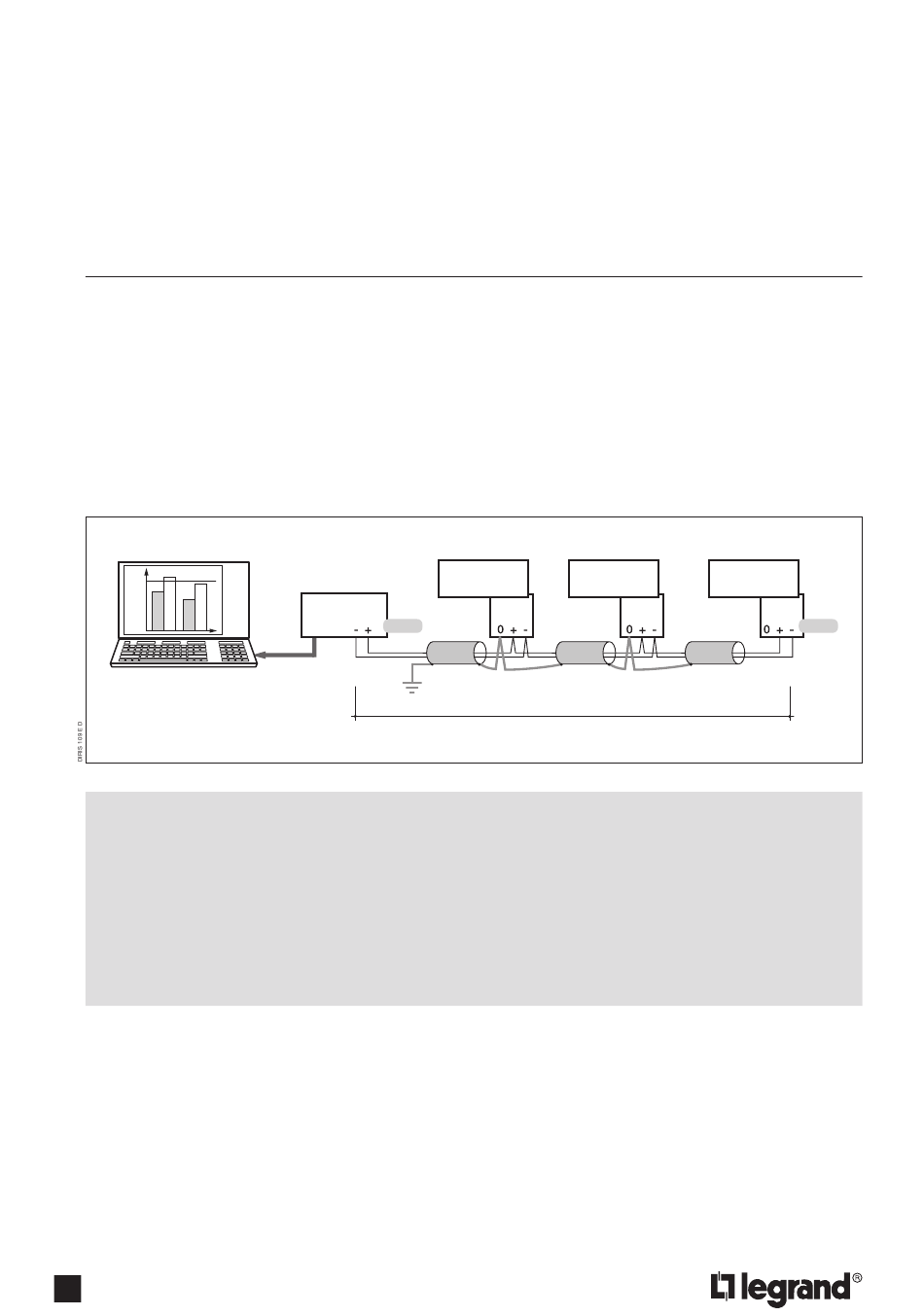

Standardmässig können bis zu 1 Geräte bei einer
maximalen Leitungslänge von 100 m über die RS485-
Schnittstelle kommunizieren.
Gerät
146 69
N 1
RS485 R=120Ω
≤ 1200 m max. 31 Geräte
Anmerkung:
Die sich im Modul befindlichen 120 Ohm-
Widerstände müssen im ersten und im lezten Gerät
im Netzwerk eingeschaltet werden.
Gerät
Gerät
146 69
146 69
N 2
N n
R=120Ω
