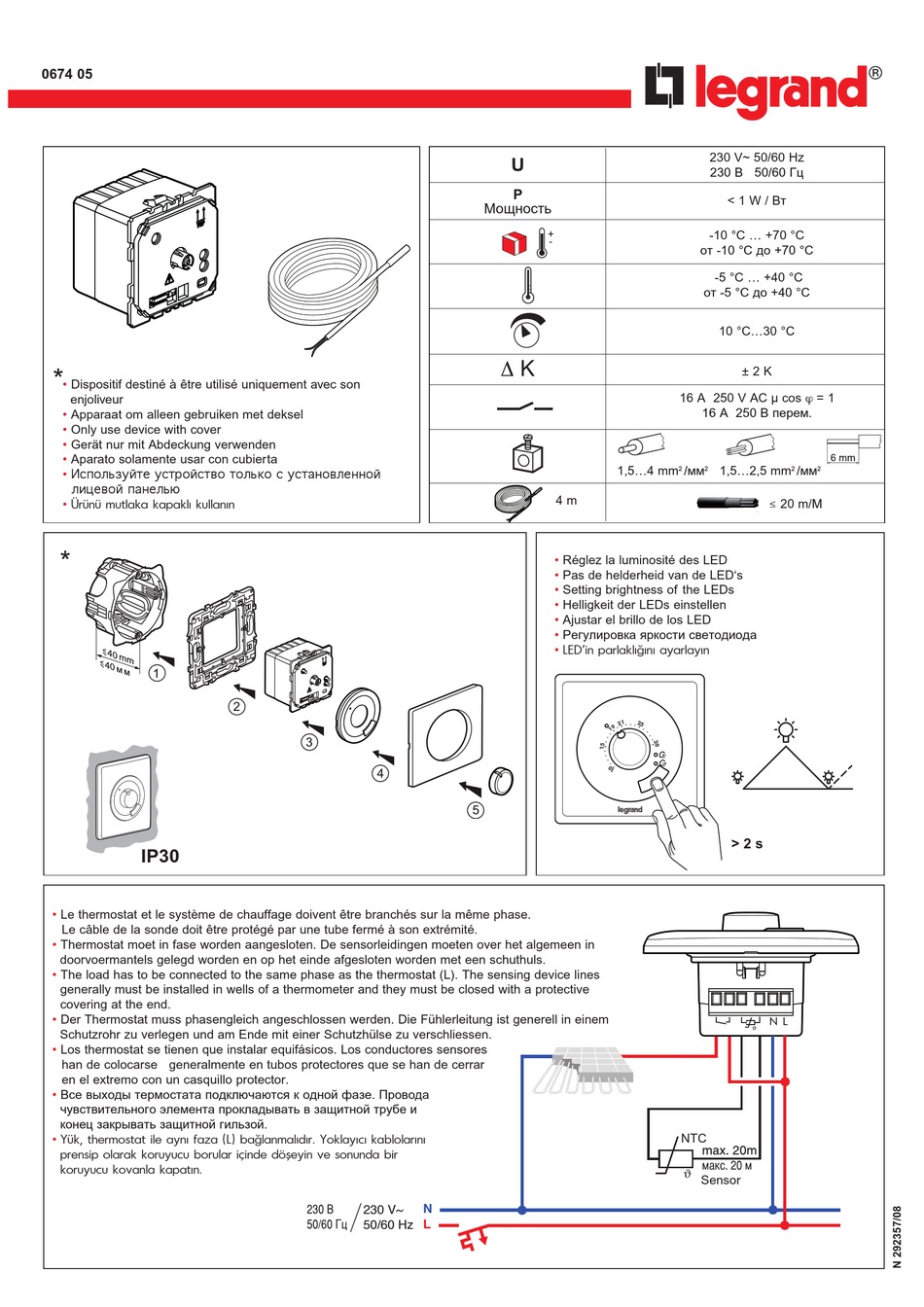

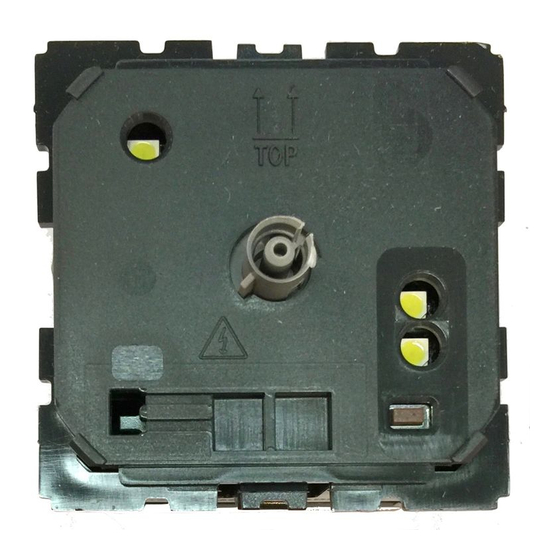

0674 05
*
• Dispositif destiné à être utilisé uniquement avec son
enjoliveur
• Apparaat om alleen gebruiken met deksel
• Only use device with cover
• Gerät nur mit Abdeckung verwenden
• Aparato solamente usar con cubierta
Используйте устройство только с установленной
•
лицевой панелью
Ürünü mutlaka kapaklı kullanın
•
*
4 0 m
m
4 0 Ï
Ï
1
IP30
• Le thermostat et le système de chauffage doivent être branchés sur la même phase.
Le câble de la sonde doit être protégé par une tube fermé à son extrémité.
• Thermostat moet in fase worden aangesloten. De sensorleidingen moeten over het algemeen in
doorvoermantels gelegd worden en op het einde afgesloten worden met een schuthuls.
• The load has to be connected to the same phase as the thermostat (L). The sensing device lines
generally must be installed in wells of a thermometer and they must be closed with a protective
covering at the end.
• Der Thermostat muss phasengleich angeschlossen werden. Die Fühlerleitung ist generell in einem
Schutzrohr zu verlegen und am Ende mit einer Schutzhülse zu verschliessen.
• Los thermostat se tienen que instalar equifásicos. Los conductores sensores
han de colocarse generalmente en tubos protectores que se han de cerrar
en el extremo con un casquillo protector.
• Все выходы термостата подключаются к одной фазе. Провода
чувствительного элемента прокладывать в защитной трубе и
конец закрывать защитной гильзой.
Yük, thermostat ile aynı faza (L) bağlanmalıdır. Yoklayıcı kablolarını
•
prensip olarak koruyucu borular içinde döşeyin ve sonunda bir
koruyucu kovanla kapatın.
2
3
4
230 V~
50/60 Hz
U
P
Мощность
+
-
∆ K
4 m
• Réglez la luminosité des LED
• Pas de helderheid van de LED's
• Setting brightness of the LEDs
• Helligkeit der LEDs einstellen
• Ajustar el brillo de los LED
• Регулировка яркости светодиода
• LED'in parlaklığını ayarlayın
5
N
L
230 V~ 50/60 Hz
230 В 50/60 Гц
< 1 W / Вт
-10 °C ... +70 °C
от -10 °C до +70 °C
-5 °C ... +40 °C
от -5 °C до +40 °C
10 °C...30 °C
± 2 K
16 A 250 V AC µ cos ϕ = 1
16 А 250 В перем.
1,5...4 mm 1,5...2,5 mm
/мм
2 2 2
≤ 20 m/М
> 2 s
N L
ϑ
NTC
ϑ
Sensor
/мм
2
