DemontaGe
Nehmen Sie bei abgenommener Mockmill den Trichter und das
Auslaufblech ab.
A

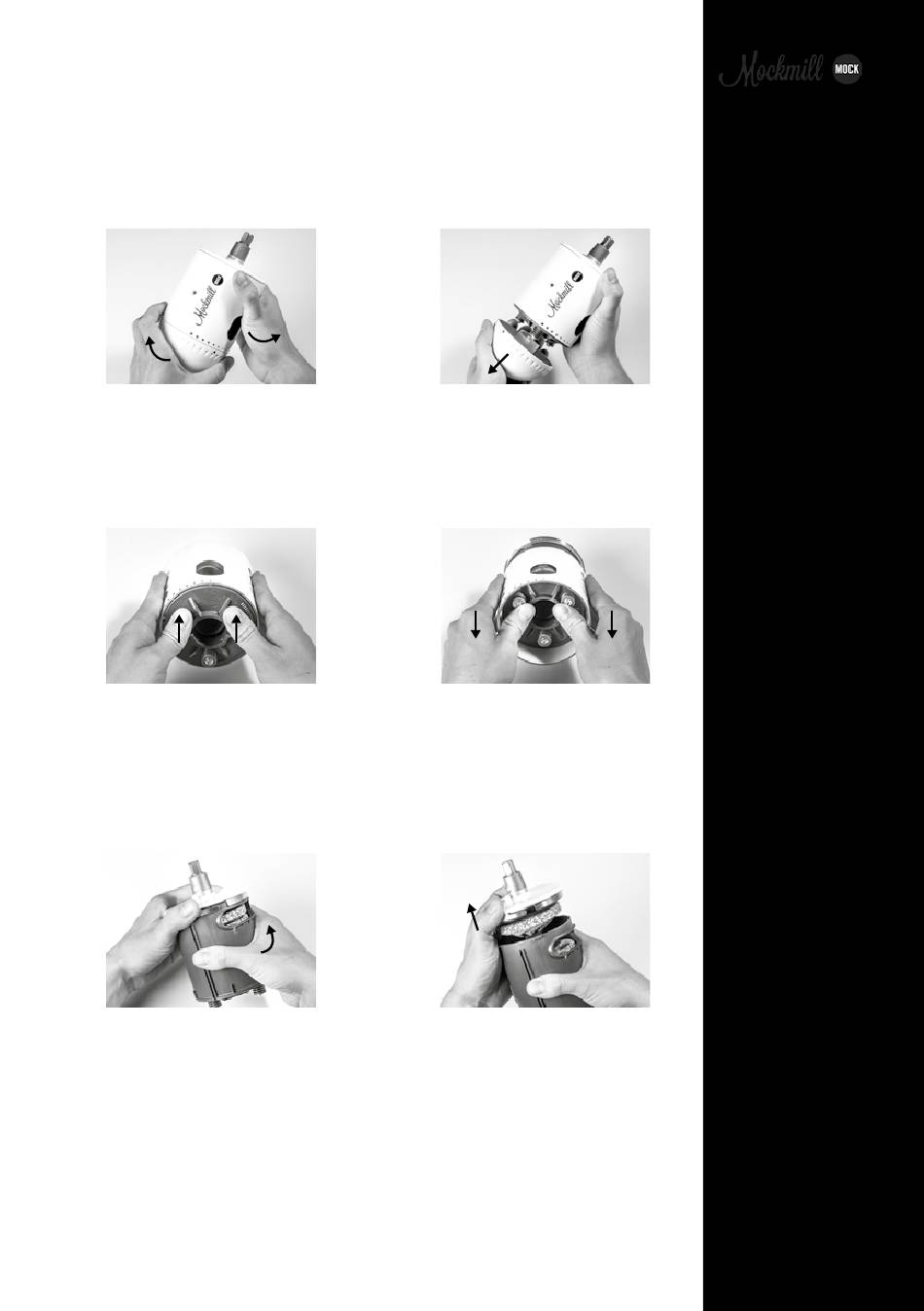

Abbildung A: Drehen sie den Verstellknopf in richtung grob, bis
Sie einen Widerstand spüren. Drehen Sie darüber hinaus.
Abbildung B: nehmen sie nun den Verstellknopf ab.
C
Abbildungen C und D: legen sie die mockmill mit dem flansch
nach unten (siehe bild). fassen sie das Gehäuse beidseitig auf
Höhe der Schrift und drücken Sie mit dem Daumen gegen die
seite mit den drei federn. entfernen sie das Gehäuse.
E
Abbildungen E und F: halten sie den flansch wie abgebildet mit
der rechten hand. Drehen sie den innenkörper der mockmill bis
zum anschlag zu sich hin.
Zum Zusammenbauen der Mockmill gehen Sie in umgekehrter Rei-
henfolge vor. Die Mockmill ist so konzipiert, dass Sie sie nicht falsch
zusammenbauen können.
w ww. wo lf Ga nGm ock . co m
B
D
F
13
