Renkforce RS2W Bedienungsanleitung

D Bedienungsanleitung

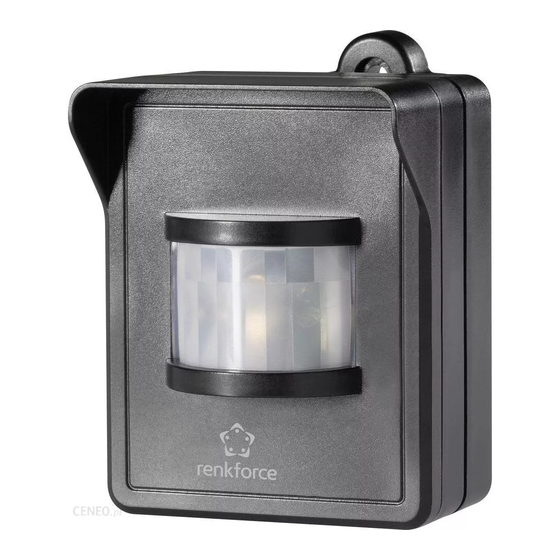

RS2W Funk-Bewegungsmelder
Best.-Nr. 1270202
Bestimmungsgemäße Verwendung
Mit dem Funk-Bewegungsmelder können dazu geeignete Empfänger des RS2W-Funksystems
(bzw. daran angeschlossene Verbraucher) drahtlos ein- bzw. ausgeschaltet werden. Der Betrieb
des Funk-Bewegungsmelders erfolgt über zwei Batterien vom Typ AAA/Micro. Das Produkt ist
nur zur Montage und dem Betrieb in trockenen, geschlossenen Innenräumen vorgesehen, es darf
nicht feucht oder nass werden.
Als Besonderheit gibt der Funk-Bewegungsmelder per LED eine Rückmeldung, ob die angelernten
Funk-Empfänger (max. 5) des RS2W-Funksystems die Schaltbefehle empfangen haben oder nicht.
Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, da-
rüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, etc., verbunden. Das gesamte
Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu
befolgen!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthal-
tenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Lieferumfang
• Funk-Bewegungsmelder
• Kunststoffabdeckung für Streuscheibe des PIR-Sensors
• 2 Batterien AAA/Micro
• Bedienungsanleitung
Symbol-Erklärungen, Aufschriften
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedie-
nung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine
Haftung!
B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht-
beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haf-
tung! In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrich-
tungen. Obwohl die Sender des RS2W-Funksystems nur relativ schwache Funksig-
nale aussenden, könnten diese dort zu Funktionsstörungen von lebenserhaltenden
Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen.
• Das Produkt darf nicht feucht oder nass werden! Es ist nur zur Montage in trocke-
nen, geschlossenen Innenräumen geeignet.
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedin-
gungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden
sein können! Es besteht Explosionsgefahr!
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken
mechanischen Beanspruchungen ausgesetzt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu
einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
Batterie-/Akku-Hinweise
• Batterien/Akkus gehören nicht in Kinderhände.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von
Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
• Tauschen Sie leere Batterien/Akkus rechtzeitig aus, da leere oder überalterte Batterien/Akkus
auslaufen können.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzun-
gen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände
oder Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden.
Bewahren Sie Batterien/Akkus deshalb an einer geeigneten Stelle auf.
• Batterien/Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es be-
steht Explosionsgefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden, Explosions-
gefahr!
• Mischen Sie niemals Batterien mit Akkus.
• Mischen Sie keine Batterien/Akkus mit unterschiedlichem Zustand (z.B. volle und halbvolle Bat-
terien).
• Wechseln Sie immer den ganzen Satz Batterien/Akkus aus.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- be-
achten).
Ein Betrieb des Funk-Bewegungsmelders mit Akkus ist möglich. Allerdings nimmt durch
die geringere Spannung (Batterie = 1,5 V, Akku = 1,2 V) die Betriebsdauer stark ab.
Wir empfehlen deshalb, für den Funk-Bewegungsmelder ausschließlich hochwertige
Alkaline-Batterien zu verwenden und keine Akkus.
Funkionsbeschreibung
Der im Funk-Bewegungsmelder integrierte PIR-Sensor reagiert auf Temperaturveränderungen im
Erfassungsbereich, z.B. wenn ein Mensch oder ein Haustier in den Erfassungsbereich gelangt,
dessen Temperatur anders ist als der Hintergrund.
Die Reichweite für die Erkennung einer Bewegung ist abhängig
von mehreren Faktoren:
• Montagehöhe des Funk-Bewegungsmelders (empfohlen ca.
1....1,5 m)
• Temperaturunterschied zwischen dem sich bewegenden Ob-
jekt und dem Hintergrund (Umgebung)
• Größe des Objekts
• Entfernung des Objekts vom Funk-Bewegungsmelder
• Bewegungsrichtung und -geschwindigkeit
• Umgebungstemperatur
Der Erfassungsbereich lässt sich einschränken, indem über der
runden Streuscheibe des PIR-Sensors eine undurchsichtige Ab-
deckung angebracht wird (z.B. die mitgelieferte Kunststoffab-
deckung, siehe Bild rechts).
Über einen Schiebeschalter lässt sich in 4 Stufen einstellen, ab
welcher Umgebungshelligkeit der PIR-Sensor aktiv ist und bei
einer Wärmeveränderung im Erfassungsbereich den angemel-
deten Funk-Empfänger aktiviert.
Ein weiterer Schiebeschalter dient zur Einstellung der Einschalt-
dauer des angemeldeten Funk-Empfängers (einstellbar ist eine
Zeit von 6 Sekunden, 15 Sekunden, 1 Minute und 5 Minuten).
Bedienelemente
Nehmen Sie die Abdeckung mit dem PIR-Fenster ab, in-
dem Sie einen flachen Schraubendreher zwischen Rah-
men und Abdeckung stecken und die Abdeckung dann
vorsichtig heraushebeln. Merken Sie sich die Orientierung
der Gehäuseteile.
1 Schiebeschalter zum Einstellen der Einschaltzeit
(6 Sekunden, 15 Sekunden, 1 Minute und 5 Minuten)
2 LED
3 Bedientaster
4 Schiebeschalter für die Einstellung der Umgebungshel-
ligkeit
5 Batteriefach 1
6 Batteriefach 2
7 PIR-Sensor (nicht berühren!)
8 Pfeil für die korrekte Montageposition, Pfeil muss nach
oben zeigen)
Batterien einsetzen, Batteriewechsel
• Nehmen Sie zunächst wie im Abschnitt „Bedienelemente" beschrieben die Abdeckung ab.
• Setzen Sie zwei Batterien vom Typ AAA/Micro polungsrichtig in die beiden Batteriefächer ein
(siehe Abbildung neben den Batteriefächern).
Bevor Sie das Gehäuse wieder zusammensetzen, beachten Sie den nächsten Ab-
schnitt „Montage" und „Bedienung".
• Clipsen Sie dann die Abdeckung wieder auf, achten Sie dabei auf die richtige Orientierung.
• Ein Batteriewechsel ist erforderlich, wenn die Reichweite des Funk-Bewegungsmelders spür-
bar abnimmt oder er keine Schaltvorgänge am angemeldeten Funk-Empfänger mehr auslöst.
Montage
Prüfen Sie die Funktion des Funk-Bewegungsmelders und der angemeldeten Funk-
Empfänger, bevor Sie den Funk-Bewegungsmelder fest montieren.
Beachten Sie für die richtige Montage unbedingt die Pfeilmarkierung innen im Gehäu-
se; diese muss nach oben zeigen.
Der Funk-Bewegungsmelder sollte in einer Höhe von 1 bis 1,5 m montiert werden. Um eine optima-
le Bewegungserkennung zu gewährleisten, muss der Funk-Bewegungsmelder so platziert werden,
dass das zu erfassende Objekt sich nicht in Richtung des Funk-Bewegungsmelders bewegt, son-
dern den Erfassungsbereich von links nach rechts oder umgekehrt durchschreitet.
140˚
1 m
90˚
~1 m ~8 m
1 2
3
8
4
7
5
6
