Funktion

CM1N9261de_01

31.07.2006

DESIGO™ PX

Erweiterungsmodul für

Remote Management

Zum Einbau in modulare Automationsstationen PXC...-U

• Betrieb der Automationsstation PXC..-U im Gebäude-Automationsystem

DESIGO mit BACnet auf LON und Modem

• Remote Management mit DESIGO INSIGHT

• Remote Engineering Dial-in mit DTS und X-Works

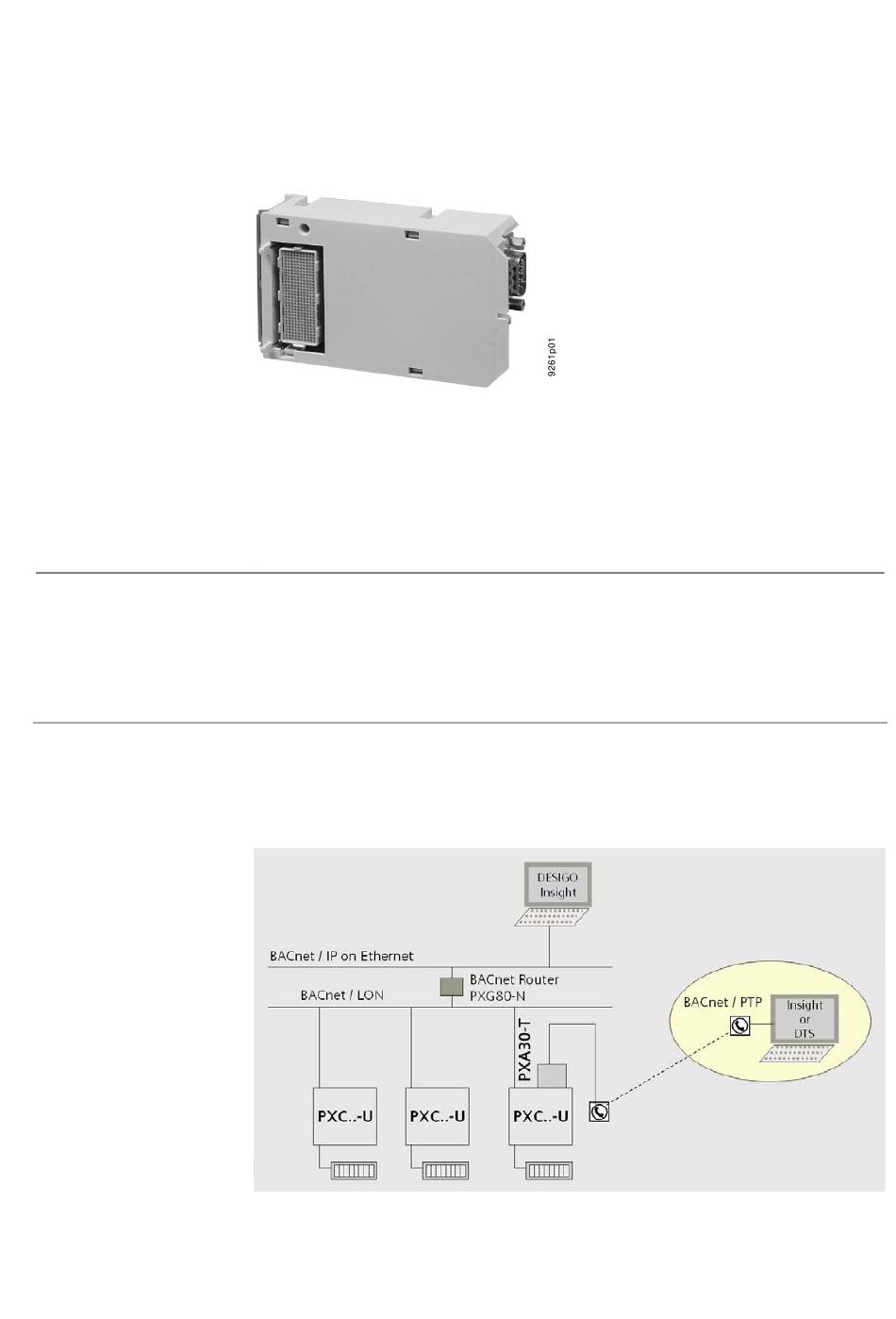

Die Automationsstation PXC...-U mit eingesetztem Erweiterungsmodul PXA30-T

verhält sich als natives BACnet / LON-Gerät. Die RS232-Schnittstelle ermöglicht die

Verbindung zu einem Analog- oder ISDN-Modem. Damit kann eine BACnet / PTP

(Point to Point) Kommunikation zu DESIGO INSIGHT betrieben werden.

PXA30-T

Building Technologies

Building Automation

261

Seite 1 • Remote Management mit DESIGO INSIGHT • Remote Engineering Dial-in mit DTS und X-Works Funktion Die Automationsstation PXC...-U mit eingesetztem Erweiterungsmodul PXA30-T verhält sich als natives BACnet / LON-Gerät. Die RS232-Schnittstelle ermöglicht die Verbindung zu einem Analog- oder ISDN-Modem. Damit kann eine BACnet / PTP (Point to Point) Kommunikation zu DESIGO INSIGHT betrieben werden.
Seite 2 Modul kräftig eindrücken (1.5 mm) und festen Sitz kontrollieren, damit die feinen Kontaktstifte sauber ineinander greifen. 1 Steckbarer Geräteeinsatz 2 Gerätesockel 3 Erweiterungsmodul PXA30-T (nur auf linkem Steckplatz!) 4 andere Erweiterungsmodule Building Technologies PXA30-T – Erweiterungsmodul für Remote Management CM1N9261de_01 Building Automation 31.07.2006...
Seite 3 Besondere Anforderungen an Energieregler EN 60730-2-11 Elektromagnetische Verträglichkeit Störfestigkeit EN 61000-6-2 Störaussendung EN 61000-6-2 CE-Konformität Elektromagnetische Verträglichkeit 89/336/EWG Niederspannungsrichtlinie 73/23/EWG Abmessungen siehe Massbilder Gewicht Ohne Verpackung 75 g Mit Verpackung 95 g Building Technologies PXA30-T – Erweiterungsmodul für Remote Management CM1N9261de_01 Building Automation 31.07.2006...
Seite 4 Massbilder Abmessungen in mm © 2006 Siemens Schweiz AG Änderungen vorbehalten Building Technologies PXA30-T – Erweiterungsmodul für Remote Management CM1N9261de_01 Building Automation 31.07.2006...
