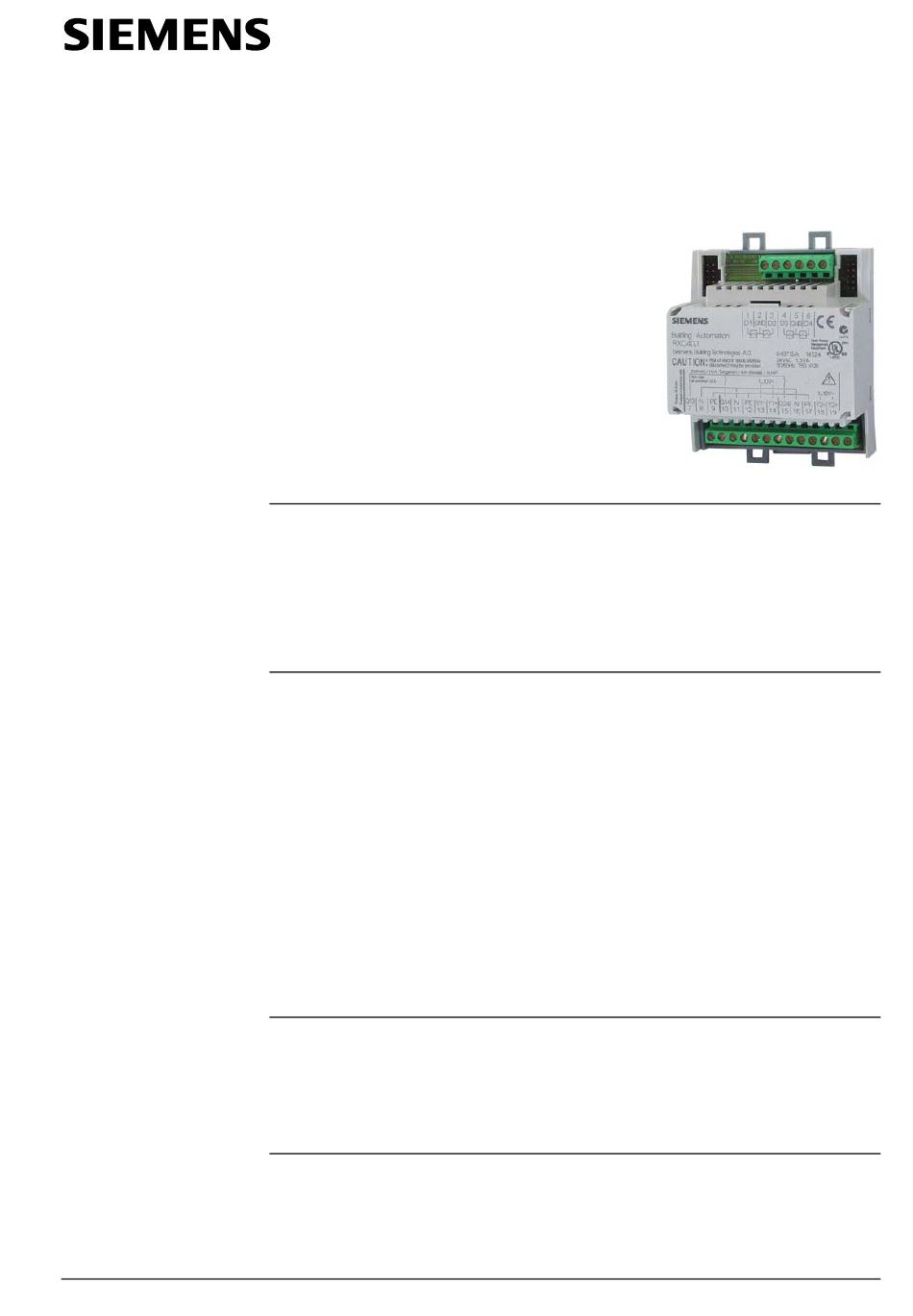

Siemens Building Technologies
Building Automation
DESIGO™ RXC
Erweiterungsmodul
für Lichtsteuerung
Zusatzgerät zum Raum-Controller RXC30.1 / RXC31.1
Das Erweiterungsmodul RXC40.1 wird in Kombination mit einem Raum-Controller
RXC30.1 / RXC31.1 für die Beleuchtungssteuerung in Einzelräumen eingesetzt.
• Schalten und Dimmen von 2 Reihen von Beleuchtungskörpern
• Ladbare Anwendungssoftware im Basismodul RXC30.1 / RXC31.1
• Steckverbindung für Speisung und Daten zum Basismodul RXC30.1 / RXC31.1
• Potentialfreie Relaiskontakte für die Beleuchtungssteuerung (12 A)
• Steuerausgänge zum Dimmen von Beleuchtungskörpern (DC 1 ... 10 V ext.)
Das Modul RXC40.1 dient als I/O-Erweiterung für das Basismodul RXC30.1 / RXC31.1.
Die Ein-/Ausgangskonfiguration ist für die Steuerung von zwei Reihen dimmbarer Be-
leuchtungskörper optimiert.
Das Basismodul RXC30.1 / RXC31.1 und das Erweiterungsmodul RXC40.1 werden
elektrisch und bei Verwendung der Klemmenabdeckung mechanisch zu einer Einheit
gekoppelt. Diese kann bei Bedarf mit einem zusätzlichen Erweiterungsmodul RXC41.1
für die Jalousiesteuerung ergänzt werden.
Für die Bedienung können wahlweise konventionelle Elektrotaster oder integrierte Be-
diengeräte mit Busanschluss eingesetzt werden.
Die Anwendungssoftware für die ganze Kombination von Basis- und Erweiterungsmo-
dul(en) befindet sich im Basismodul RXC30.1 / RXC31.1. Ist letzteres mit der Basis-
Applikation OOO30 / OOO31 geladen, stehen damit auch Testfunktionen für das
Erweiterungsmodul RXC40.1 zur Verfügung.
Die Funktion des RXC40.1 wird durch die im Raum-Controller RXC30.1 / RXC31.1 ge-
ladene Anwendungssoftware bestimmt.
Für eine detaillierte Funktionsbeschreibung siehe Applikationsbibliothek DESIGO RXC
(V1: CA2A3810, V2: CA110300).
RXC40.1
Erweiterungsmodul für Lichtsteuerung
RXZ40.1
Zubehör: Klemmenabdeckungen
RXC40.1 – Erweiterungsmodul für Lichtsteuerung
3
842
RXC40.1
CA2N3842D / 16.08.2004
1/8
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
