Vermeiren V-Drive Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Vermeiren Anleitungen
  4. Rollstühle
  5. V-drive
  6. Gebrauchsanweisung

Vermeiren V-Drive Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für V-Drive:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 41

Quicklinks

Diese Anleitung herunterladen

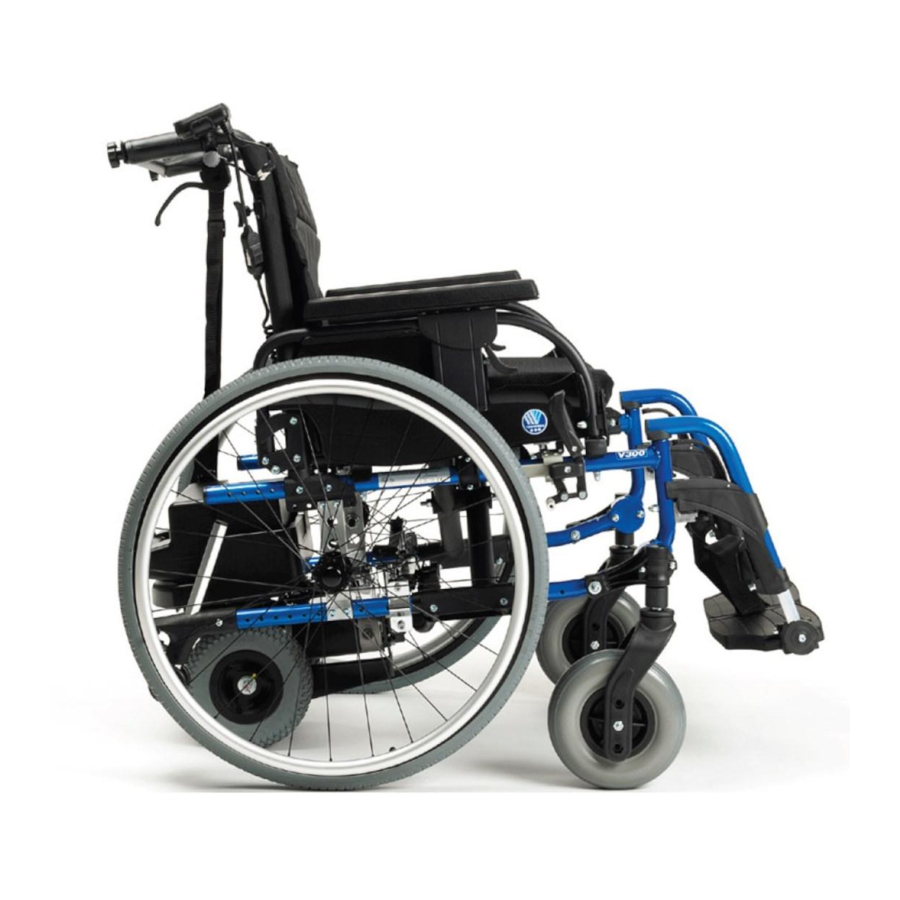

VERMEIREN
V-Drive
U S E R
M A N U A L
M A N U E L
D ' U T I L I S A T I O N
G E B R U I K S A A N W I J Z I N G
G E B R A U C H S A N W E I S U N G
M A N U A L E D I I S T R U Z I O N I
M A N U A L
D E
I N S T R U C C I O N E S
I N S T R U K C J A
O B S Ł U G I
N Á V O D
K
O B S L U Z E
