www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

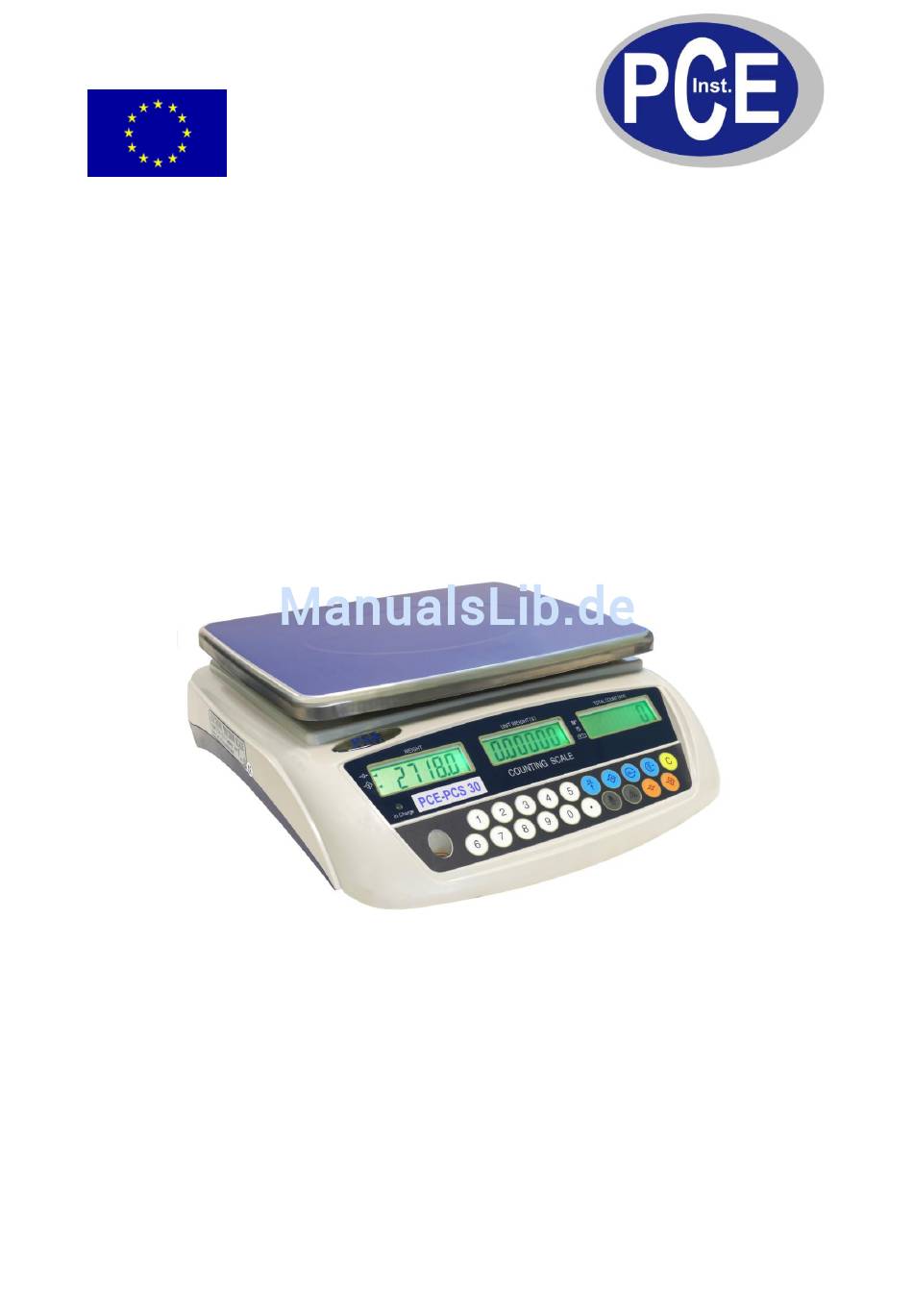

Bedienungsanleitung
Stückzählwaage
PCE-PCS Serie
Version 1.0
04.11.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCS
Inhaltszusammenfassung für PCE Instruments PCS
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Stückzählwaage PCE-PCS Serie Version 1.0 04.11.2011...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.0 SICHERHEITSMAßNAHMEN ..................3 2.0 SPEZIFIKATIONEN ......................3 3.0 TASTENFUNKTION ......................4 4.0 BETRIEB ..........................5 4.01 E ..................5 INSCHALTEN USSCHALTEN 4.02 N ........................5 ULLIERUNG 4.03 T ......................5 UNKTION 4.04 S ......................5 TÜCKZÄHLUNG 4.05 A .......................... -
Seite 3: Sicherheitsmaßnahmen
Bitte füllen Sie kein Wasser in die Waage ein. Dies kann zu Beschädigungen führen. Statische Aufladung kann das Ergebnis verfälschen. Entladen Sie die statische Aufladung. Benutzen Sie z.B. Anti-Statik-Spray um dem Effekt gegen zu wirken. 2.0 Spezifikationen Waagentyp PCE-PCS 6 PCE-PCS 30 Wägebereich 6000g 30000g... -
Seite 4: Tastenfunktion
3.0 Tastenfunktion Nummerntasten Kommastelle Wenn ein geringer Wert auf dem Display angezeigt wird, und nichts auf der Wägeplatte liegt, drücken Sie diese Taste um die Anzeige auf 0 zu stellen. Tara-Funktion: Drücken Sie diese Taste um die Waage auf einen Behälter zu tarieren. Durch drücken dieser Taste übernehmen Sie den aktuellen Wert in den Speicher . -
Seite 5: Betrieb
4.0 Betrieb 4.01 Einschalten / Ausschalten Nehmen Sie alle Gegenstände von der Plattform und schalten die Waage mit Hilfe des Schalters auf der rechten, unteren Seite, ein bzw. aus. 4.02 Nullierung Nullierbereich: ± 2% des max. Wägebereichs. Sollte die Anzeige der Waage, ohne Belastung der Wägeplattform, nicht auf „0“ springen, drücken Sie bitte die „ZERO“... -
Seite 6: Einschwingzeit Anpassen
4.07 Einschwingzeit anpassen Falls es nötig sein sollte die Einschwingzeit anzupassen, ist dies möglich indem Sie während Sie das Gerät einschalten, die Taste gedrückt halten, bis im Display die aktuelle Einschwingzeit angezeigt wird. („ b0“ ~ „ b6“). Π Π Π... -
Seite 7: Kalibrierung (Extern)
2. Nun können Sie über die Nummerntasten das Gewicht, mit dem Sie kalibrieren möchten, eingeben. Es wird ein Gewicht mit 2/3 des Wegebereiches empfohlen. (PCE-PCS 6 -> 4 kg; PCE-PCS 30 -> 20 kg) Die Einheit der Eingabe beträgt Kilogramm. Stellen Sie nun das entsprechende Gewicht auf die Waage. -
Seite 8: Schnittstellenprotokoll
4.13 Schnittstellenprotokoll: DATA FORMAT HEAD1 , HEAD2 , DATA UNIT 1 2 3 7 8 9 10 11 12 13 14 15 16 17 18 19 20 HEAD1 (2BYTES) HEAD2 (2BYTES) OL - overload NT – net weight mode ST – stable US - unstable DATA(8BYTE) 2D (HEX) = “...
