Usar Intercomunicação
Os dois conectores XLR fêmea de 5 pinos permitem que você encaixe dois headsets para que você
e outro membro da equipe possam se comunicar com o resto da equipe simultaneamente.
Os controles de intercomunicação para cada headset estão reunidos em duas seções como dois
intercomunicadores independentes, e são efetivamente mixers de áudio de três vias para cada
conector XLR para headset localizado diretamente abaixo.

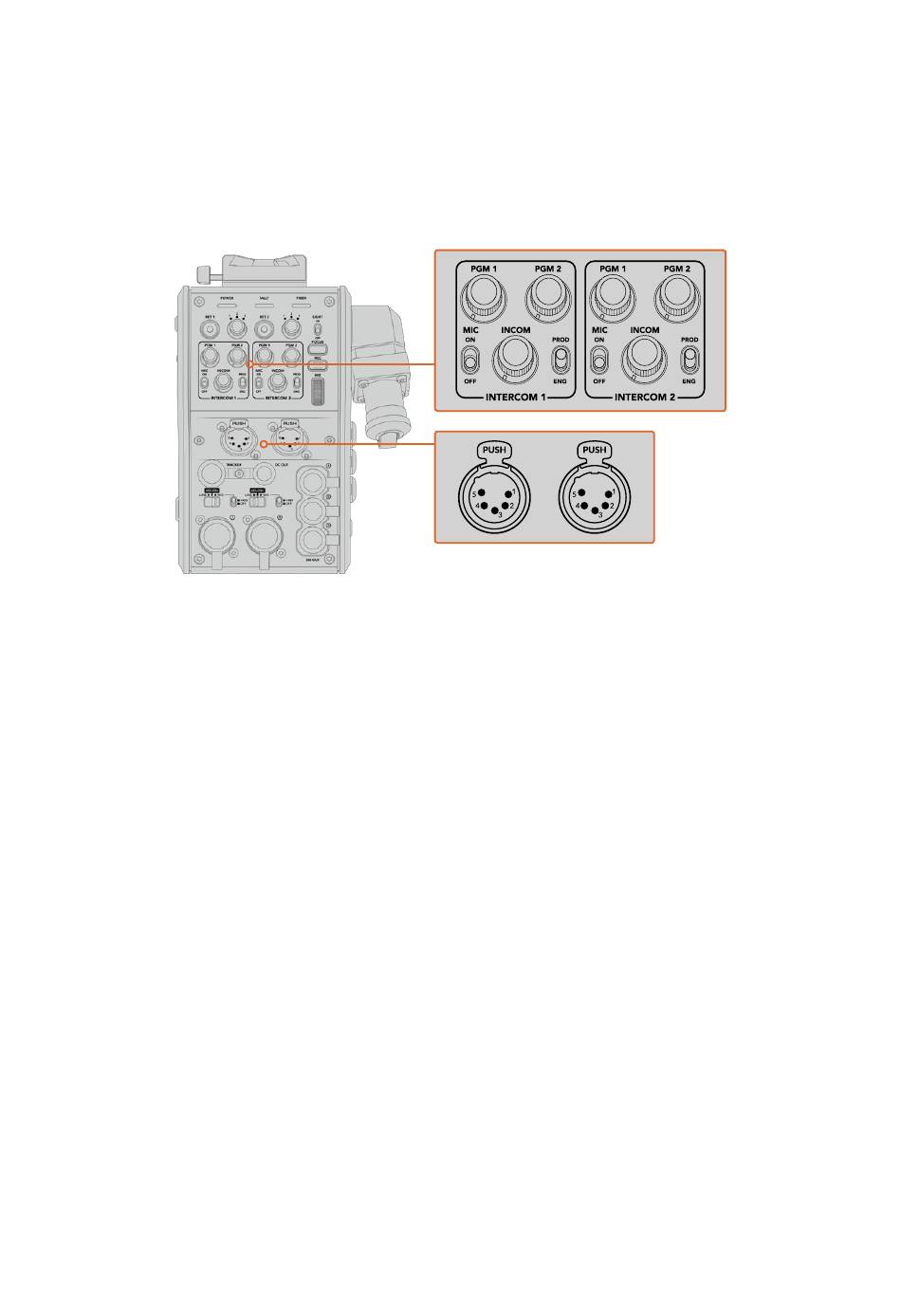

Os controles de intercomunicação para
cada headset estão localizados diretamente
acima de cada conexão para headset.
Será possível ouvir o áudio das alimentações selecionadas para "Ret 1" e "Ret 2" através de um
headset conectado. Os botões giratórios "PGM 1" e "PGM 2" ajustam os níveis de áudio dessas
alimentações e "Incom" ajusta o volume geral. A chave "Mic" permite que o operador ligue ou
desligue o seu próprio microfone.
Cada intercomunicador também possui dois canais selecionáveis, um canal de produção e um canal
de manutenção. Assim, instalações broadcast com grandes equipes podem dividir as comunicações
da equipe entre os dois canais. O canal de produção permite que você se comunique com o diretor,
produtor e outros membros da equipe na sala de controle ou na unidade de transmissão móvel,
enquanto o canal de manutenção permite que você se comunique com a equipe de iluminação,
operadores técnicos e outros operadores de câmera. Você pode usar a página "Talkback" no menu
do seu Blackmagic Studio Fiber Converter para selecionar a fonte de cada canal como "SDI + DB25"
ou "Intercom tally DB25" no seu Studio Fiber Converter. Para mais informações, consulte a seção
'Operar o Studio Fiber Converter'.
O Blackmagic Camera Fiber Converter também inclui uma conexão padrão de 10 pinos para o
rastreamento da intercomunicação, o que é ideal quando ambas as conexões para headsets estão
em uso e for necessário alimentar uma conexão adicional para o seu operador de grua.
Usar Sinalização
O indicador de sinalização no painel frontal oferece uma luz de sinalização tradicional em vermelho
para programa e em verde para a pré-visualização, assim é possível saber quando a câmera que
você está operando estiver no ar.

Indicadores de Status

Os LEDs de status "Power" (Alimentação), "Tally" (Sinalização) e "Fiber" (Fibra) na parte superior da
unidade acenderão em cores diferentes dependendo do status da unidade. Quando o cabo de fibra
estiver desconectado, as luzes permanecerão apagadas.
Operar o Camera Fiber Converter 2562
