SmartRelais 3 Leser

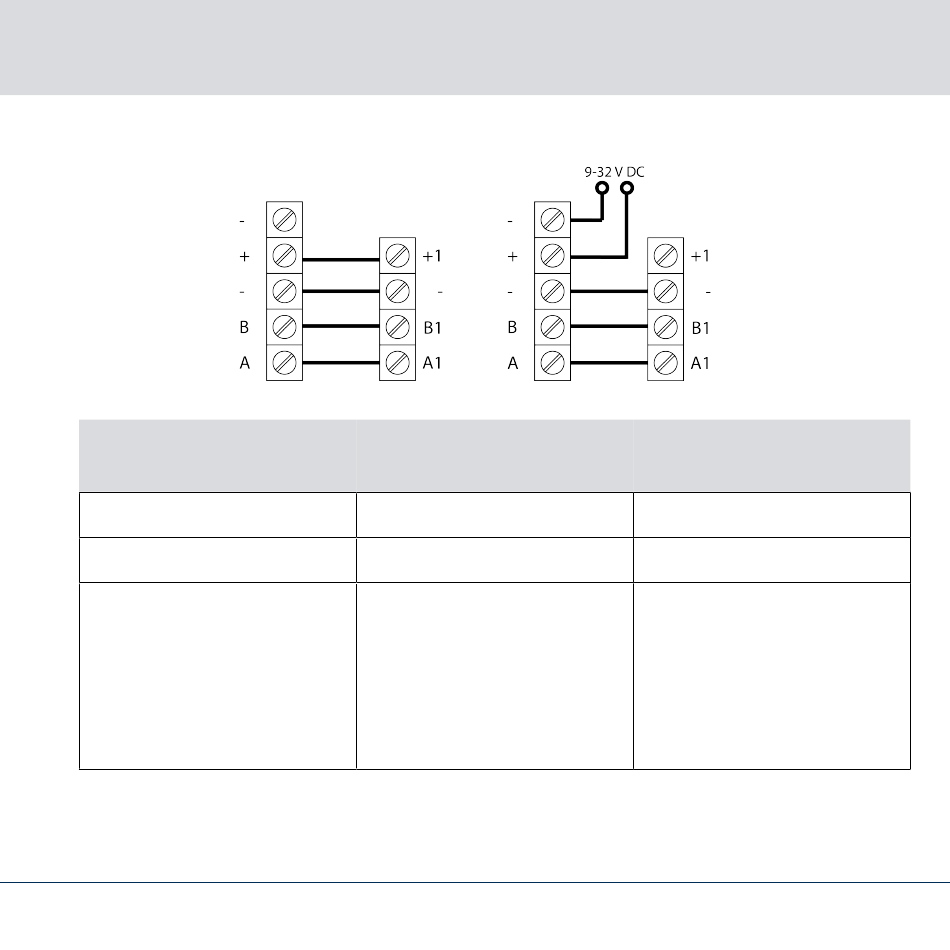

Collegamento lettore
A
B
-
IT
Lettore Controller
Collegamento controller
SREL3
A1/A2/A3
B1/B2/B3
-
Lettore Controller
Cablaggio alternativo
Segnale
RS-485: Cavo dati A
RS-485: Cavo dati B
GND. Serve per la creazione
del potenziale di riferimen-
to di terra comune ai cavi
dati. Collegamento di mas-
sa al controller SREL3 a
piacimento.
4. Collegamenti
