4. Tilslutninger

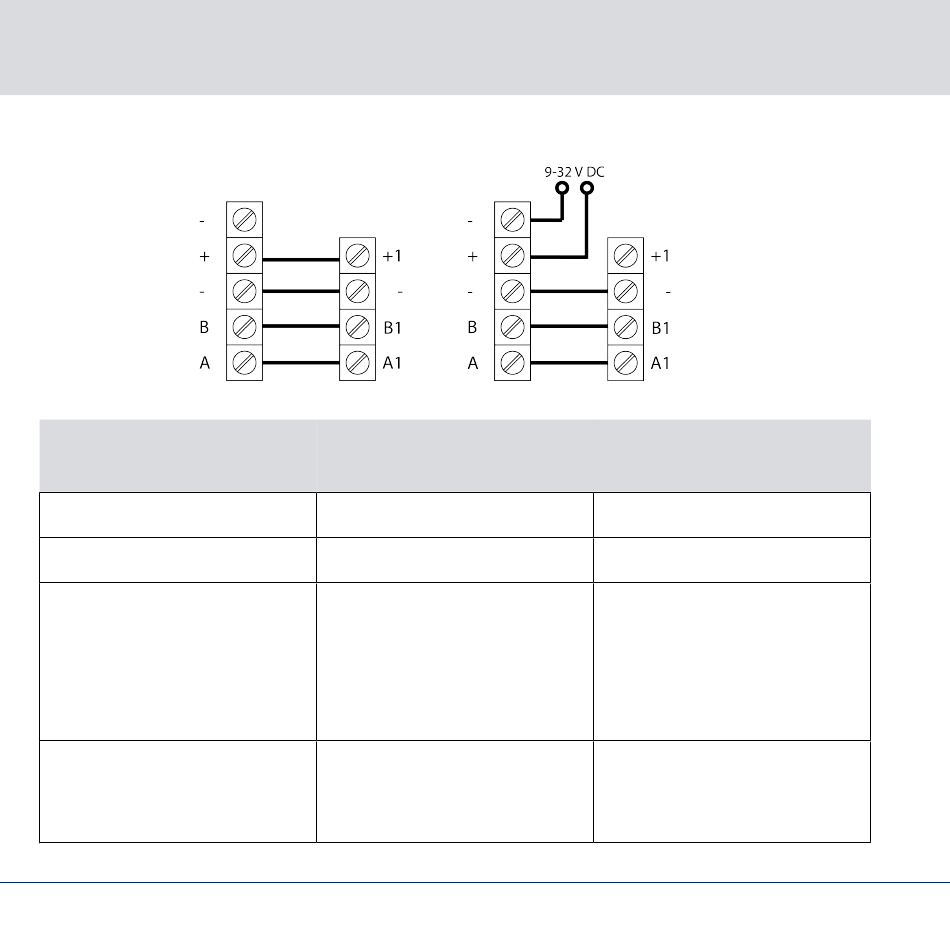

Læsertilslutning
A
B
-
+
108 / 140
Læser Controller
SREL3-kontrollertilslut-
ning
A1/A2/A3
B1/B2/B3
-
+
Læser Controller
Alternativ kobling
Signal
RS-485: Dataledning A
RS-485: Dataledning B
GND. Bruges til etablering
af et fælles jord-reference-
potentiale til datalednin-
gerne. Vilkårlig jordforbin-
delse til SREL3-kontroller.
V . Tilslutning til spæn-
IN
dingsforsyning (ekstern el-
ler via kontroller).
SmartRelais 3 Leser
