SmartRelais 3 Leser

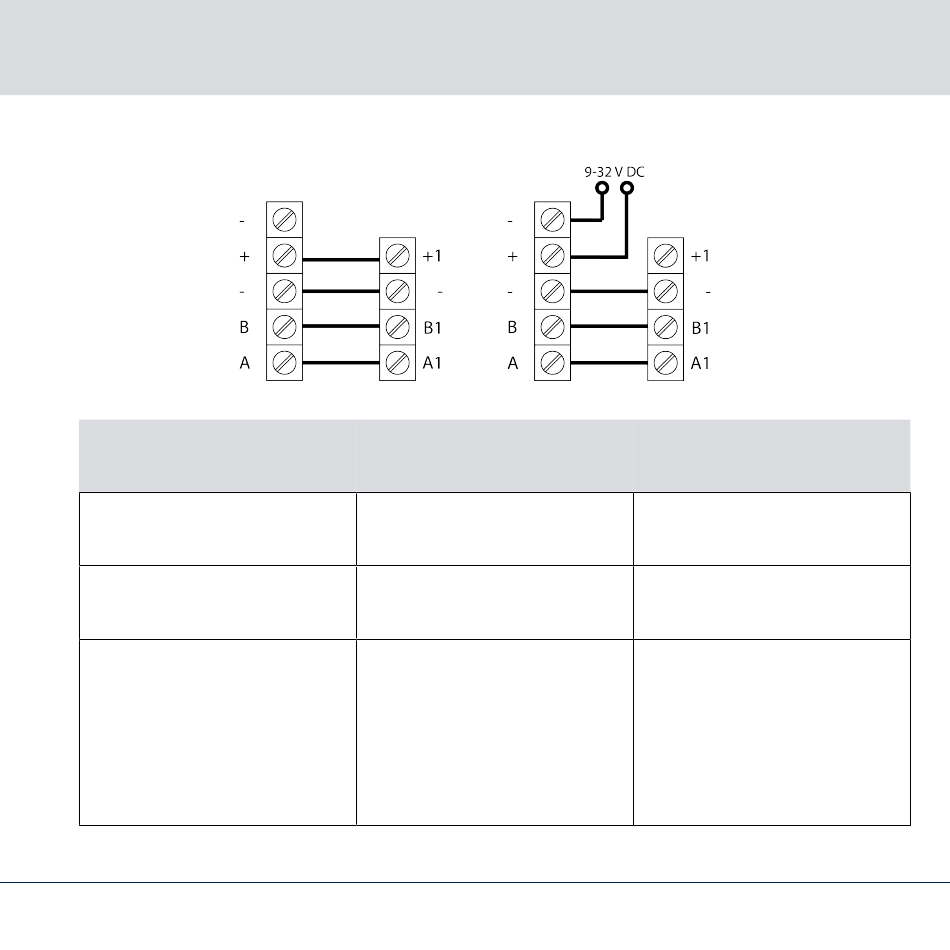

Raccordement d'un lec-
teur
A
B
-
FR
Lecteur Contrôleur
Raccordement du contrô-
leur SREL3
A1/A2/A3
B1/B2/B3
-
Lecteur Contrôleur
Circuit alternatif
Signal
RS-485 : Ligne de données
A
RS-485 : Ligne de données
B
GND. Permet d'établir le
potentiel de référence de
mise à la terre commun
des lignes de données. Liai-
son de masse du contrôleur
SREL3.
