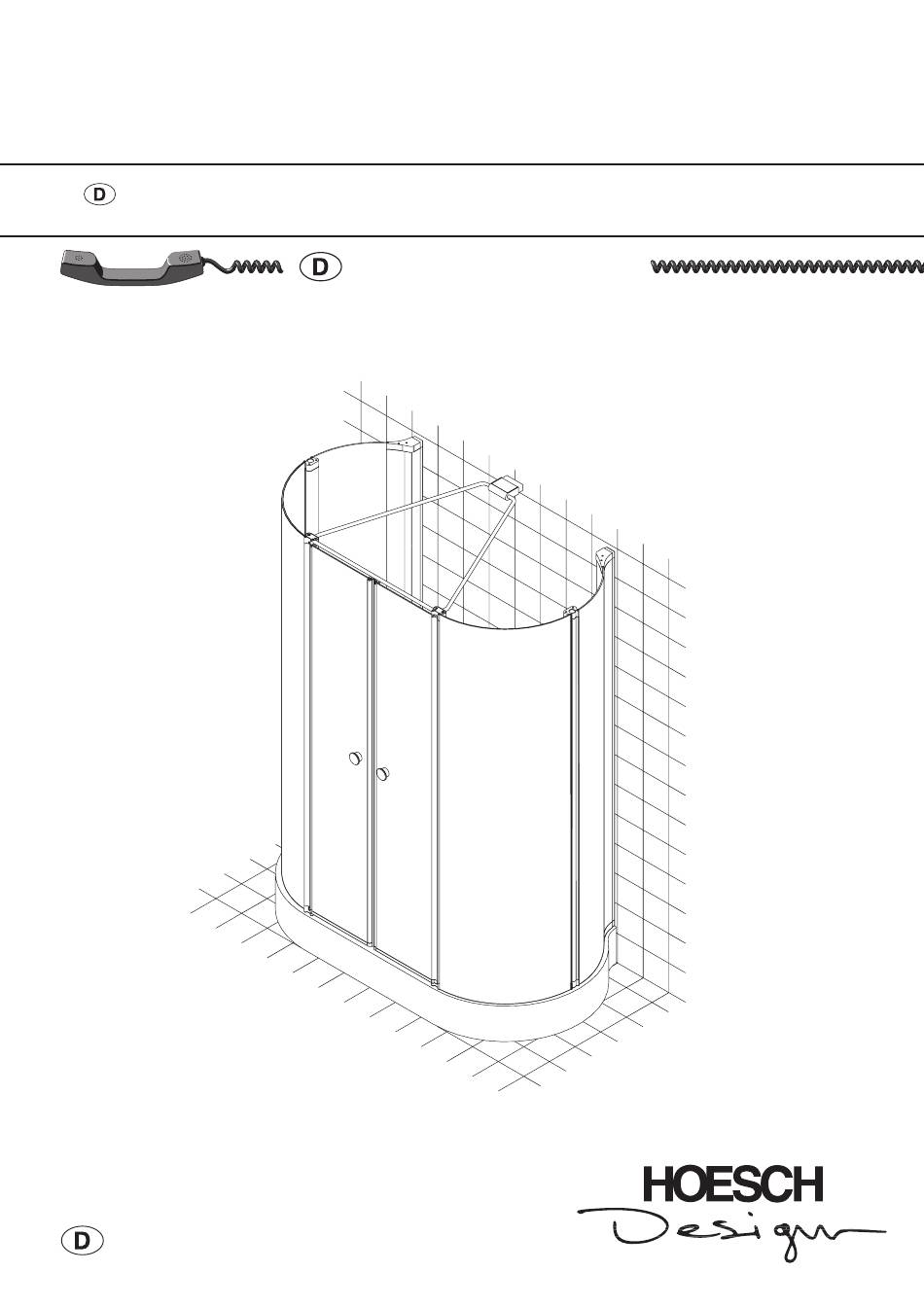

- Seite 1 DUSCHEN 04/2003 Montageanleitung. FOSTER Duschabtrennung 1200 und 1600 Hotline: 08 00 - 018 59 05...
-
Seite 2: Montage
Allgemeines Hoesch-Produkte setzen Maßstäbe in Qualität, Komfort und Design. Die Beachtung der nachstehenden Hinweise gewährleistet eine optimale Funktion und eine lange Lebensdauer. Jede Lieferung wird vor Verlassen des Werkes genauestens kontrolliert. Vor Montage ist die Vollständigkeit der Lieferung zu überprüfen! Technische Änderungen sind vorbehalten! Alle Maßangaben in mm! Für nicht bestimmungsgemäßen Gebrauch, unsachgemäßen Transport oder bei Zwischenlagerung entstandene Beschädigungen... - Seite 3 Seitenwand entfernen, Löcher bohren, Dübel einsetzen Ø 6 Seitenwand aufsetzen, Anschlussprofil verschrauben, mit Wasserwaage ausrichten und mittels Verstellschrauben ausrichten. Montage- röhrchen Schraube 4.0 x 45 – 4 –...
- Seite 4 Seitenwand rechts analog Bild 1 – 3 montieren. Verstellexzenter in die dafür vorgesehenen Bohrungen stecken. Von der Unterseite mit Unterlegscheibe und Sechskantschraube sichern und leicht andrehen. Verstellexzenter O-Ring 6 x 2 Scheibe Mutter M6 – 5 –...
- Seite 5 Silikon in die Aufnahmenut (im unteren Bereich) für die Scheibe einbringen und Zwischenelement links unten auf die Abdeckkappe aufsetzen und die Profile zusammenfügen (Achtung! Von außen darf kein Spalt sichtbar sein und die Nutenbreiten müssen identisch sein!). Dann mit 4 Blechschrauben 3,5 x 13 verschrauben und auf den Verstellexzenter vorne aufsetzen.
- Seite 6 Wandbefestigung für den Stabilisator mittels Schablone anzeichnen, bohren(ø 6 mm), Dübel setzen und verschrauben. (1) Klebestreifen am oberen Drehpunkt der Tür entfernen (Achtung ! Federmechanismus sichern!). Feder kann heraus- springen! Tür auf den Hub-Senkmechanismus (2) aufsetzen und den oberen Drehpunkt mit dem Federmechanismus hörbar einrasten lassen.
- Seite 7 10. Vormontage Stabilisatorrohre. 11. Vormontierte Stabilisatorrohre hinten in Wandbefestigung (1) einstecken und mit Schrauben fixieren, vorne von oben in die Schanierkappen (2) einlegen. Abdeckkappen (3) aufsetzen und verschrauben. Duschabtrennung so ausrichten, dass der Magnetzusammenschluss parallel verläuft und in Waage ist (4). (Ausrichtung oben über Querstabilisator, Ausrichtung unten über Verstellexzenter).
- Seite 8 12. Nachjustieren über Stellschrauben (1) ist möglich. Abdeckklappe (2) aufstecken. 13. Griffmontage Befestigungsbolzen durch die Bohrung stecken, beidseitig Unterlegscheiben aufstecken, Türgriffe gegeneinander verschrauben. – 9 –...
- Seite 9 14. Anschluss Seitenbrause fest verschrauben. (Nur bei Duschabtrennung mit Seitenbrausen). SW 32 Schlauchende 15. Klipsprofil anbringen (1) Abdeckung Düsen abschrauben, Düsen und Dichtringe entnehmen.* (2) Klipsprofil seitlich aufsetzen, auf das Profil aufdrücken und hörbar einrasten lassen. Achtung: leichten Gegendruck von außen anwenden! (3) obere Kappe aufsetzen und verschrauben (4) Abdeckkappen einsetzen (5) Dichtringe und Düsen wieder einsetzen und mit der Abdeckung festschrauben.*...
- Seite 10 16. Abdeckprofil für Wandleiste aufklipsen. Lose Schürze wieder montieren. (siehe Planungs– und Montageanleitung Duschwanne FOSTER). 18. Dichtleiste einsetzen Auf die untere Seite der Dichtleiste durchgehend Silikon aufbringen und Dichtleiste mittig in den Einstiegsbereich der Duschabtrennung einkleben. Achtung: Dichtleiste muss unter der Tür sitzen und in einer Flucht mit dem Kunststoffteil sein. Ecken mit Silikon abdichten.
- Seite 11 19. Silikonisieren der Duschabtrennung Duschwanne und Wandanschluss weiß (1) Frontverglasung transparent silikonisieren (2). 1 = Silikon, weiß 2 = Silikon, transparent innen silikonisieren außen silikonisieren Hinweise zur Reinigung und Pflege für Duschabtrennungen. • Direkt nach dem Duschen kurz mit klarem Wasser abbrausen. •...
- Seite 12 Baden, duschen, fit sein. Hoesch Metall + Kunststoffwerk GmbH & Co. Postfach 10 04 24, D-52304 Düren Tel. (0 24 22) 54-0, Fax (0 24 22) 67 93 Internet: www.hoesch.de...
