AUTO-HAK AL34A Montageanleitung

Anhängekupplung
Vorschau ausblenden
1
2
3
4
5
6
7
8
9

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

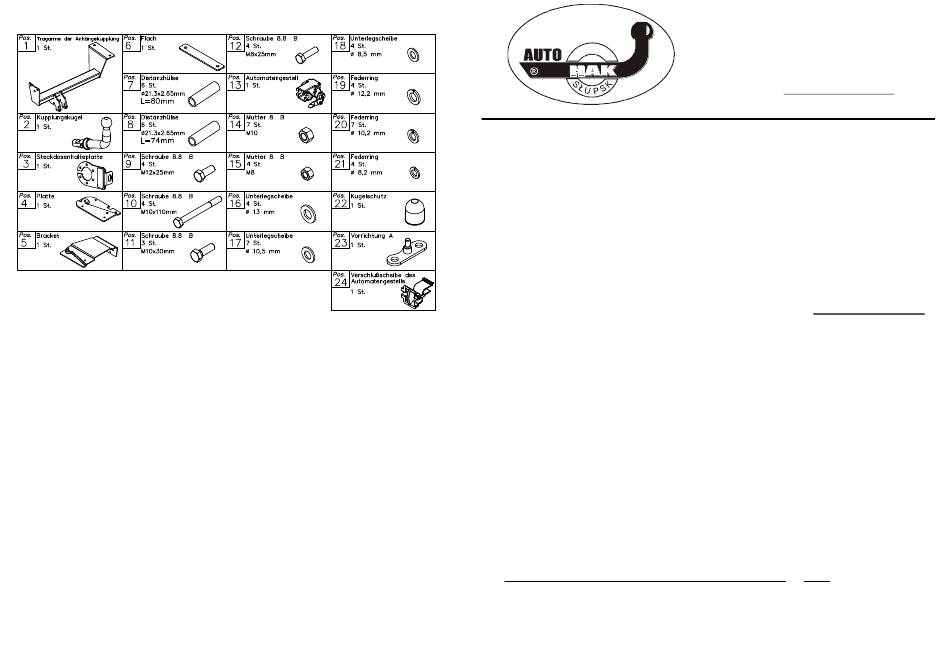

Zubehör:
Art.nr-KL1AL34A
Art.nr-BL1AL34A
Anhängekupplung
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: ALFA ROMEO
Modell: 156
Typ: 4 Türer
ab Bj. 1997 bis 05.2003
Typ: SPORTWAGON(KOMBI)
ab Bj. 2000 bis 05.2003
Artikelnummer-Z100
Homologationsnummer gemäß der Direktive 94/20/EG: e20*94/20*0222*00
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
max. Masse Anhänger [kg] +
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
AL34A
Katalog nr
Technische Daten:
D – Wert : 8,66 kN
Max. Masse Anhänger: 1600 kg
Max. Stützlast: 60 kg
EINLEITUNG
Max. Fahrzeuggesamtgewicht [kg]
X
Max. Fahrzeuggesamtgewicht [kg]
gibt, wo die
9,81
=
D [kN]
1000

Werbung

loading

Verwandte Anleitungen für AUTO-HAK AL34A

Inhaltszusammenfassung für AUTO-HAK AL34A

  • Seite 1 PPUH AUTO-HAK Sp.J. Zubehör: Produkcja Zaczepów Kulowych Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Anhängekupplung Art.nr-KL1AL34A AL34A Katalog nr Klasse: A50-X Technische Daten: zugelassen zur Montage an folgenden Fahrzeugtypen: Art.nr-BL1AL34A D – Wert : 8,66 kN Hersteller: ALFA ROMEO Max.
  • Seite 2 Durch die drei Löcher (an der Seite des Halters Pos. 5 auf der Zeichnung nicht zu sehen) in die die Schrauben M10x30mm (Pos.11) eingesetzt werden sollen, mit dem Bohrer ø11mm durchbohren. Anhängekupplung (Katalognummer AL34A) für folgende Durch die vier Löcher der Platte (Pos.4), in die die Schrauben M 8x25mm (Pos.12) eingesetzt Fahrzeugtypen zugelassen: , 4 Türer, ab Bj.
  • Seite 3 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. (CZ) Volný prostor ve smyslu Přílohy VII,obr. 30 Směrnice č. 94/20/EG musí být zaručen. L´espace libre doit être garanti conformément à ľannexe VII, illustracion 30 de la directive 94/20/ CE. (GB) The clearance specified in apendix VII, diagram 30 of guideline 94/20/EC must be guaranteed.

  • Seite 4: Fitting Instruction

    ALFA ROMEO 156 SPORTWAGON (Estate), produced since 2000 till 05.2003, (Recommend to make at authorized service station) catalogue no. AL34A and is prepared to tow trailers max total weight 1600 kg and max 14. Complete paint layer damaged during installation.
  • Seite 5 Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 e-mail: office@autohak.com.pl www. autohak.com.pl Towing hitch (without electrical set) Cat. no. AL34A Class: A50-X Technical data: Designed for: D-value: 8,66 kN Manufacturer: ALFA ROMEO maximum trailer weight: 1600 kg...
  • Seite 6 ALFA ROMEO 156, SPORTWAGON (BREAK), produit à partir de 2000 au (pos. 12) passent. 05.2003, numéro de catalogue AL34A et est utilisé pour tirer des remorques du 10. Placer la poutre principale de l’attelage (pos.1) aux éléments préparés (pos.4 et 5) et serrer poids total 1600 kg et de la pression totale sur la boule max 60 kg.
  • Seite 7 PPUH AUTO-HAK ż.J. Equipement du dispositif d'attelage à boule: Fabrication des dispositifs d'attelage à boule Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax +48 (59) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Dispositif d'attelage à boule sans équipement électrique AL34A Numéro de catégorie.
  • Seite 8 ALFA ROMEO 156 SPORTWAGON (Kombi), produkowanym od 2000r. do 05.2003r., (poz. 3). Zamocować kulę zgodnie z instrukcją dołączaną do zaczepu z końcówką numer katalogowy AL34A i słuŜy do ciągnięcia przyczep o masie całkowitej do 1600 kg i szybkodemontowalną. nacisku na kulę max 60 kg.

  • Seite 9: Karta Gwarancyjna

    Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 e-mail: office@autohak.com.pl www. autohak.com.pl Zaczep kulowy bez wyposaŜenia elektrycznego Nr kat. AL34A Klasa: A50-X Dane techniczne: Przeznaczony do zamontowania w samochodach: Wartość siły D : 8,66 kN Producent: ALFA ROMEO...
