Zubehör:
Art.nr-KL1R27A
Art.nr-BL1R27A

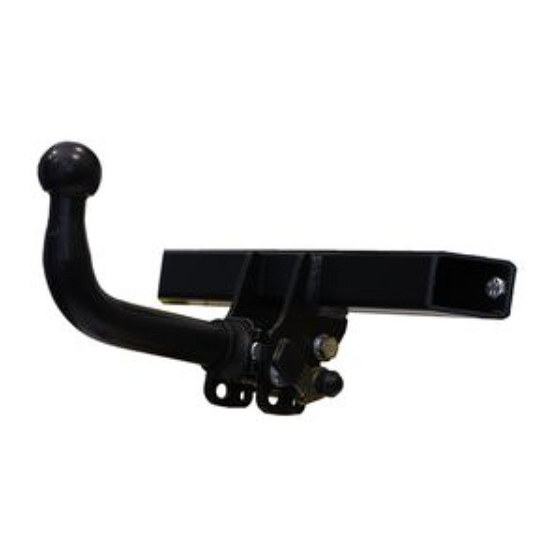

Anhängekupplung
Katalog nr
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: FIAT
Modell: DOBLO,
Typ: Lieferwagen, VAN auch MAXI
ab Bj. 01.2001 bis 09.2005 und
ab Bj. 10.2005 bis 12.2009
Homologationsnummer gemäß der Richtlinien der EKG/ONZ 55.01
Vorschrift: E20-55R-01 4191
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] +
Max. Fahrzeuggesamtgewicht [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk i Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
R27A
Technische Daten:
D – Wert : 7,9 kN
Max. Masse Anhänger: 1300 kg
Max. Stützlast: 60 kg
EINLEITUNG
X 9,81
=
1000
gibt, wo die
D [kN]
