Towbar accessories:

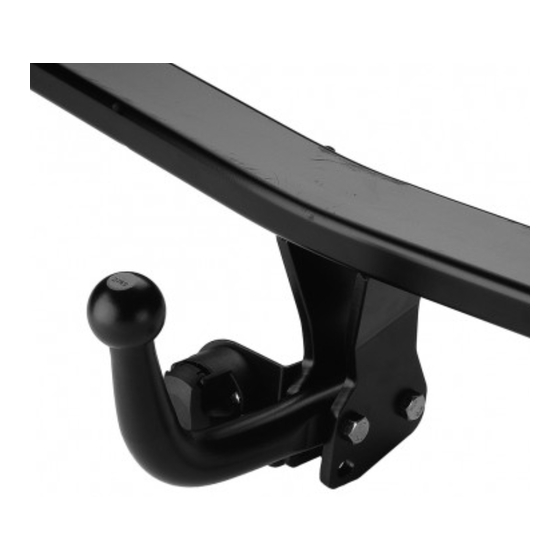

Towing hitch (without electrical set)
V65
Cat. no.
Class: A50-X
Designed for:
Manufacturer: NISSAN
Model: NOTE
produced since 2006 till 10.2013
Approval number acc. to regulations EKG/ONZ 55.01: E20-55R-01 4198
This towbar is designed according to rules of safety traffic regulations. The towing
hitch is a safety component and can be install only by qualified personnel. Any
alteration or conversion of the towing hitch is prohibited and would lead to
cancellation of design certification. Remove insulating compound and underseal
from vehicle (if present) in the area of the matting surfaces of the towing hitch.
The vehicle manufacturer's specifications regarding trailer load and max. vertical
cup load are decisive for driving whereat values for the towing hitch cannot be
exceeded.
D-value formula:
Max trailer weight [kg] x
Max vehicle weight [kg]
+
Max vehicle weight [kg]
Max trailer weight [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www. autohak.com.pl
Technical data:
D-value: 6,9 kN
maximum trailer weight: 1200 kg
maximum vertical cup load: 50 kg
Foreword
9,81
D [kN]
X
=
1000
loading

Verwandte Anleitungen für AUTO-HAK V65

Inhaltszusammenfassung für AUTO-HAK V65

  • Seite 3 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. Volný prostor ve smyslu Přílohy VII,obr. 30 Směrnice č. 94/20/EG musí být zaručen. (CZ) L´espace libre doit être garanti conformément à ľannexe VII, illustracion 30 de la directive 94/20/ CE. The clearance specified in apendix VII, diagram 30 of guideline 94/20/EC must be guaranteed.
  • Seite 4 10. Falls nötig, den durch die Montage beschädigten Farbanstrich an der Anhängekupplung ausbessern. Anhängekupplung (Katalognummer V65) für folgende Fahrzeugtypen zugelassen: NISSAN NOTE, ab Bj. 2006 bis 10.2013 dient zum ziehen der Anhänger mit der Gesamtlast von 1200 kg und der Kugelstützlast von max.

  • Seite 5: Einleitung

    PPUH AUTO-HAK Sp.J. Zubehör: Produkcja Zaczepów Kulowych Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Anhängekupplung Katalog nr Klasse: A50-X Technische Daten: zugelassen zur Montage an folgenden Fahrzeugtypen: D – Wert : 6,9 kN...
