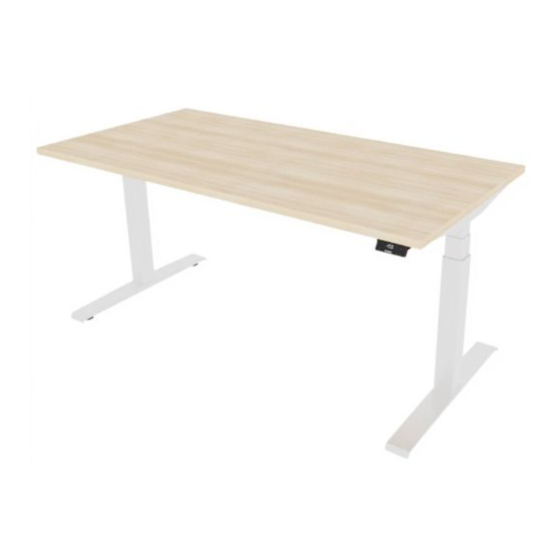

Nowy Styl eModel 2.0 Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Nowy Styl eModel 2.0
Inhaltszusammenfassung für Nowy Styl eModel 2.0
- Seite 1 2.0 Users manual Bedienungsanleitung Instrukcja obsługi Guide d’utilisation...
- Seite 2 Users manual Instrukcja obsługi Bedienungsanleitung Guide d’utilisation...
- Seite 3 https://nowystylgroup.com/files/doc/ eModel-2-0_Users-manual_E01_2020.pdf...
- Seite 4 Users manual 4 EN...
- Seite 36 Bedienungsanleitung 36 DE...
- Seite 37 UNKTIONEN DES HANDSCHALTERS: EINSTELLTASTE AUF/AB 1.1 Systeminitialisierung / Erste Inbetriebnahme 1.2 Höhenverstellung FUNKTIONEN DES HANDSCHALTERS - OPTION: HANDSCHALTER MIT DISPLAY UND MEMORY-FUNKTION 2.1 Systeminitialisierung / Erste Inbetriebnahme 2.2 Höhenverstellung 2.3 Speichern einer Position (Memory-Funktion) 2.4 Ändern der angezeigten Maßeinheit 2.5 Anpassung der angezeigten Höhe an die tatsächliche Höhe 2.6 Wiederherstellung der Werkseinstellungen ...
- Seite 38 1. Funktionen des Handschalters: Einstelltaste Auf/Ab 1.1 Systeminitialisierung / Erste Inbetriebnahme Zur Sicherstellung der korrekten Funktion des Arbeitsplatzes ist vor dem ersten Gebrauch die Initialisierung des Gestells notwendig: | Drücken und halten Sie die “Ab“ Taste,, bis der Arbeitsplatz seine niedrigste Position erreicht. Lassen Sie dann die Taste los.
- Seite 39 1.2 Höhenverstellung Verstellen der Tischplattenhöhe Verstellen der Tischplattenhöhe nach oben: nach unten: | „Auf“-Taste drücken und gedrückt halten, | „Ab“-Taste drücken und gedrückt bis die gewünschte Höhe erreicht ist. halten, bis die gewünschte Höhe erreicht ist. Die “Abwärts“ / „Aufwärts“-Bewegung des Schreibtischs wird fortgesetzt, bis die Taste losge- lassen wird oder die niedrigste / höchste jeweils mögliche Position erreicht ist.
- Seite 40 2.1 Systeminitialisierung / Erste Inbetriebnahme Hinweis: Verwenden Sie nur das vom Hersteller für den jeweiligen Produkttyp vorgesehene Steuermodul. Die Grenzen des Einstellbe- reichs werden werkseitig eingestellt. Gefahr: Während des Initialisierungs- oder Reset-Vorgangs ist der Auffahrschutz deaktiviert. Achten Sie bei diesem Prozess immer auf die potenzielle Gefahr von Quetschungen.
-
Seite 41: Speichern Einer Position (Memory-Funktion)
2.3 Speichern einer Position (Memory-Funktion) Mit Hilfe der „Auf“ / „Ab“-Tasten Schreibtisch in die gewünschte Höhe bringen – die Höhe wird auf dem Display angezeigt. „Logo“-Taste (NowyStyl) drücken Auf dem Display erscheint das Symbol „P“ Eine der nummerierten Tasten 1, 2, 3 oder 4 drücken. Die Höheneinstellung wird unter der gewählten Ziffer gespeichert, das Display zeigt ein Symbol an, z. -
Seite 42: Ändern Der Angezeigten Maßeinheit
2.4 Ändern der angezeigten Maßeinheit Die Höhe kann in Zentimetern oder Zoll angezeigt werden. Zur Änderung der Maßeinheit sind folgende Schritte auszuführen: Drücken und halten Sie die „Logo“-Taste (NowyStyl) für etwa 5 Sekunden Bestätigen Sie die Option im Menü des Handschalters durch erneutes Drü- cken der „Logo“-Taste (NowyStyl) Wählen Sie eine der Maßeinheiten durch aus, indem Sie die „Auf“... - Seite 43 2.5 Anpassung der angezeigten Höhe an die tatsächliche Höhe Wählen Sie mit den Tasten „Ab“ oder „Auf“ folgende Option aus dem Menü aus: Bestätigen Sie Ihre Auswahl durch erneutes Drücken der „Logo“-Taste (NowyStyl) Messen Sie die tatsächliche Höhe und verwenden Sie dann die Taste „Auf“ oder „Ab“, um die Ziffer auf dem Display entsprechend einzustellen.
-
Seite 44: Wiederherstellung Der Werkseinstellungen
2.6 Wiederherstellung der Werkseinstellungen Um die Werkseinstellungen des Arbeitsplatzes wiederherzustellen, sind folgende Schritte auszuführen: Drücken und halten Sie die „Logo“-Taste (NowyStyl) für etwa 5 Sekunden Wählen Sie mit den Tasten „Ab“ oder „Auf“ folgende Option aus dem Menü aus: Bestätigen Sie Ihre Auswahl durch erneutes Drücken der „Logo“-Taste (NowyStyl) Auf dem Display erscheint das Symbol ... - Seite 45 2.7 Einstellen der gewünschten höchsten und niedrigsten jeweils möglichen Position Diese Funktion begrenzt den Einstellbereich auf ausgewählte sichere Höhen unter Berücksich- tigung der Umgebungsbedingungen – Gegenstände in der Nähe des Arbeitsplatzes, z.B. ein Container unter dem Schreibtisch oder eine Fensterbank. Zum Einstellen der gewünschten höchsten und niedrigsten jeweils möglichen Position sind folgende Schritte auszuführen: Mit Hilfe der „Ab“...
- Seite 46 2.7 Einstellen der gewünschten höchsten und niedrigsten jeweils möglichen Position Zur Programmierung der gewünschten höchsten möglichen Position sind folgende Schritte auszuführen: Um die gewünschte höchste mögliche Position zu speichern, drücken Sie die „Auf“-Taste. Bestätigen Sie den Wert durch erneutes Drücken der „Logo“-Taste (NowyStyl) Um die gewünschte niedrigste mögliche Position zu programmieren, drücken Sie die “Ab“- Taste und verfahren Sie, wie bei der Programmierung der gewünschten höchsten möglichen Position.
- Seite 47 2.7 Einstellen der gewünschten höchsten und niedrigsten jeweils möglichen Position Auf dem Display wird oben und unten ein Balken angezeigt. Um die eingestellte höchste mögliche Position zu löschen, drücken Sie die „Auf“-Taste. Um die eingestellte niedrigste mögliche Position zu löschen, drücken Sie die „Ab“-Taste. Bestätigen Sie das Löschen durch Betätigen der „Logo“-Taste (NowyStyl) Um das Menü...
- Seite 48 3. Funktionsstörungen Art des Fehlers Ursache Problemlösung Abgetrenntes Stromversor- Schließen Sie das Stromver- gungskabel sorgungskabel an und über- prüfen Sie seinen Anschluss am Steuermodul. Keine Verbindung oder Überprüfen Sie die Verbin- ungenaue Verbindung von dungen der Komponenten elektrischen Komponenten mit dem Steuermodul. Keine Verbindung mit dem Handschalter an das Steuer- Handschalter...
-
Seite 49: Problemlösung
4. Fehlermeldungen auf dem Display Angezeigtes Beschreibung Problemlösung Symbol Kurzschluss des Stromversorgung trennen. Überprüfen Sie, Antriebs 1 ob die Verbindungskabel zwischen Säule und Steuermodul beschädigt sind oder schließen Sie Kurzschluss des An- den entsprechenden Motor an die entsprechende triebs 2 Buchse an. - Seite 50 4. Fehlermeldungen auf dem Display Angezeigtes Beschreibung Problemlösung Symbol Fehler des Auffahrschut- Eine Höhenverstellung ist möglich, jedoch ohne zes (Gyro-Sensor) Auffahrschutz. Überprüfen Sie den externen Gyro-Sensor und seine Verbindung mit dem Steuermodul. Widersprüchliche Stoppen Sie den Betrieb aller Elemente, die mit Fahrbefehle dem Steuermodul verbunden sind.
- Seite 51 5. Funktion der Schiebeplatte Diese Funktion ist für Schreibtisch-Versionen mit Schiebeplatte verfügbar. Lösen Sie die Schiebeverriegelung an der rechten und linken Unterseite der Tischplatte. Ziehen Sie die Tischplatte zu sich heran, indem Sie sie mit beiden Händen festhalten. Um die Tischplatte wieder in einer Arbeitsposition zu verriegeln, schieben Sie die Platte mit beiden Händen in die entgegengesetzte Richtung.
