Caratteristiche Tecniche
Ingresso: 88~132 / 176~264 selezionabile da switch SWN (fig.1)
Corrente nominale 20A@12V
Corrente max: 135% corrente nominale
Tensione mantenimento 13.8V
Segnale di presenza rete a 5 Volt.
Protezioni
Corto circuito, sovraccarico, sovratensione, sovratemperatura
Collegamenti
1. ~220 AC: connettore standard VDE per collegamento alla
rete elettrica.
2. CNT1: Connettore 3 vie a faston maschi.
3. SWP1: Interruttore luminoso. Quando è su ON si illumina
di rosso quando è presente la tensione della rete elettrica.
4. ST LED: led che da indicazione sommaria di quanta corrente viene erogata.
Avvertenze
• Prima di collegare il dispositivo alla rete accertarsi che lo switch SWN sia impostato
sulla tensione giusta di rete.
• Nella fase di messa in opera dell'impianto evitare i corti tra il contatto presenza rete
e gli altri.
• Controllare accuratamente la giusta polarità dei cablaggi prima di collegare il
connettore alla batteria.
• Il dispositivo deve essere alloggiato in un luogo asciutto.
• L'alloggiamento deve poter garantire ricambio di aria.
• La ventola di raffreddamento dell'alimentatore non deve essere avvicinata troppo
alle pareti che potrebbero influire sulla quantità di aria estratta dal dispositivo.
• Il dispositivo non deve essere per nessun motivo aperto o smontato per interventi
post vendita.
• Per qualsiasi manovra sull'impianto posizionare l'interruttore SWP1 su OFF.
• In caso di temporali con l'alimentazione di rete all'acciata è consigliabile
posizionare SWP1 su OFF per evitare che delle sovratensioni danneggino il
caricabatteria.
Dimensioni e peso
(LxWxH) 16x8x16 cm 1.4 Kg/pc
ArSilicii
Tel. +39 0577 988316
Via Sardegna,11 Loc. Fosci - 53036 Poggibonsi (Siena) Web:
Fax. +39 0577 988449 info:
Carica Batterie AL-BK20
GND
Colore filo
Rosso
Nero
Grigio
assistenza.tecnica@arsilicii.com

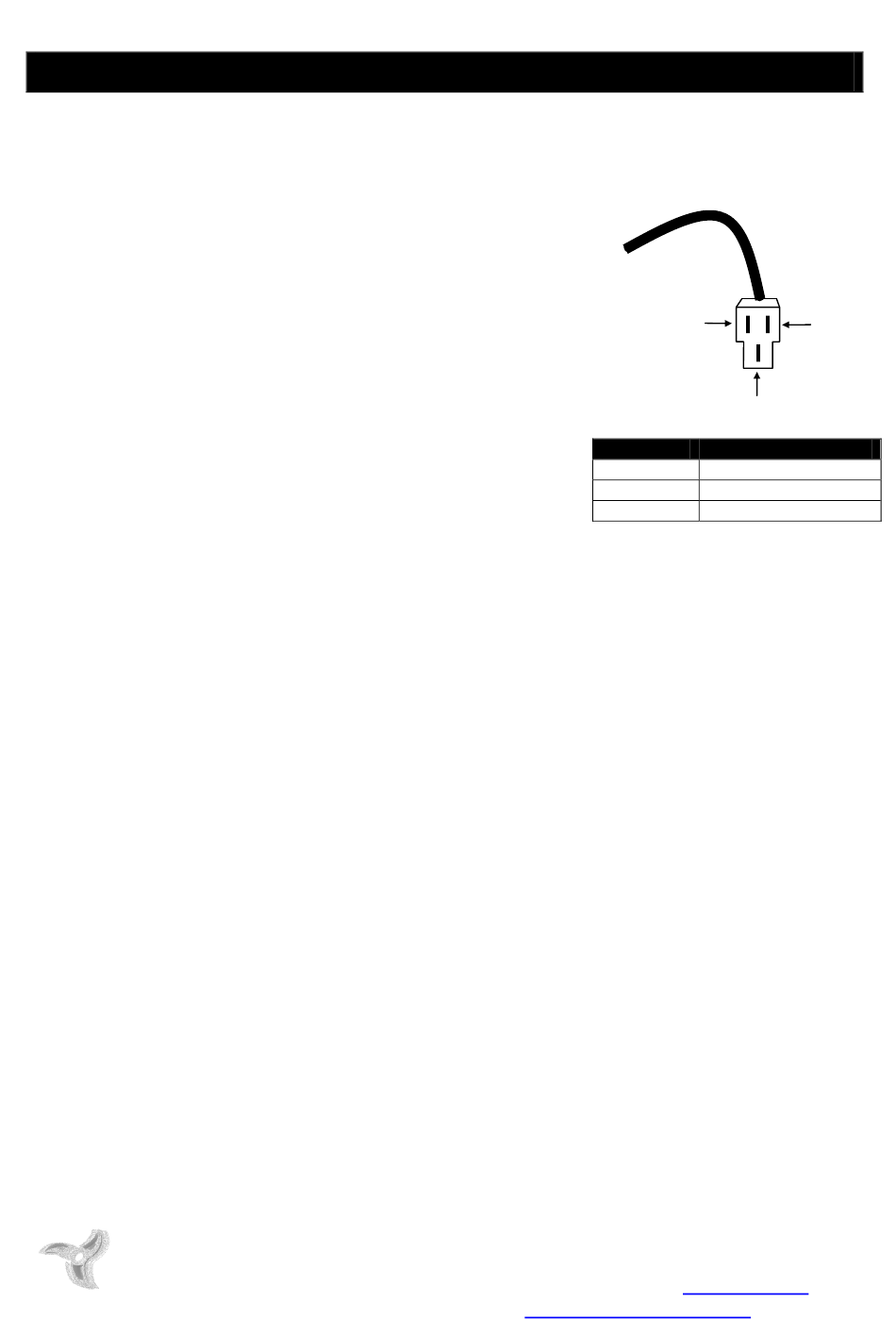

Vedi figura 1:
CNT1
+12V
Signal 220AC
Descrizione
+12V
GND
Presenza rete (5Volt)
