Schalttafel Cp4L24 - ArSilicii AL-BK20 Bedienungsanleitung

Tasten und Kontrolllampen
SW1: Taste und Kontrolllampe Hauptstromkreis Beleuchtung.
SW2: Taste Tankkontrolle – wenn man sie drückt, zeigt die Schalttafel 10 Sek. den Stand der Tanks.
SW3: Taste Batterietest – wenn man sie drückt, zeigt die Schalttafel 10 Sek. den Stand der Batterien.
SW4: Taste und Kontrolllampe Außenbeleuchtung.
SW5: Taste und Kontrolllampe Pumpe.
Anzeigen
S1 Leiste Füllstand Nutzwassertank S2, S3 Leisten Füllstände Auffangtanks
Stand
Reserve Rote LED an
1/3 ~ 2/3 Grüne LED 1/3
2/3 ~ 3/3 Grüne LED 1/3 und 2/3 an
Voll Grüne LED 1/3, 2/3 und 3/3 an
Probleme Rote LED blinkt
Die rote LED blinkt:
- Problem an der Verdrahtung der Füllstandsonde: vertauschte oder abgetrennte Drähte.
- Elektrochemischer Probleme wegen zu hoher Wasserhärte und Verkrustung der Stäbe der
Sonde.
B1 Anzeigeleiste Spannung Motorbatterie
B2 Anzeigeleiste Spannung Wohnraumbatterie
Kontrolllampe
Sie ist eingeschaltet, wenn die externe
Stromversorgung angeschlossen ist.
Kontrolllampe
Sie ist eingeschaltet, wenn mindestens eine Schmelzsicherung des Verteilers durchgebrannt ist.
Hinweise
• Das Gerät muss an einem trockenen Ort gelagert werden.
• Das Gerät darf auf keinen Fall für Eingriffe nach dem Verkauf geöffnet oder
auseinandergenommen werden.
• Für jegliche Arbeit an der Schalttafel, die Stromversorgung der Anlage über den
Batterietrennschalter ausschalten.
• Sorgfältig kontrollieren, den Speisestecker in den 4-poligen Verbinder mit Rückhaltehaken
eingesteckt zu haben.
Abmessungen und Gewicht
Abmessungen (LxWxH) 21x12x1,5 cm Gewicht ca. 130 g/St.
ArSilicii
Tel. +39 0577 988316
Anzeige
grüne LED
rote LED
Via Sardegna,11 Loc. Fosci - 53036 Poggibonsi (Siena) Web:
Fax. +39 0577 988449 info:

Schalttafel CP4L24

Batteriespannung
< 10 Volt
10 ~ 11 Volt
11 ~ 12 Volt
12 ~ 12.6 Volt
< 12.6 Volt
www.arsilicii.com
assistenza.tecnica@arsilicii.com

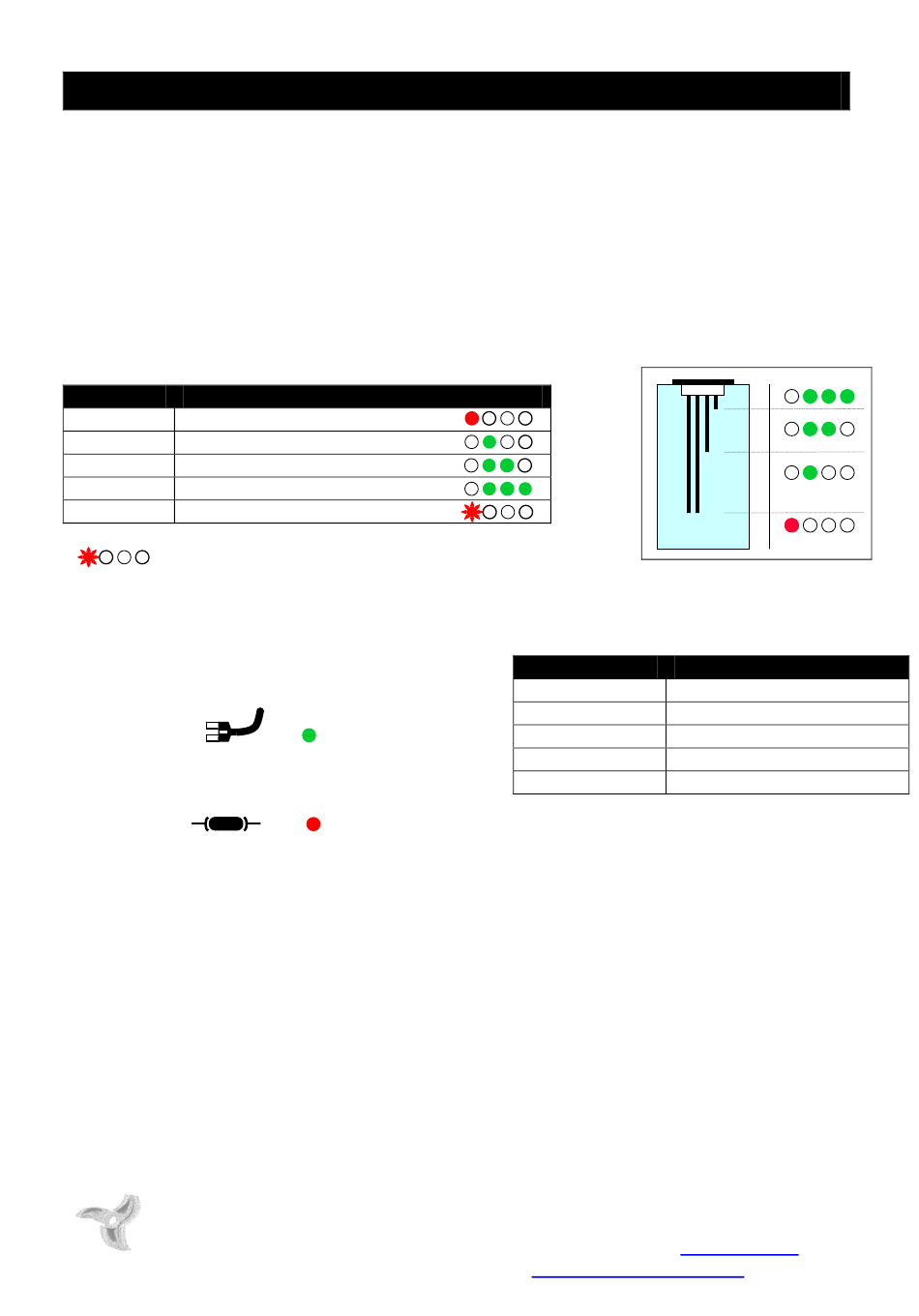

Siehe Abbildung 2:
