Boutons-poussoirs et témoins
SW1 : Bouton-poussoir et témoin général des feux.
SW2 : Bouton-poussoir de test des réservoirs, en appuyant sur cette touche, le panneau indique
l'état des réservoirs pendant 10 s.
SW3 : Bouton-poussoir de test des batteries, en appuyant sur cette touche, le panneau indique l'état
des batteries pendant 10 s.
SW4 : Bouton-poussoir et témoin de la lumière extérieure.
SW5 : Bouton-poussoir et témoin de la pompe.
Visualisations

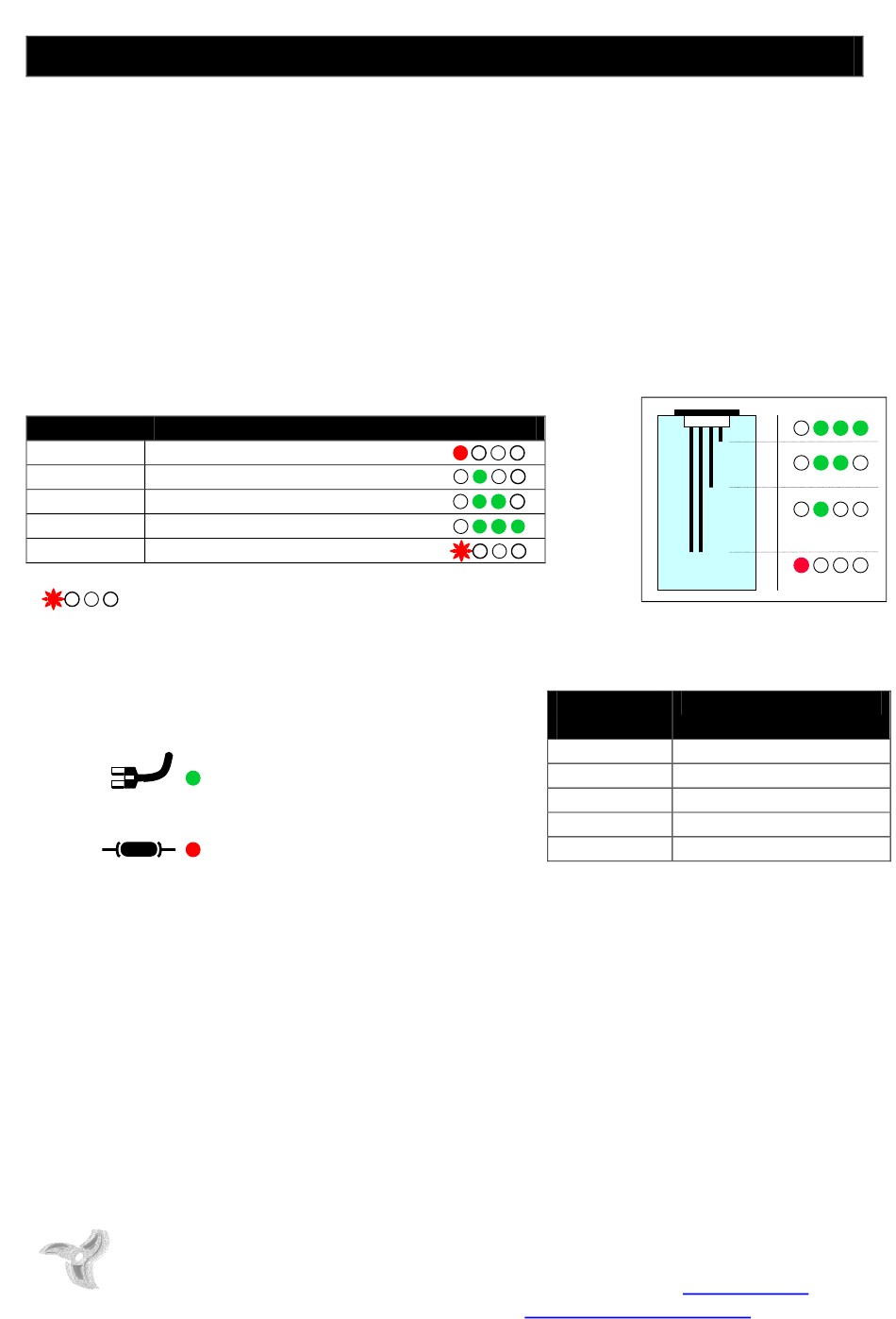

S1 barre du niveau du réservoir des eaux claires S2, S3 barres du niveau des réservoirs de récupération
Niveau
Réserve
Voyant rouge allumé
1/3 ~ 2/3
Voyant vert 1/3
2/3 ~ 3/3
Voyants verts 1/3 et 2/3 allumé
Plein
Voyants verts 1/3, 2/3 et 3/3 allumé
Défaut
Voyant rouge clignotant
Le voyant rouge clignote :
-
en cas de défaut sur le câblage de la sonde de la jauge, d'inversion de fils ou de fils débranchés,
-
en cas de défauts électrochimiques dus à la dureté excessive de l'eau ayant incrusté les tiges de la
sonde.
B1 barre de visualisation de la tension de la batterie du moteur
B2 barre de visualisation de la tension de la batterie des services
Témoin
Allumé lorsque l'alimentation externe est insérée.
Témoin
Allumé lorsqu'un ou plusieurs fusibles du distributeur sont
brûlés.
Avertissements
• Le dispositif doit être placé dans un endroit sec.
• Le dispositif ne doit, en aucun cas, être ouvert ou démonté pour des interventions après-vente.
• Pour toute intervention sur le panneau de contrôle, couper l'alimentation de l'installation à
l'aide du coupe-circuit de la batterie.
• Contrôler soigneusement l'insertion du connecteur d'alimentation dans le connecteur à
quatre pôles à verrouillage avant de donner la tension à l'installation.
Dimensions et poids
Dimensions (L x l x H) 21 x 12 x 1,5 cm Poids unitaire environ 130 g
ArSilicii
Tel. +39 0577 988316
Panneau de commande CP4L24
Visualisation
voyant vert
voyant rouge
Via Sardegna,11 Loc. Fosci - 53036 Poggibonsi (Siena) Web:
Fax. +39 0577 988449 info:
Tension
de la batterie
< 10 V
Voyant rouge clignotant
10 ~ 11 V
11 ~ 12 V
Voyant vert 1/3 allumé
12 ~ 12,6 V
Voyant vert 2/3 allumé
> 12,6 V
Voyant vert 3/3 allumé
www.arsilicii.com
assistenza.tecnica@arsilicii.com
Voir figure 2 :
Visualisation
Voyant rouge allumé
