ArSilicii AL-BK20 Bedienungsanleitung Seite 16

Technische Daten
Eingang: 88~132 / 176~264 wählbar über Schalter SWN (Abb. 1)
Nennstrom 20A@12V
Maximalstrom: 135% des Nennstroms
Erhaltungsspannung 13.8V
Netzanzeige 5 Volt
Schutzeinrichtungen
Kurzschluss, Überlastung, Überspannung, Übertemperatur
Anschlüsse
9. ~220 AC: Standardstecker VDE zum Anschluss an das
Stromnetz.
10. CNT1: 3-Wege-Stecker Faston.
11. SWP1: Leuchtschalter. Wenn er auf ON steht, leuchtet er
rot wenn die Netzspannung anliegt.
12. ST LED: LED-Anzeige, die summarisch angibt, wie viel Strom abgegeben wird.
Hinweise
• Bevor man das Gerät an das Stromnetz anschließt, sicherstellen, dass der Schalter
SWN auf die richtige Netzspannung eingestellt ist.
• Während der Inbetriebsetzung der Anlage, Kurzschlüsse zwischen dem Kontakt der
anliegenden Netzspannung und den anderen Kontakten vermeiden.
• Sorgfältig die richtige Polarität der Verdrahtungen kontrollieren, bevor man den
Stecker an die Batterie anschließt.
• Das Gerät muss an einem trockenen Ort gelagert werden.
• Der Sitz muss den Luftwechsel garantieren.
• Das Kühlgebläse des Netzgeräts darf nicht zu nahe an die Wände kommen, da diese
den Luftstrom beeinflussen könnten.
• Das Gerät darf auf keinen Fall für Eingriffe nach dem Verkauf geöffnet oder
auseinandergenommen werden.
• Für alle Arbeiten an der Anlage, den Schalter SWP1 auf OFF stellen.
• Im Fall von Gewittern bei anliegender Netzspannung sollte man den Schalter SWP1
auf OFF stellen, um zu vermeiden, dass Überspannungen das Ladegerät
beschädigen.
Abmessungen und Gewicht
(LxWxH) 16x8x16 cm 1.4 kg/St.
ArSilicii
Tel. +39 0577 988316
Via Sardegna,11 Loc. Fosci - 53036 Poggibonsi (Siena) Web:
Fax. +39 0577 988449 info:
Batterieladegerät AL-BK20
Drahtfarbe
Rot
Schwarz
Grau
assistenza.tecnica@arsilicii.com

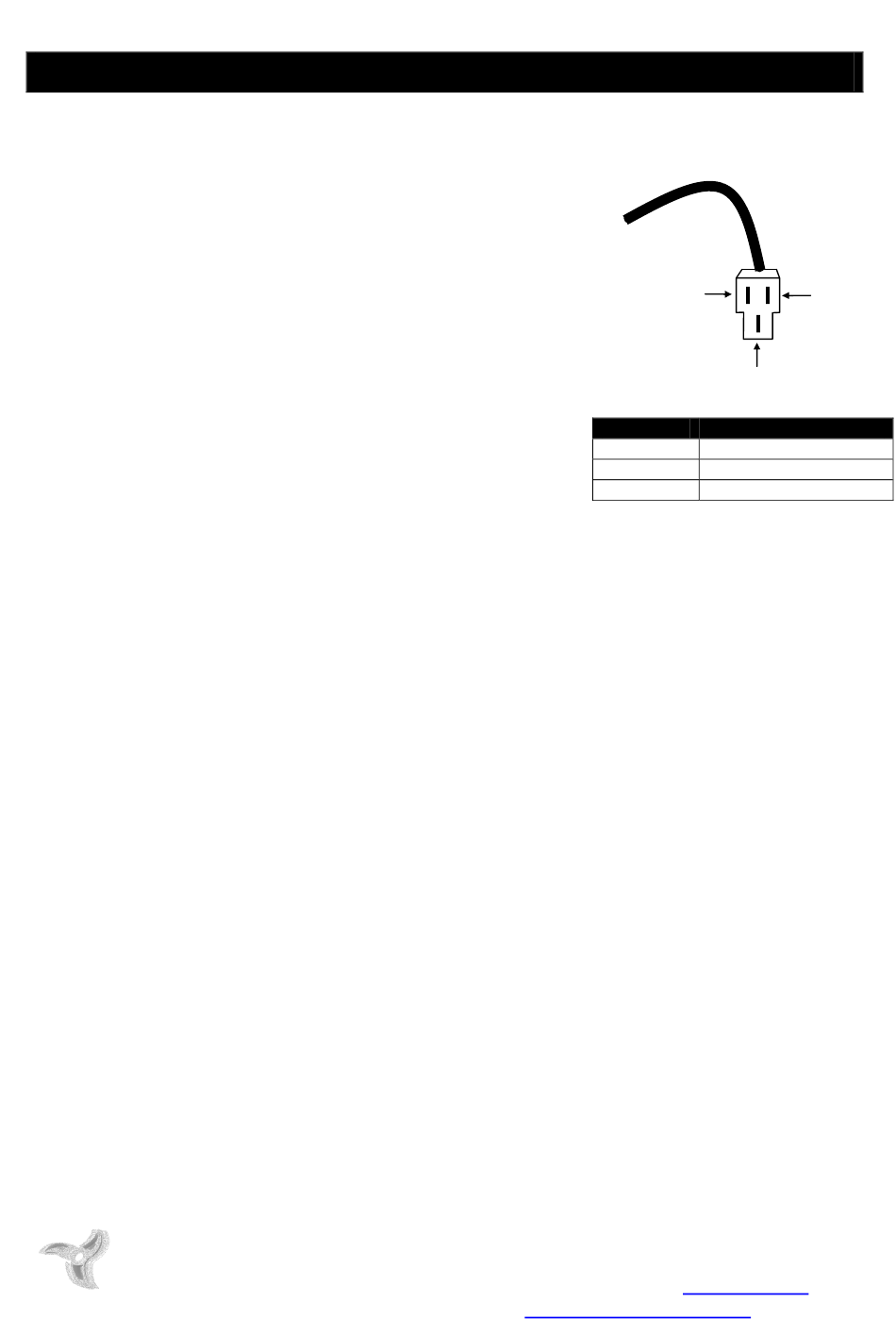

Siehe Abbildung 1:
CNT1
GND
Signal 220AC
Beschreibung
+12V
GND
Netzversorgung (5 Volt)
www.arsilicii.com
+12V
