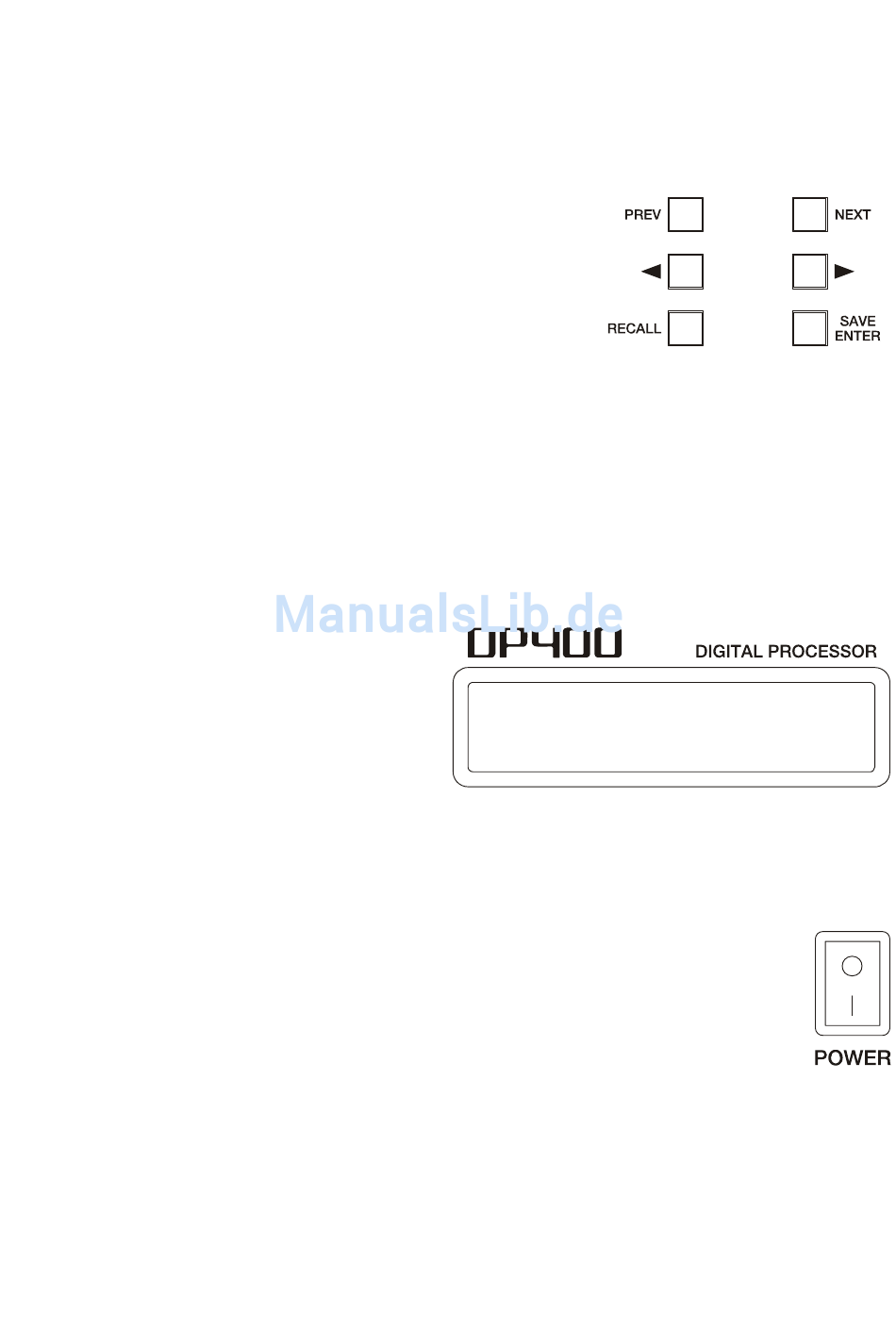

PREVIOUS- und NEXT-Bedienelemente
Diese Bedienelemente erlauben es dem Anwender, je nach der durch Drücken des Encoders im
Menü vorgenommenen Einstellung von einem Bildschirm zum nächsten zu wechseln. Befinden wir uns,
beispielsweise, im PROGRAM-Bildschirm, so können wir innerhalb des PROGRAM-Menüs durch
Drücken der Bedienelemente PREVIOUS und NEXT von einem einstellbaren Parameter zum vorherigen
oder zum nächsten wechseln.
Bedienelemente ◄ und ►
Sie werden verwendet, um die Einstellungen auf der über die
Schaltfelder PREVIOUS und NEXT ausgewählten Bildschirmanzeige
vorzunehmen. Sobald die durchzuführende Einstellung ausgewählt
wurde, ist der ENCODER für die numerische Einstellung des
verwendeten Parameters einzusetzen.
Bedienelement SAVE/ENTER
Dieses Element dient zum Speichern neuer Programme im Speicher der Einheit. Des weiteren
erfüllt es die Funktion einer ENTER-Taste zur Bestätigung bestimmter Vorgänge.
RECALL-Taste
Diese Taste wird benutzt, um bereits ausgeführte und im Speicher des DP400 gespeicherte
Programme zu laden. Um ein im Gerät gespeichertes Programm zu laden, ist die RECALL-Taste zu
drücken und mithilfe des ENCODERS das gewünschte Programm auszuwählen. Nach erfolgter Auswahl
ist die ENTER-Taste zu drücken.
LCD-Display
Das LCD-Display ist blau hinterleuchtet und
enthält zwei Zeilen zu je 20 Zeichen.
•
Oben links erscheinen Informationen zu
den Eingängen (IN) oder Ausgängen
(OUT), die gerade bearbeitet werden.
•
Oben rechts sowie unten erscheint der zugehörige Wert des ausgewählten Parameters innerhalb
des zu bearbeitenden Ein- oder Ausgangs.
•
Ebenso zeigt das LCD-Display mit einem Sternsymbol an, wenn eine Änderung am derzeitigen
Programm vorgenommen wurde.
ON-OFF-Schalter
Dieser Schalter dient zum Ein- und Ausschalten des Geräts. Stellen Sie bitte vor dem
Einschalten des Systems sicher, dass die Elektroinstallation einwandfrei vorgenommen
wurde.
8
