Elektronische Zähler
Hier sehen Sie wie die elektronischen Stromzähler, die derzeit von den Stadtwerken
Mössingen eingebaut werden, aussehen und aufgebaut sind. Außerdem können Sie
anhand der Beschreibung zum Anzeigendisplay und der normalen Sequenzabfolge
sehen, welche Werte Ihnen wann angezeigt werden.
Die ZMF100-Zähler erfassen den Wirk- und
Dreiphasen-Vierleitern-Netzen.

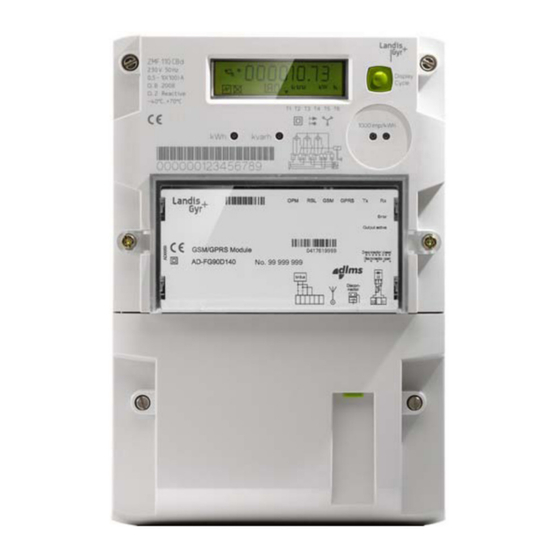

Außenansicht eines elektronischen Zählers
Blind-Energieverbrauch in allen
Werbung
Verwandte Anleitungen für Landis+Gyr ZMF100
Inhaltszusammenfassung für Landis+Gyr ZMF100
- Seite 1 Mössingen eingebaut werden, aussehen und aufgebaut sind. Außerdem können Sie anhand der Beschreibung zum Anzeigendisplay und der normalen Sequenzabfolge sehen, welche Werte Ihnen wann angezeigt werden. Außenansicht eines elektronischen Zählers Die ZMF100-Zähler erfassen den Wirk- und Blind-Energieverbrauch in allen Dreiphasen-Vierleitern-Netzen.
- Seite 2 Gehäuse eines Stromzählers Außenansicht 10 Schraube mit 1 Gehäusefront 6 Optische Schnittstelle Plombiervorrichtung 7 Prüfdiode Blindenergie 2 Aufhängeöse 11 Klemmendeckel (rot) 3 Anzeige (LCD) 8 Prüfdiode Wirkenergie 12 Unterbrecherknopf (rot) je schneller die LED blinkt, desto mehr Strom wird verbraucht 13 Schraube mit 4 Anzeigetaste 9 AMR-Modulaussparung...
- Seite 3 Flüssigkristallanzeige (LED) 1 Anzeige der Wirkenergierichtung (+ P: Bezug, - P: Rücklieferung) 1 Anzeige der Bindenergieleistung (+ Q: Bezug, - Q: Rücklieferung) 2 Wertefeld (acht Segment-Anzeigen) 3 Einheiten-Anzeigen 4 vier Pfeilsymbole für Tarifanzeige 5 Phasenspannungsanzeige (blinkt bei umgedrehtem Drehfeld) 6 Betrugserkennungsanzeige 7 Indexfeld 8 Unterbrechungssymbol 9 Medien-Symbole (Wasser, Wärme, Gas, Strom)
- Seite 4 Normale Anzeigensequenz Ein kurzes Drücken der Anzeigetaste (4) bewirkt, dass der nächste Wert der Sequenz angezeigt wird. Durch wiederholtes kurzes Drücken kann man bis zum Ende der Sequenz gelangen, wo „End“ angezeigt wird. Danach beginnt der Auto- Scroll von vorne. Energiebezug in kWh Tarif 1 Energiebezug in kWh Tarif 2 Energiebezug in kWh Tarif 3...
