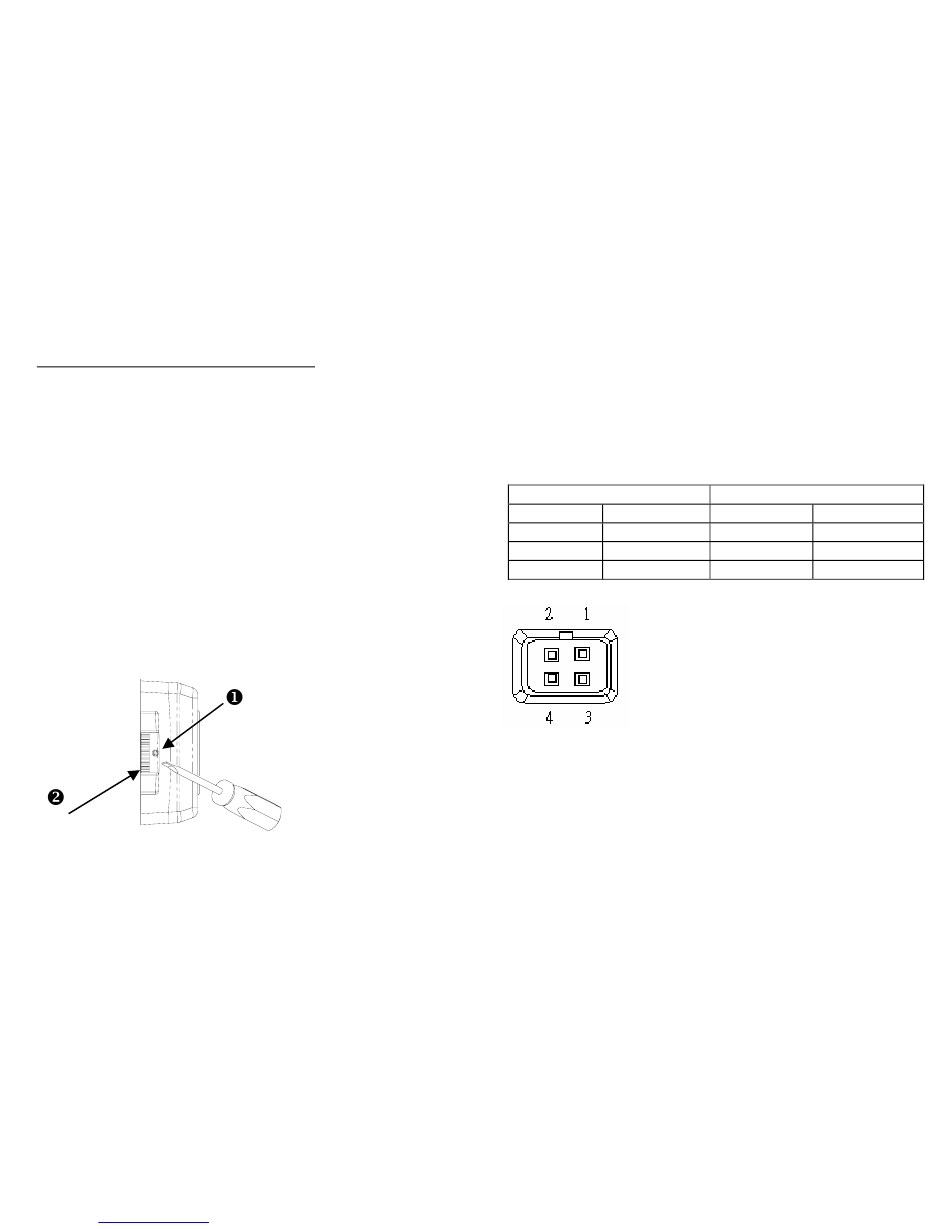

8.4 Beschrijving van de back-focus en van de A-I-aansluiting
Via de back-focus-instelling wordt de afstand tussen de beeldopnemer en het objectief
veranderd.
1. Controleer voor de montage van het objectief of de afstand tussen
CCD-beeldopnemer en objectiefschroefdraadhouder juist gekozen is. Bij C-mount
objectieven
moet de afstand van de beeldopnemer worden vergroot.
2. Draai daarvoor de fixeerschroef (1) met behulp van de bijgevoegde schroevendraaier los.
3. Verander nu via het draaiwieltje aan de zijkant (2) de afstand tussen de beeldopnemer en
het
objectief zo dat het beeld scherp wordt. Bij variofocalobjectieven moet u de back-focus aan
beide extremen van de brandpuntsafstand aanpassen.
4. Draai de fixeerschroef na de instelling vast.
Opmerking:
Kan via het objectief geen scherp beeld worden bereikt, dan moet de instelling van de back-
focus-instelling worden gecontroleerd en evt. worden veranderd.
Downloaded from www.Manualslib.com manuals search engine
Mogelijke objectieftypen
Op deze serie camera's kunnen vier objectieftypen worden gebruikt. Daartoe tellen
Objectieven met een vaste en handmatige diafragmaregeling.
Objectieven met een geregelde diafragmaregeling (DC/DD en VD)
Objectieven met een directe regeling (DC/DD)
Auto-iris-aansluitingstoewijzing
DC-aansluiting
PIN 1 Damping -
PIN 2 Damping +
PIN 3 Driving +
PIN 4 Driving -
90
Vi deo-aanslui ting
PIN 1 Spanning
PIN 2 Niet toegewezen
PIN 3 Videosignaal
PIN 4 Afscherming
