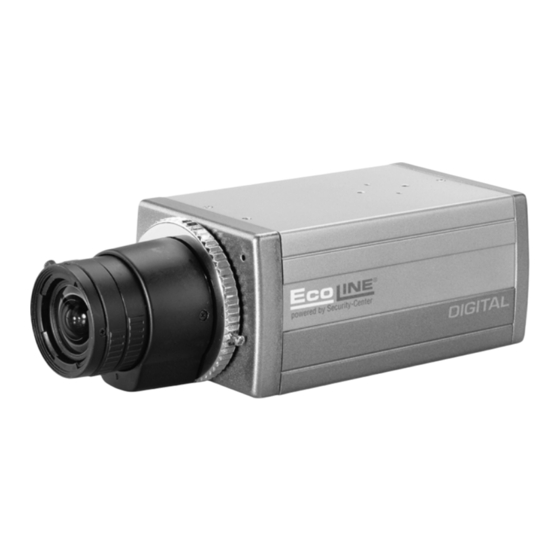

Videoüberwachungskamera
Installationsanleitung
Video surveillance camera ........10
Installation Guide
Caméra vidéo de surveillance....18
Instructions d'installation
Videosorveglianza camera.........27
Istruzioni per il montaggio
Videobewakingscamera............ 36
Installatie-instructies
Video overvågning kamera....... 44
Installations Guide
TV7000
TV7001
TV7002
TV7003
TV7004
TV7005
TV7006
TV7007
1
Werbung
Verwandte Anleitungen für Security-Center ECOLINE-TV7000
Inhaltszusammenfassung für Security-Center ECOLINE-TV7000
- Seite 1 Videoüberwachungskamera Installationsanleitung Video surveillance camera ……..10 Installation Guide Caméra vidéo de surveillance….18 Instructions d’installation Videosorveglianza camera..27 Istruzioni per il montaggio Videobewakingscamera………… 36 Installatie-instructies Video overvågning kamera……. 44 Installations Guide TV7000 TV7004 TV7001 TV7005 TV7002 TV7006 TV7003 TV7007...
- Seite 2 1. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser ECOLINE- Videoüberwachungskamera. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
- Seite 3 4. Sicherheitshinweise Öffnen Sie niemals diese Kamera, um die Gefahr eines elektrischen Schlags oder den Verlust der Gerätegarantie zu vermeiden. Regen und Feuchtigkeit vermeiden. Die Kamera nicht an nassen Orten ver- wenden. Die Kamera ist nur für den Einsatz im Innenbereich vorgesehen.
-
Seite 4: Beschreibung Der Kamerarückseite
5. Montagehinweise Wird die Kamera im Außenbereich eingesetzt ist diese in ein geeignetes Wetterschutzgehäuse zu montieren. Dieses sollte über eine ausreichende Heizung verfügen und darüber hinaus Feuchtigkeit und direkte Sonneneinstrahlung von der Kamera fernhalten. Ferner wird der Einsatz von Auto-Iris-Objektiven empfohlen, die sich besser auf wechselnde Lichtverhältnisse einstellen können. - Seite 5 (1) Video Ausgang NC-Ausgang. Hier wird das Videosignal der Kamera abgegriffen (Signalpegel 1V s-s). (2) Gleichstrom-Antriebssignalregler Justieren Sie manuell den Pegel des Gleichstrom- Antriebssignals und verändern Sie damit die Öffnung der Blende des DC-Auto-Iris-Objektivs. Bei Auto-Iris-Objektiven die ein Videoantriebs- signal erfordern wird diese Einstellung am Objektiv vorgenommen.
-
Seite 6: Installation
(6) Wahlschalter für das Steuersignal bei autom. Blendensteuerung (VIDEO DR, DC DRIVE) Abhängig vom Objektiv wählen Sie das entsprechende Steuersignal: VIDEO DR: Wählen Sie diese Einstellung, wenn das angeschlossene Auto-Iris-Objektiv ein Videoantriebssignal erfordert. DC DRIVE: Wählen Sie diese Einstellung, wenn das angeschlossene Auto-Iris-Objektiv ein DC- Gleichstrom-Antriebssignal erfordert. - Seite 7 Schrauben Sie nun das Objektiv auf und vergessen Sie nicht, die Schutzkappe der Objektivlinse zu entfernen. Bei Auto-Iris- Objektiven ist zusätzlich der Stecker des Objektivs in den dafür vorgesehenen Anschluß (7) der Kamera zu stecken und die richtige Objektivantriebssignaleinstellung (6) vorzunehmen.
- Seite 8 • Bei Auto-Iris Objektiven: Ist der Stecker eingesteckt und der Antriebssignalregler aufgedreht? • Herrscht am Ort der Kamera eine für dieses Kameramodel ausreichende Beleuchtung? Montieren Sie die Kamera nun auf die Kamerahalterung und richten Sie diese aus. Achten Sie darauf bei staubiger Umgebung ein Schutzgehäuse zu verwenden.
- Seite 9 9. Technische Daten...
