Lieber Kunde Ihr neuer Akku-Bohrschrauber ist einfach zu handhaben. Diese leistungsstarke Maschine ist vielseitig einsetzbar und für jeden Heimwerker ein unverzichtbares Werkzeug. Wir wünschen Ihnen viel Freude damit! Dieser Akku-Bohrschrauber wurde entsprechend den Anforderungen der geltenden europäischen Normen und des deutschen Geräte- und Produktsicherheitsgesetzes gebaut. -
Seite 3: Verwendung
Verwendung BAS18V2 bezeichnet einen Akku-Bohrschrauber mit einer Nennspannung von 18 V WJB-DC 21V400 bezeichnet das zugehörige Ladegerät mit einer Ausgangspannung von 21 V bestimmungsgemäße Gebrauch dieses Akku-Bohrschraubers umfasst Schraubarbeiten, sowie das Bohren in Holz, holzähnlichen Werkstoffen (wie z.B. Spanplatten und Gipskarton Platten), Kunststoff und Metall. Zum Bohren in Stahl wird ein maximaler Bohrerdurchmesser von 6 mm empfohlen. -
Seite 4: Technische Daten
Technische Daten Akku- Bohrschrauber und Akku Nennspannung 18 V Akku-Typ 15 x 1,2 V , Ni-Cd, 1200 mAh Max. Drehmoment 7,12 Nm Leerlaufdrehzahl n 0 - 550 min Durchmesser Bohrerschaft 0,8 bis 10 mm Max. Bohrkapazität Bohren in Metall 6 mm Bohren in Holz 10 mm Bohren in Kunststoff... -
Seite 5: Symbole Und Kurzzeichen
WARNUNG Abhängig davon, wie Sie das Elektrowerkzeug einsetzen, können tatsächlichen Vibrationswerte angegebenen abweichen. Ergreifen Maßnahmen, sich gegen Vibrationsbelastungen zu schützen. Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist. Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Werkzeugaufsätze, Warmhalten der Hände, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe. -
Seite 6: Sicherheitshinweise Für Elektrowerkzeuge
Sicherheitshinweise für Elektrowerkzeuge Machen Sie sich anhand dieser Gebrauchsanweisung mit der Nutzung, den Einstellmöglichkeiten und Funktionen der Schalter dieses Elektrowerkzeuges vertraut. Verinnerlichen Sie Sicherheitshinweise und Anweisungen und befolgen Sie diese, um mögliche Risiken und Gefahren zu vermeiden. Wenden Sie sich an eine qualifizierte Fachkraft oder Ihren Fachhändler, wenn Sie nach dem Lesen dieser Gebrauchsanweisung noch Fragen haben und lassen Sie sich die ordnungsgemäße Benutzung erklären. -
Seite 7: Der Anschlussstecker Des Elektrowerkzeuges Muss In Die Steckdose
Allgemeine Sicherheitshinweise für Elektrowerkzeuge - Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. - Seite 8 Allgemeine Sicherheitshinweise für Elektrowerkzeuge - Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
- Seite 9 Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
- Seite 10 Allgemeine Sicherheitshinweise für Elektrowerkzeuge - Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sicherheitshinweise für Akku-Bohrschrauber Tragen Sie Gehörschutz beim Bohren. Die Einwirkung von Lärm kann Gehörverlust bewirken.
- Seite 11 Sicherheitshinweise für Ladegeräte Prüfen Sie das Ladegerät regelmäßig auf Schäden, insbesondere das Verbindungskabel und das Gehäuse. Ein beschädigtes Batterieladegerät darf erst wieder benutzt werden, nachdem es repariert wurde. Verwenden Sie das Ladegerät niemals in Umgebungen mit explosiven oder entflammbaren Materialien. Sorgen Sie während des Ladevorgangs immer für eine ausreichende Lüftung.
- Seite 12 Das Ladegerät eignet sich nur für den privaten Gebrauch in Verbindung mit einer normalen Haushaltssteckdose. Versuchen Sie niemals, das Ladegerät mit einer Netzsteckdose einer anderen Spannungszahl zu verbinden. Laden Sie keine nicht-wiederaufladbaren Batterien auf. Stellen Sie beim Aufaden des Akku-Packs eine gute Belüftung sicher. Es können Gase entstehen! Sicherheitshinweise für Akku-Packs 4.10...
- Seite 13 Restrisiken 4.11 Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges unter anderem auftreten: Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Elektrowerkzeug über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.
-
Seite 14: Besondere Maßnahmen
Besondere Maßnahmen Verwenden Sie immer eine Schutzbrille Tragen Sie eine Staubschutzmaske. Beim Bohren kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden. Verwenden Sie bei der Arbeit einen Gehörschutz. - 14 - BAS18V2_B0108.4012.IMDE.80.03_V2.indd 14 8/18/10 12:53:15 PM... -
Seite 15: Beschreibung
Beschreibung 1 Schnellspannbohrfutter 2 Ring zur Drehmomenteinstellung 3 Gehäuse-Abdeckung 4 Ein-/Ausschalter 5 Rechts-/Linkslauf-Umschalter 6 Akku-Pack 7 Entriegelungstaste 8 Kombi-Bit - 15 - BAS18V2_B0108.4012.IMDE.80.03_V2.indd 15 8/18/10 12:53:16 PM... -
Seite 16: Lieferumfang

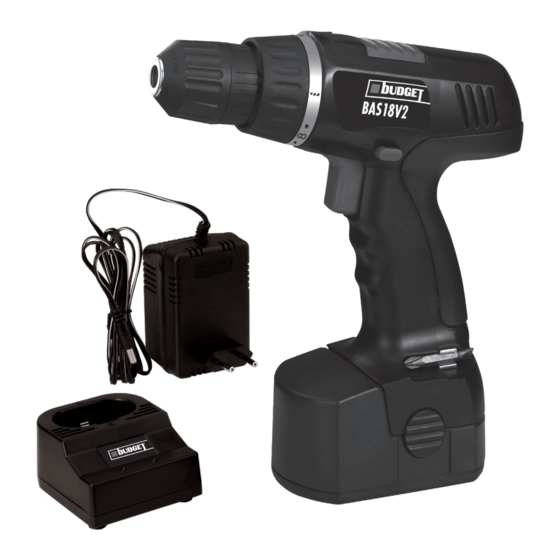

Lieferumfang Batterie Bohrschrauber Akku-Pack Ladegerät (2teilig) Kombi-Bit (PH2, 6) Vor dem Gebrauch Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Gebrauchsanweisung sowie die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung des Ladegerätes mit der Netzspannung übereinstimmt und das Ladegerät mit dem richtigen Stecker ausgerüstet ist. -
Seite 17: Aufladen Des Akkus
Aufladen des Akkus Nach dem Auspacken muss zunächst der Akku-Pack (6) aufgeladen werden. Drücken Sie auf beiden Seiten des Akkus (6) die Entriegelungstaste (7) am unteren Handgriff des Bohrschraubers, um den Akku zu entnehmen. 6 Akku 7 Entriegelungstaste Stecken Sie den Akku in das Ladegerät. Der Akku kann nur in einer Position in das Ladegerät eingesetzt werden. - Seite 18 Weitere Sicherheitshinweise und Arbeitshinweise für den Akku und zum Aufladen Akkus erreichen ihre volle Kapazität nach etwa fünf Lade-/Entladevorgängen Stellen Sie sicher, dass der Akku beim ersten Ladevorgang vollständig geladen wird. Akkus entladen sich bei längerer Lagerung selbständig. Auch wenn Sie das Werkzeug monatelang nicht benutzen, müssen die Akkus zwischenzeitlich geladen werden.
- Seite 19 WARNUNG Prüfen Sie den Akku, Ladegerät und den Bohrschrauber vor jedem Gebrauch auf Mängel! Beschädigte Teile dürfen nicht benutzt werden! Sie müssen durch qualifiziertes Fachpersonal instand gesetzt werden! Öffnen Sie Akkus niemals! Verwenden Sie für den mitgelieferten Akku nur das mitgelieferte Ladegerät! Verwenden Sie das mitgelieferte Ladegerät nicht für andere Akkus!
-
Seite 20: Einspannen Eines Bohrers
Einspannen eines Bohrers WARNUNG Verwenden Sie keine verformten, stumpfen oder beschädigten Bohrer! Achten Sie auf den Einsatzbereich der verwendeten Bohrer! Bohrer können beim Einsatz sehr heiß werden. Lassen Sie die Bohrer abkühlen, bevor Sie einen Wechsel durchführen! Wählen Sie einen Bohrer, der für Ihre Anwendung geeignet ist und entfernen Sie den Akku: Metallbohrer Holzbohrer... -
Seite 21: Inbetriebnahme
WARNUNG Nachdem Sie einige Bohrungen vorgenommen haben, entnehmen Sie den Akku und prüfen Sie erneut den festen Sitz des Bohrers. Vorsicht, der Bohrer ist heiß! Inbetriebnahme Kontrollieren Sie das Elektrowerkzeug, Kabel, Stecker und die Zubehörteile auf Transportschäden. Nehmen Sie das Elektrowerkzeug keinesfalls in Betrieb, wenn es sichtbare Beschädigungen aufweist. -
Seite 22: Starten Und Drehzahlregulierung
10.1 Starten und Drehzahlregulierung Das Drücken des Ein-/Ausschalters (4) startet den Motor des Elektrowerkzeuges. Das Bohrfutter dreht sich. Sie können die Drehzahl stufenlos zwischen 0 und 550 min-¹ regulieren. Die optimale Drehzahl beim Bohren ist abhängig von der Art des zu bohrenden Materials und von der Art und Beschaffenheit des Bohrers. -
Seite 23: Drehmomenteinstellung Bei Schraubarbeiten
10.3 Drehmomenteinstellung bei Schraubarbeiten Erläuterungen zum Drehmoment: Das Drehmoment ist umgangssprachlich die Drehkraft, mit der der Bohrschrauber die Schraube in das Material hineindreht. Die Drehkraft kann bei Ihrem Bohrschrauber verstellt, bzw. begrenzt werden, um die Schraube, das Material und die Schraubwerkzeuge zu schonen. -
Seite 24: Drehmomenteinstellung Bei Bohrarbeiten
Finden Sie die für Ihre Schraubanwendung richtige Einstellung des Drehmoments. Machen Sie eine Probe. Beginnen Sie mit einem niedrigen Drehmoment und erhöhen Sie stufenweise das Drehmoment, bis die Schraube vollständig versenkt ist und beide Teile fest verbunden sind. Wenn das Drehmoment zu hoch eingestellt ist, reißen die Schrauben ab, oder die Schraubenköpfe und Bits werden zerstört. - Seite 25 Achten Sie darauf, dass das zu bearbeitende Werkstück gut gesichert ist und nicht weggeschleudert werden kann Benutzen Sie, falls möglich, Spannvorrichtungen oder einen Schraubstock. Halten Sie den Akku-Schrauber immer mit beiden Händen. Halten Sie den Akku-Schrauber immer gerade. Wenn Sie den Bohrer schief ansetzen, kann der Bohrer leicht verhaken.
-
Seite 26: Reinigung, Lagerung, Reparatur
Schraubarbeiten: Drücken Sie mit stetig erhöhtem Druck auf die Schraube. Im Bohrloch festsitzende Bohrer können durch Ändern der Laufrichtung wieder herausgedreht werden. Halten Sie die Lüftungsschlitze stets frei und sauber. Reinigen Sie diese ggf. mit einer weichen Bürste oder Pinsel. Das Bohrfutter ist von Zeit zu Zeit auf Beschädigungen hin zu prüfen. -
Seite 27: Störung Und Behebung
Störung und Behebung Problem Mögliche Ursache Lösung 1. Das Akkublock inkorrekt 1. Überprüfen Sie, dass der Elektrowerkzeug eingesetzt. Akkublock vollständig in das arbeitet trotz Elektrowerkzeug eingebaut eingesetztem ist und fest durch die Akkublock nicht. Verriegelungslaschen gehalten wird. 2. Akkublock nicht geladen oder 2. -
Seite 28: Entsorgung
Entsorgung Beachten Sie folgende Hinweise: Altgeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll! Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät bei den -falls vorhanden- eingerichteten Rücknahmestellen abzugeben. - Seite 29 Seit 01.10.1998 dürfen alle verbrauchten Batterien NICHT mehr in den Hausmüll. Die Batterien müssen zum Handel – also in die BATT-Boxen – oder zu den Sammelstellen der Kommunen ZURÜCKGEBRACHT werden. Bitte HELFEN SIE MIT, dass alle zugunsten unserer Umwelt mitmachen: Sprechen Sie Verwandte, Bekannte und Freunde an. Bei weiteren Fragen oder auch, wenn der Händler um die Ecke keine BATT-Box hat, wenden Sie sich bitte an das GRS INFO-TELEFON: 01805 - 80 50 30...
-
Seite 30: Gewährleistung
Kaufquittung Gerätebezeichnung / Typ / Marke Beschreibung des aufgetretenen Mangels mit möglichst genauer Fehlerangabe. Bei Gewährleistungsanspruch oder Störungen wenden Sie sich bitte persönlich an Ihr Verkaufshaus. GWL 7/08 E/DE BAS18V2 GERMAN 100817 - 30 - BAS18V2_B0108.4012.IMDE.80.03_V2.indd 30 8/18/10 12:53:18 PM... -
