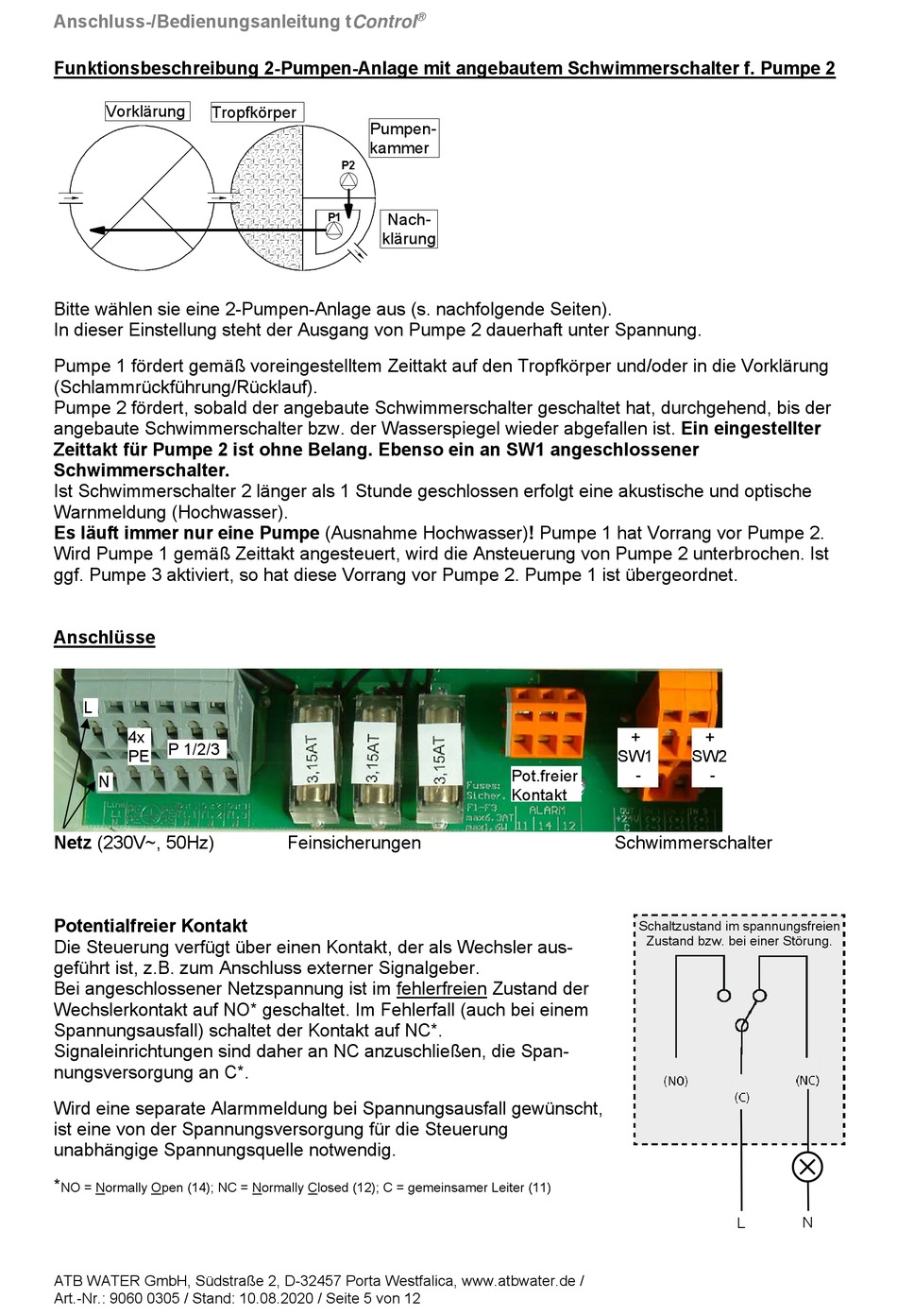

Anschluss-/Bedienungsanleitung tControl
Funktionsbeschreibung 2-Pumpen-Anlage mit angebautem Schwimmerschalter f. Pumpe 2
Vorklärung
Tropfkörper
Bitte wählen sie eine 2-Pumpen-Anlage aus (s. nachfolgende Seiten).
In dieser Einstellung steht der Ausgang von Pumpe 2 dauerhaft unter Spannung.
Pumpe 1 fördert gemäß voreingestelltem Zeittakt auf den Tropfkörper und/oder in die Vorklärung
(Schlammrückführung/Rücklauf).
Pumpe 2 fördert, sobald der angebaute Schwimmerschalter geschaltet hat, durchgehend, bis der
angebaute Schwimmerschalter bzw. der Wasserspiegel wieder abgefallen ist. Ein eingestellter
Zeittakt für Pumpe 2 ist ohne Belang. Ebenso ein an SW1 angeschlossener
Schwimmerschalter.
Ist Schwimmerschalter 2 länger als 1 Stunde geschlossen erfolgt eine akustische und optische
Warnmeldung (Hochwasser).
Es läuft immer nur eine Pumpe (Ausnahme Hochwasser)! Pumpe 1 hat Vorrang vor Pumpe 2.
Wird Pumpe 1 gemäß Zeittakt angesteuert, wird die Ansteuerung von Pumpe 2 unterbrochen. Ist
ggf. Pumpe 3 aktiviert, so hat diese Vorrang vor Pumpe 2. Pumpe 1 ist übergeordnet.
Anschlüsse
L
4x
P 1/2/3
PE
N
Netz (230V~, 50Hz)
Potentialfreier Kontakt
Die Steuerung verfügt über einen Kontakt, der als Wechsler aus-
geführt ist, z.B. zum Anschluss externer Signalgeber.
Bei angeschlossener Netzspannung ist im fehlerfreien Zustand der
Wechslerkontakt auf NO* geschaltet. Im Fehlerfall (auch bei einem
Spannungsausfall) schaltet der Kontakt auf NC*.
Signaleinrichtungen sind daher an NC anzuschließen, die Span-
nungsversorgung an C*.
Wird eine separate Alarmmeldung bei Spannungsausfall gewünscht,
ist eine von der Spannungsversorgung für die Steuerung
unabhängige Spannungsquelle notwendig.
*
NO = Normally Open (14); NC = Normally Closed (12); C = gemeinsamer Leiter (11)
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Art.-Nr.: 9060 0305 / Stand: 10.08.2020 / Seite 5 von 12
®
Pumpen-
kammer
P2
P1 Nach-
klärung
Feinsicherungen
+
SW1
-
Pot.freier
Kontakt
Schwimmerschalter
Schaltzustand im spannungsfreien
Zustand bzw. bei einer Störung.
+
SW2
-

L N
