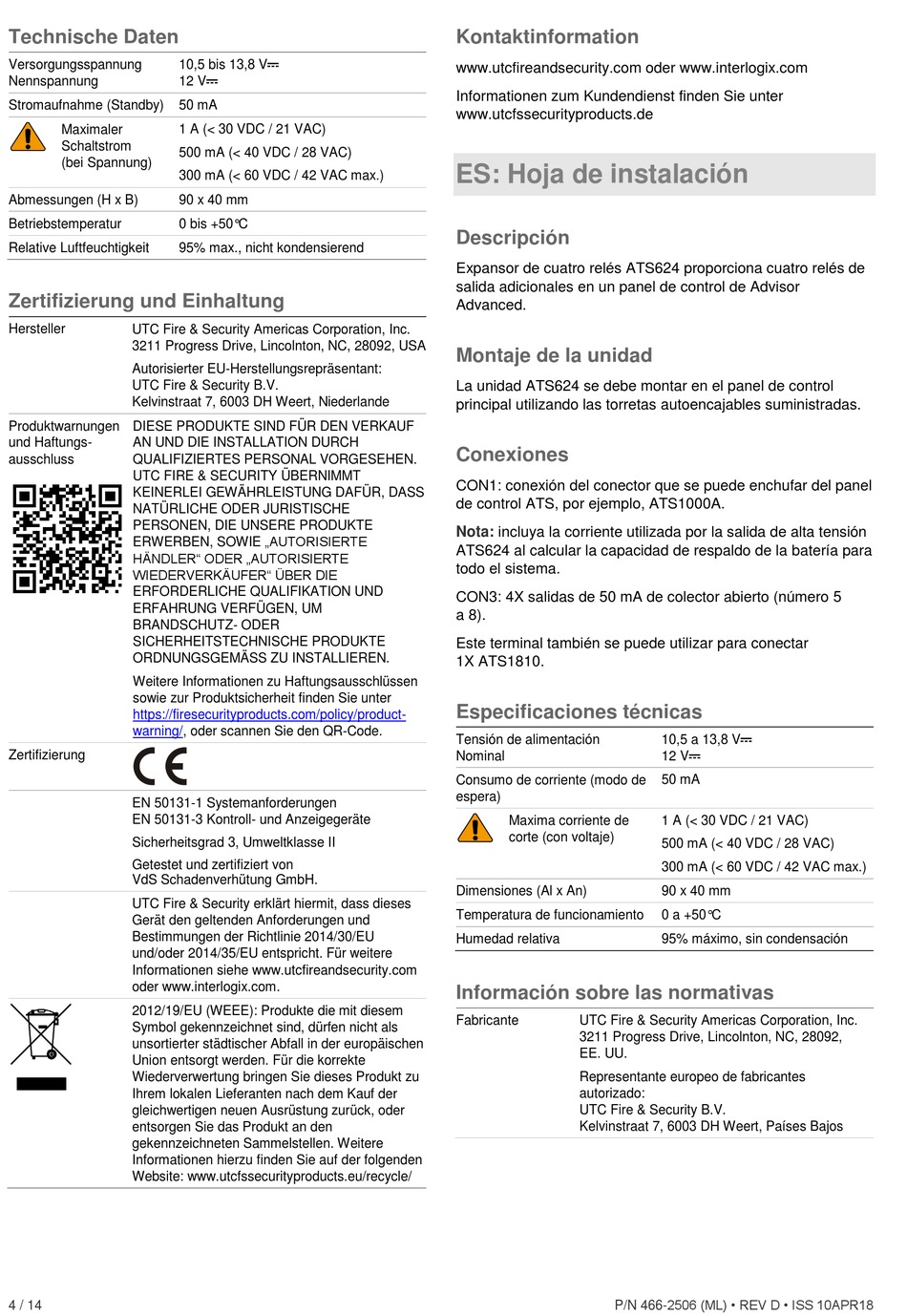

Interlogix ATS624 Installationsanleitung Seite 4

Vorschau ausblenden Andere Handbücher für ATS624:
Inhaltsverzeichnis

Werbung

Technische Daten
Versorgungsspannung
10,5 bis 13,8 V
Nennspannung
12 V
Stromaufnahme (Standby)
50 mA
Maximaler
1 A (< 30 VDC / 21 VAC)
Schaltstrom
500 mA (< 40 VDC / 28 VAC)
(bei Spannung)
300 mA (< 60 VDC / 42 VAC max.)
Abmessungen (H x B)
90 x 40 mm
Betriebstemperatur
0 bis +50°C
Relative Luftfeuchtigkeit
95% max., nicht kondensierend
Zertifizierung und Einhaltung
Hersteller
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Autorisierter EU-Herstellungsrepräsentant:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Niederlande
Produktwarnungen
DIESE PRODUKTE SIND FÜR DEN VERKAUF
und Haftungs-
AN UND DIE INSTALLATION DURCH
ausschluss
QUALIFIZIERTES PERSONAL VORGESEHEN.
UTC FIRE & SECURITY ÜBERNIMMT
KEINERLEI GEWÄHRLEISTUNG DAFÜR, DASS
NATÜRLICHE ODER JURISTISCHE
PERSONEN, DIE UNSERE PRODUKTE
ERWERBEN, SOWIE „AUTORISIERTE
HÄNDLER" ODER „AUTORISIERTE
WIEDERVERKÄUFER" ÜBER DIE
ERFORDERLICHE QUALIFIKATION UND
ERFAHRUNG VERFÜGEN, UM
BRANDSCHUTZ- ODER
SICHERHEITSTECHNISCHE PRODUKTE
ORDNUNGSGEMÄSS ZU INSTALLIEREN.
Weitere Informationen zu Haftungsausschlüssen
sowie zur Produktsicherheit finden Sie unter
https://firesecurityproducts.com/policy/product-
warning/, oder scannen Sie den QR-Code.
Zertifizierung
EN 50131-1 Systemanforderungen
EN 50131-3 Kontroll- und Anzeigegeräte
Sicherheitsgrad 3, Umweltklasse II
Getestet und zertifiziert von
VdS Schadenverhütung GmbH.
UTC Fire & Security erklärt hiermit, dass dieses
Gerät den geltenden Anforderungen und
Bestimmungen der Richtlinie 2014/30/EU
und/oder 2014/35/EU entspricht. Für weitere
Informationen siehe www.utcfireandsecurity.com
oder www.interlogix.com.
2012/19/EU (WEEE): Produkte die mit diesem
Symbol gekennzeichnet sind, dürfen nicht als
unsortierter städtischer Abfall in der europäischen
Union entsorgt werden. Für die korrekte
Wiederverwertung bringen Sie dieses Produkt zu
Ihrem lokalen Lieferanten nach dem Kauf der
gleichwertigen neuen Ausrüstung zurück, oder
entsorgen Sie das Produkt an den
gekennzeichneten Sammelstellen. Weitere
Informationen hierzu finden Sie auf der folgenden
Website: www.utcfssecurityproducts.eu/recycle/
4 / 14
Kontaktinformation
www.utcfireandsecurity.com oder www.interlogix.com
Informationen zum Kundendienst finden Sie unter
www.utcfssecurityproducts.de
ES: Hoja de instalación
Descripción
Expansor de cuatro relés ATS624 proporciona cuatro relés de
salida adicionales en un panel de control de Advisor
Advanced.
Montaje de la unidad
La unidad ATS624 se debe montar en el panel de control
principal utilizando las torretas autoencajables suministradas.
Conexiones
CON1: conexión del conector que se puede enchufar del panel
de control ATS, por ejemplo, ATS1000A.
Nota:
incluya la corriente utilizada por la salida de alta tensión
ATS624 al calcular la capacidad de respaldo de la batería para
todo el sistema.
CON3: 4X salidas de 50 mA de colector abierto (número 5
a 8).
Este terminal también se puede utilizar para conectar
1X ATS1810.
Especificaciones técnicas
Tensión de alimentación
Nominal
Consumo de corriente (modo de
espera)
Maxima corriente de
corte (con voltaje)
Dimensiones (Al x An)
Temperatura de funcionamiento
Humedad relativa
Información sobre las normativas
Fabricante
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092,
EE. UU.
Representante europeo de fabricantes
autorizado:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Países Bajos
P/N 466-2506 (ML) • REV D • ISS 10APR18
10,5 a 13,8 V
12 V
50 mA
1 A (< 30 VDC / 21 VAC)
500 mA (< 40 VDC / 28 VAC)
300 mA (< 60 VDC / 42 VAC max.)
90 x 40 mm
0 a +50°C
