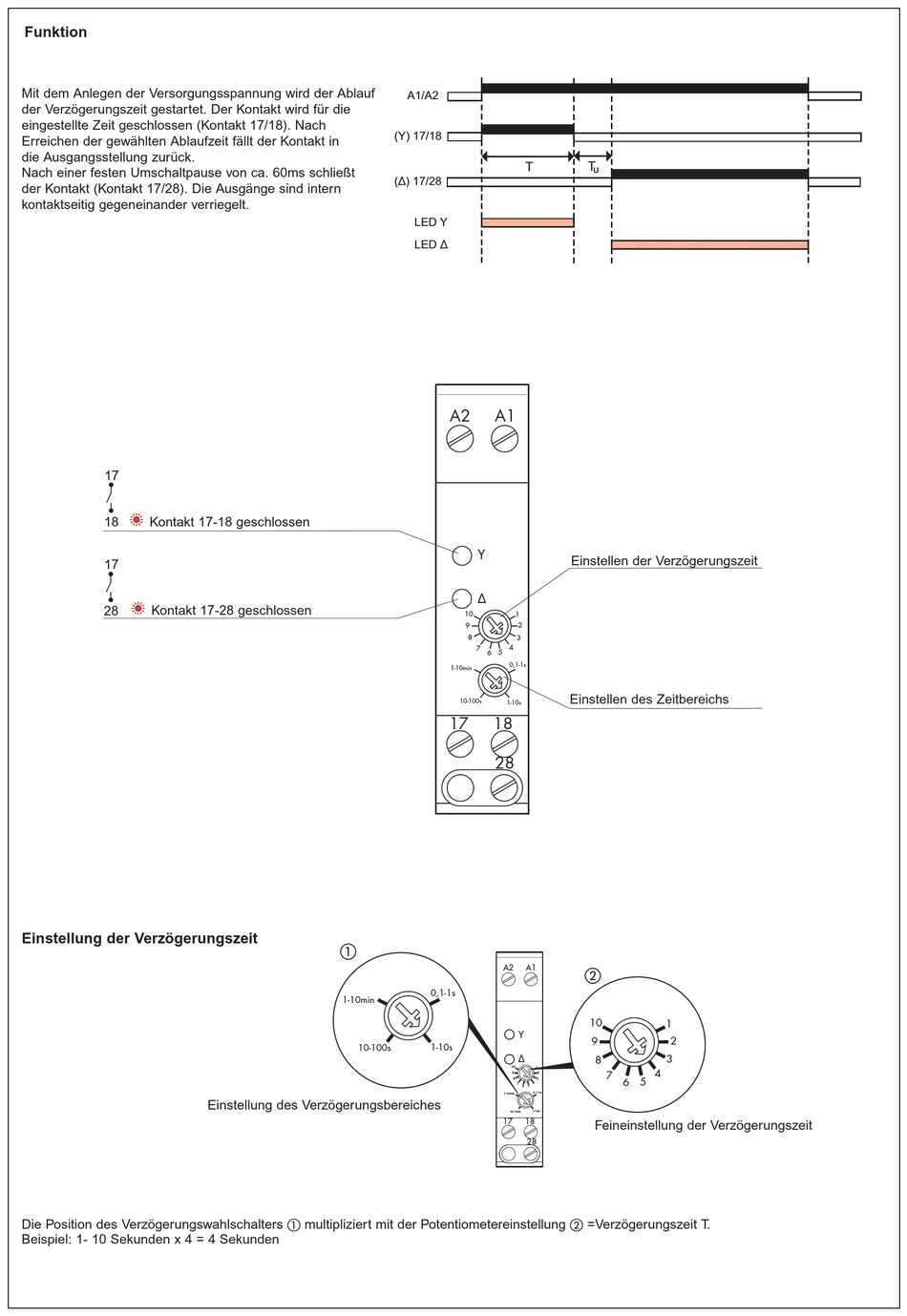

Funktion
Mit dem Anlegen der Versorgungsspannung wird der Ablauf
der Verzögerungszeit gestartet. Der Kontakt wird für die
eingestellte Zeit geschlossen (Kontakt 17/18). Nach
Erreichen der gewählten Ablaufzeit fällt der Kontakt in
die Ausgangsstellung zurück.
Nach einer festen Umschaltpause von ca. 60ms schließt
der Kontakt (Kontakt 17/28). Die Ausgänge sind intern
kontaktseitig gegeneinander verriegelt.
17
18
Kontakt 17-18 geschlossen
17
Kontakt 17-28 geschlossen
28
Einstellung der Verzögerungszeit
Die Position des Verzögerungswahlschalters
Beispiel: 1- 10 Sekunden x 4 = 4 Sekunden
1-10min
10-100s
Einstellung des Verzögerungsbereiches
multipliziert mit der Potentiometereinstellung
A1/A2
(Y) 17/18
T
(¢) 17/28
LED Y
LED ¢
A2
A1
Y
¢
10
1
2
9
8
3
4
7
6
5
0,1-1s
1-10min
10-100s
1-10s
17
18
28
A2
A1
0,1-1s
Y
1-10s
¢
10
1
9
2
8
3
4
7
6
5
0,1-1s
1-10min
10-100s
1-10s
17
18
28
T
u
Einstellen der Verzögerungszeit
Einstellen des Zeitbereichs
10
1
9
2
3
8
4
7
6
5
Feineinstellung der Verzögerungszeit
=Verzögerungszeit T.
