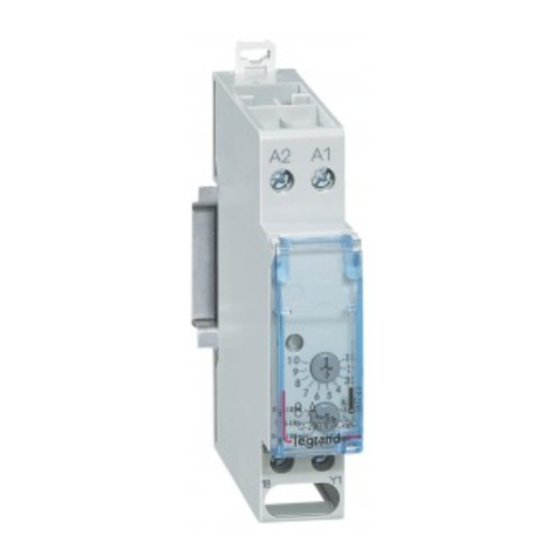

Zeitrelais Impulsformer
Temporisateur
Time relay for pulse shaper
047 43
Technische Daten
Versorgungsspannung: A1 - A2: 12V bis 230V AC/DC
Toleranz:
-10% +10%
Frequenz:
50/60 Hz
Steuerspannung:
gleich Versorgungsspannung
Leistungsaufnahme:
230V AC/DC = 1,4W, 12V AC/DC = 0,5W
Zeitbereich:
0,1 Sekunden bis 100 Stunden
Wiederholgenauigkeit:
±0,2%
Einstellgenauigkeit:
±5% bei 25° C
Wiederbereitschaftszeit: max 100ms
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektrischen
Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör
benutzen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden.
Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät darf bei einer Netzspannungsversorgung keine Schutzkleinspannung schalten und bei einer Schutzkleinspannungsversorgung
keine Netzspannung schalten.
Auch wenn das Zeitrelais zwischen wärmeabgebenden Geräten installiert wird, darf die Umgebungstemperatur des Zeitrelais +55° C nicht
überschreiten. Gegebenenfalls muss ein entsprechender Abstand zu benachbarten Geräten vorgesehen werden.
Caractéristiques
Tension d´alimentation:
A1 – A2: 12V à 230V AC/DC
Tolérance:
- 10 % + 10%
Féquence:
50/60 Hz
Tension de commande:
comme tension d´alimentation
Puissance absorbée:
230V AC/DC = 1,4W, 12V AC/DC = 0,5W
Plage de temporisation:
0,1 seconde á 100 heures
Précision de répétition:
± 0,2%
Précision de réglage:
± 5% à 25° C
Temps de récupération:
max. 100 ms
Ce produit doit de préférence être installé par un électricien professionnel, faute de quoi vous vous exposez à un risque d'incendie ou
d'électrocution. Avant d'effectuer l'installation, lire la notice d'utilisation, tenir compte du lieu de montage spécifique au produit et utili-
ser exclusivement les accessoires d'origine. Tous les produits Legrand doivent exclusivement être ouverts et réparés par des employés
Legrand spécialement formés à cet effet. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à rem-
placement et garanties.
L´appareil ne doit pas commuter de basse tension de protection lors d´un approvisionnement en tension de secteur et ne doit pas commu-
ter de tension de secteur lors d´un approvisionnement en basse tension de protection.
Même lorsque le relais temporisé est installé entre des appareils diffusant de la chaleur, la température ambiante du relais ne doit pas
dépasser +55 °C. Le cas échéant, il faut prévoir un écart en conséquence par rapport aux appareils voisins.
Characteristics
Distribution voltage:
A1 – A2: 12V up to 230V AC/DC
Tolerance:
- 10 % + 10%
Frequency:
50/60 Hz
Control voltage:
equal to distribution voltage
Power draw:
230V AC/DC = 1,4W, 12V AC/DC = 0,5W
Time domain:
0,1 seconds up to 100 hours
Repeating accuracy:
± 0,2%
Setting accuracy:
± 5% at 25° C
Delay time:
max. 100 ms
This product should preferably be installed by a qualified electrician. Non-compliance may result in a fire hazard or electric shocks. Before
installation, read the operating instructions and observe the product-specific requirements for the installation location. Use only original spare
parts for repair and maintenance. All Legrand products may be opened and repaired only by specially trained Legrand personnel. Unauthorised
opening and repair by other persons will invalidate all claims for liability, replacement or warranty services.
In case the time switch is connected to the mains supply, the connection to protective low voltage is not allowed and vice versa, i. e. in case
the time switch is connected to protective low voltage, the connection to the mains supply is not allowed.
The ambient temperature of the time-delay relay must not exceed +55° C, even if the relay is installed between devices that emit heat.
A suitable distance should be maintained from nearby devices if necessary.
Tijdrelais impulsvormer
Temporizador - generador de impulsos
Aikarele impulssinmuodostaja
Überbrückungszeit bei Spannungsunterbrechung: 200ms
Schaltleistung:
Elektrische Lebensdauer: 10
Mechanische Lebensdauer: 10
Steuerleitungslänge:
Umgebungstemperatur: - 20° C... + 55° C
Lagertemperatur:
Anschlußquerschnitt:
Immunité aux coupures brèves de tension: 200 ms
Capacité de rupture:
Durée de vie électrique:
Durée de vie mécanique:
Longueur de ligne pilote:
Température ambiante:
Température de stockage: - 30° C... + 70° C
Section de raccord:
Bridging time in case of voltage cutoff: 200 ms
Breaking capacity:
Electrical lifetime:
Mechanical lifetime:
length of trip line:
Ambient temperature:
Storing temperature:
Cross section for connection: single-wire 1... 4 mm
8A (4) 250V~
Glühlampen: 2A 250V~
Schaltspiele bei 2000W cos ϕ =1
5
Schaltspiele
7
max 20m
-30° C ... +70° C
eindrähtig 1...4mm
,
2
mehrdrähtig 1,5...2,5mm
8A (4) 250V~
Ampoules: 2A 250V~
10
hystérésis à 2000W cos ϕ = 1é
5
10
hystérésis
7
max. 20 m
- 20° C... + 55° C
unifilaire 1... 4 mm
,
2
multifilaire 1,5... 2,5 mm
2
8A (4) 250V~
Bulbs: 2A 250V~
10
hysteresis at 2000W cos ϕ = 1
5
10
hysteresis
7
max. 20 m
- 20° C... + 55° C
- 30° C... + 70° C
multiwire 1,5... 2,5 mm
®
2
,
2
2
