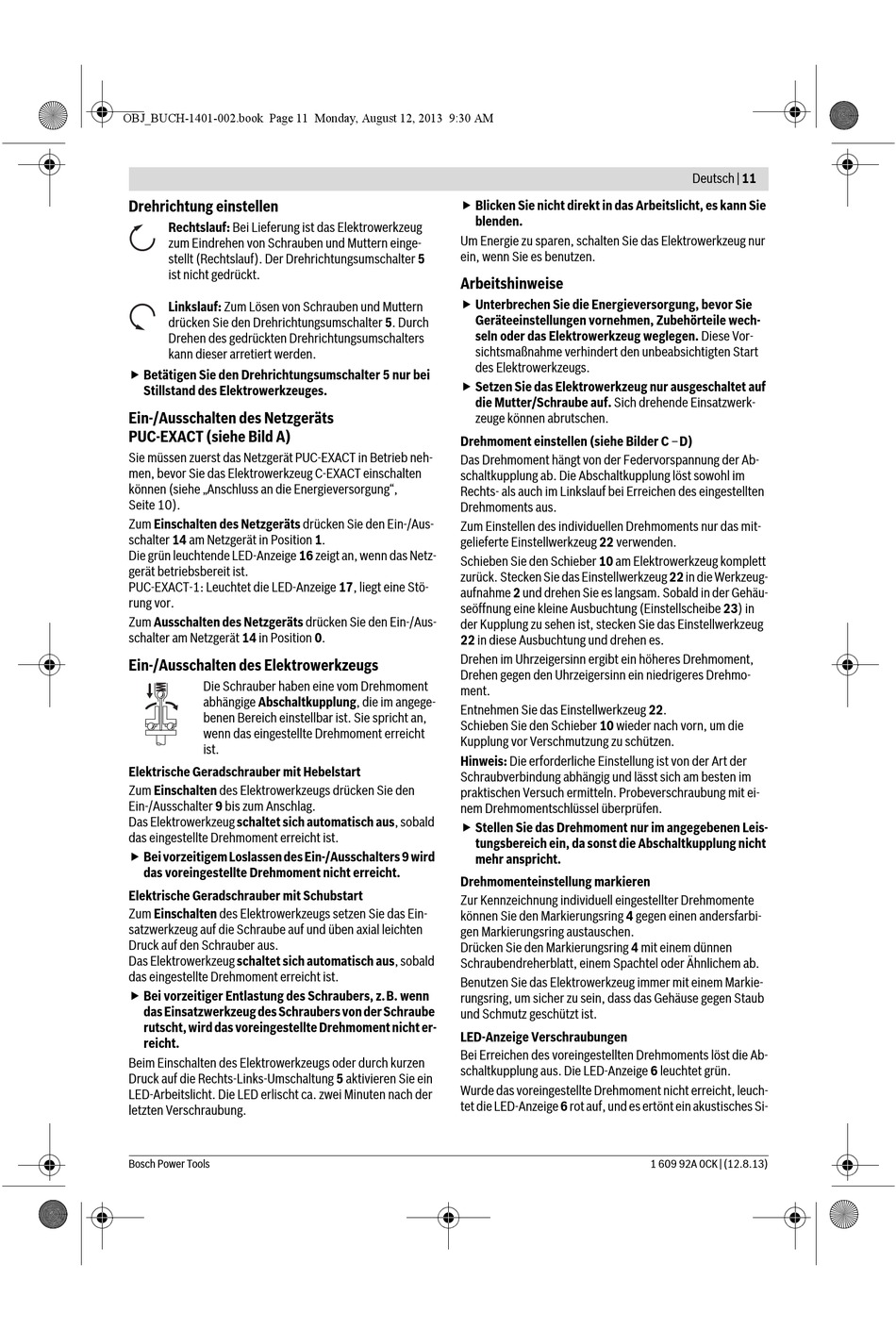

Drehrichtung einstellen

Rechtslauf: Bei Lieferung ist das Elektrowerkzeug
zum Eindrehen von Schrauben und Muttern einge-
stellt (Rechtslauf). Der Drehrichtungsumschalter 5
ist nicht gedrückt.
Linkslauf: Zum Lösen von Schrauben und Muttern
drücken Sie den Drehrichtungsumschalter 5. Durch
Drehen des gedrückten Drehrichtungsumschalters
kann dieser arretiert werden.
 Betätigen Sie den Drehrichtungsumschalter 5 nur bei
Stillstand des Elektrowerkzeuges.
Ein-/Ausschalten des Netzgeräts
PUC-EXACT (siehe Bild A)
Sie müssen zuerst das Netzgerät PUC-EXACT in Betrieb neh-
men, bevor Sie das Elektrowerkzeug C-EXACT einschalten
können (siehe „Anschluss an die Energieversorgung",
Seite 10).
Zum Einschalten des Netzgeräts drücken Sie den Ein-/Aus-
schalter 14 am Netzgerät in Position 1.
Die grün leuchtende LED-Anzeige 16 zeigt an, wenn das Netz-
gerät betriebsbereit ist.
PUC-EXACT-1: Leuchtet die LED-Anzeige 17, liegt eine Stö-
rung vor.
Zum Ausschalten des Netzgeräts drücken Sie den Ein-/Aus-
schalter am Netzgerät 14 in Position 0.

Ein-/Ausschalten des Elektrowerkzeugs

Die Schrauber haben eine vom Drehmoment
abhängige Abschaltkupplung, die im angege-
benen Bereich einstellbar ist. Sie spricht an,
wenn das eingestellte Drehmoment erreicht
ist.
Elektrische Geradschrauber mit Hebelstart
Zum Einschalten des Elektrowerkzeugs drücken Sie den
Ein-/Ausschalter 9 bis zum Anschlag.
Das Elektrowerkzeug schaltet sich automatisch aus, sobald
das eingestellte Drehmoment erreicht ist.
 Bei vorzeitigem Loslassen des Ein-/Ausschalters 9 wird
das voreingestellte Drehmoment nicht erreicht.
Elektrische Geradschrauber mit Schubstart
Zum Einschalten des Elektrowerkzeugs setzen Sie das Ein-
satzwerkzeug auf die Schraube auf und üben axial leichten
Druck auf den Schrauber aus.
Das Elektrowerkzeug schaltet sich automatisch aus, sobald
das eingestellte Drehmoment erreicht ist.
 Bei vorzeitiger Entlastung des Schraubers, z.B. wenn
das Einsatzwerkzeug des Schraubers von der Schraube
rutscht, wird das voreingestellte Drehmoment nicht er-
reicht.
Beim Einschalten des Elektrowerkzeugs oder durch kurzen
Druck auf die Rechts-Links-Umschaltung 5 aktivieren Sie ein
LED-Arbeitslicht. Die LED erlischt ca. zwei Minuten nach der
letzten Verschraubung.
Bosch Power Tools
 Blicken Sie nicht direkt in das Arbeitslicht, es kann Sie
blenden.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
Arbeitshinweise
 Unterbrechen Sie die Energieversorgung, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile wech-
seln oder das Elektrowerkzeug weglegen. Diese Vor-
sichtsmaßnahme verhindert den unbeabsichtigten Start
des Elektrowerkzeugs.
 Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Mutter/Schraube auf. Sich drehende Einsatzwerk-
zeuge können abrutschen.
Drehmoment einstellen (siehe Bilder C –D)
Das Drehmoment hängt von der Federvorspannung der Ab-
schaltkupplung ab. Die Abschaltkupplung löst sowohl im
Rechts- als auch im Linkslauf bei Erreichen des eingestellten
Drehmoments aus.
Zum Einstellen des individuellen Drehmoments nur das mit-
gelieferte Einstellwerkzeug 22 verwenden.
Schieben Sie den Schieber 10 am Elektrowerkzeug komplett
zurück. Stecken Sie das Einstellwerkzeug 22 in die Werkzeug-
aufnahme 2 und drehen Sie es langsam. Sobald in der Gehäu-
seöffnung eine kleine Ausbuchtung (Einstellscheibe 23) in
der Kupplung zu sehen ist, stecken Sie das Einstellwerkzeug
22 in diese Ausbuchtung und drehen es.
Drehen im Uhrzeigersinn ergibt ein höheres Drehmoment,
Drehen gegen den Uhrzeigersinn ein niedrigeres Drehmo-
ment.
Entnehmen Sie das Einstellwerkzeug 22.
Schieben Sie den Schieber 10 wieder nach vorn, um die
Kupplung vor Verschmutzung zu schützen.
Hinweis: Die erforderliche Einstellung ist von der Art der
Schraubverbindung abhängig und lässt sich am besten im
praktischen Versuch ermitteln. Probeverschraubung mit ei-
nem Drehmomentschlüssel überprüfen.
 Stellen Sie das Drehmoment nur im angegebenen Leis-
tungsbereich ein, da sonst die Abschaltkupplung nicht
mehr anspricht.
Drehmomenteinstellung markieren
Zur Kennzeichnung individuell eingestellter Drehmomente
können Sie den Markierungsring 4 gegen einen andersfarbi-
gen Markierungsring austauschen.
Drücken Sie den Markierungsring 4 mit einem dünnen
Schraubendreherblatt, einem Spachtel oder Ähnlichem ab.
Benutzen Sie das Elektrowerkzeug immer mit einem Markie-
rungsring, um sicher zu sein, dass das Gehäuse gegen Staub
und Schmutz geschützt ist.
LED-Anzeige Verschraubungen
Bei Erreichen des voreingestellten Drehmoments löst die Ab-
schaltkupplung aus. Die LED-Anzeige 6 leuchtet grün.
Wurde das voreingestellte Drehmoment nicht erreicht, leuch-
tet die LED-Anzeige 6 rot auf, und es ertönt ein akustisches Si-
