Inhaltsverzeichnis
Produktbeschreibung

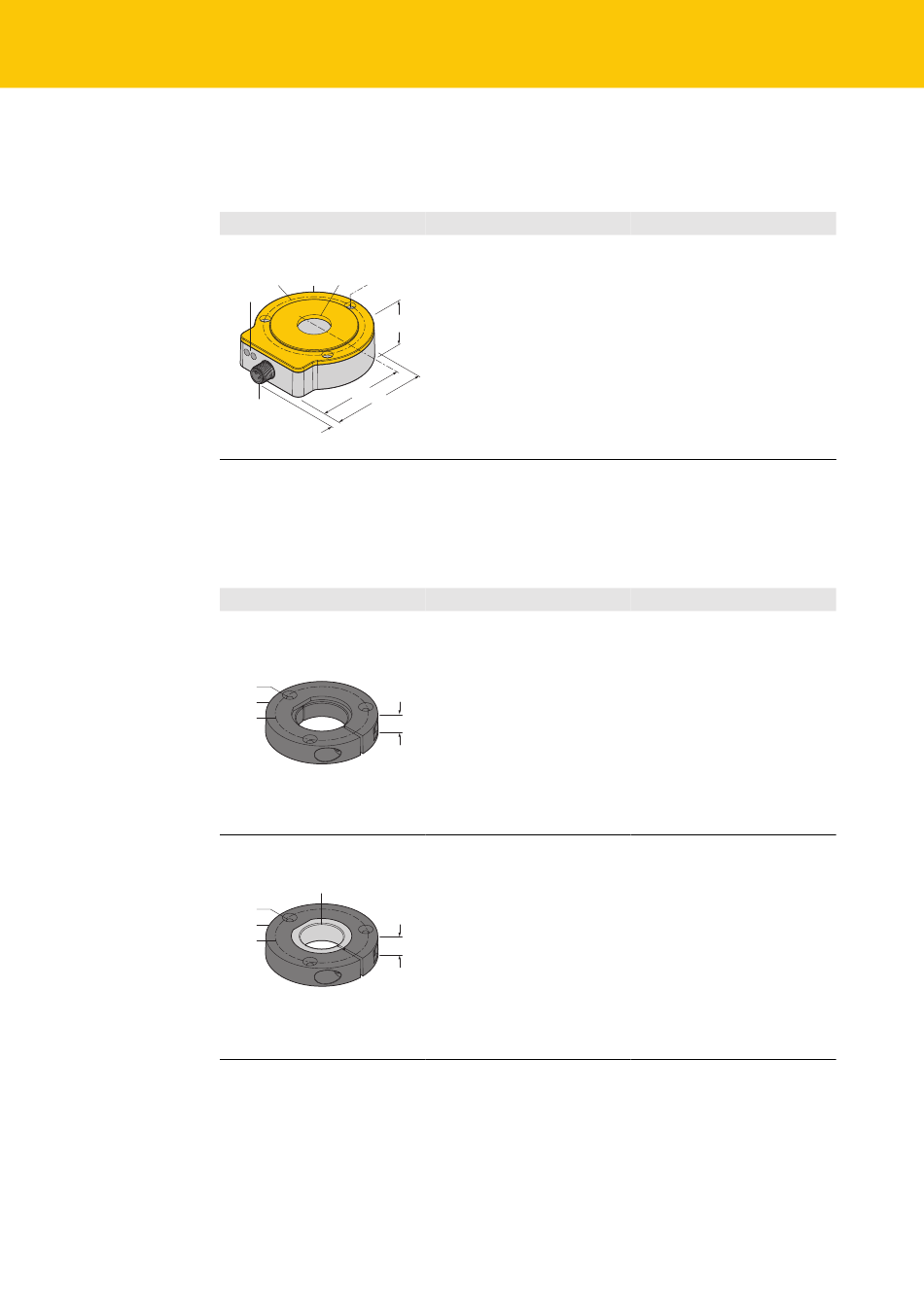

Drehgeber – Komponenten und Zubehör
4.5
Drehgeber – Komponenten und Zubehör
4.5.1
Drehgeber – Sensor QR24
Maßbild
ø 65
LED
M12 x 1
4.5.2
Drehgeber – Positionsgeber QR24
Die Positionsgeber werden mit dem beweglichen Teil der Maschine (Welle) verbunden, bewe-
gen sich aber frei (ohne mechanische Verbindung mit dem Sensor) über der aktiven Fläche des
Sensors. Zur Anpassung an den jeweiligen Wellen-Durchmesser werden Positionsgeber mit
verschiedenen Reduzierhülsen angeboten.
Maßbild
ø 3.2
ø 52
ø 42
ø 3.2
ø 52
ø 42
12
Typ
RI360P...-QR24
ø 78
ø 22
ø 4.3
24
42.3
81
10
Typ
PE1-QR24
10
P1-Ri-QR24
ø 20
10
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Beschreibung
Drehgeber – Sensor, Bauform
QR24, Zinkdruckgussgehäuse
Beschreibung
Positionsgeber ohne
Reduzierhülse mit Edelstahl-
verschraubung
Positionsgeber mit Reduzier-
hülse zur Anbindung auf
Wellen mit Ø 20 mm
