Produktbeschreibung
Drehgeber – Komponenten und Zubehör
4.5 Drehgeber – Komponenten und Zubehör

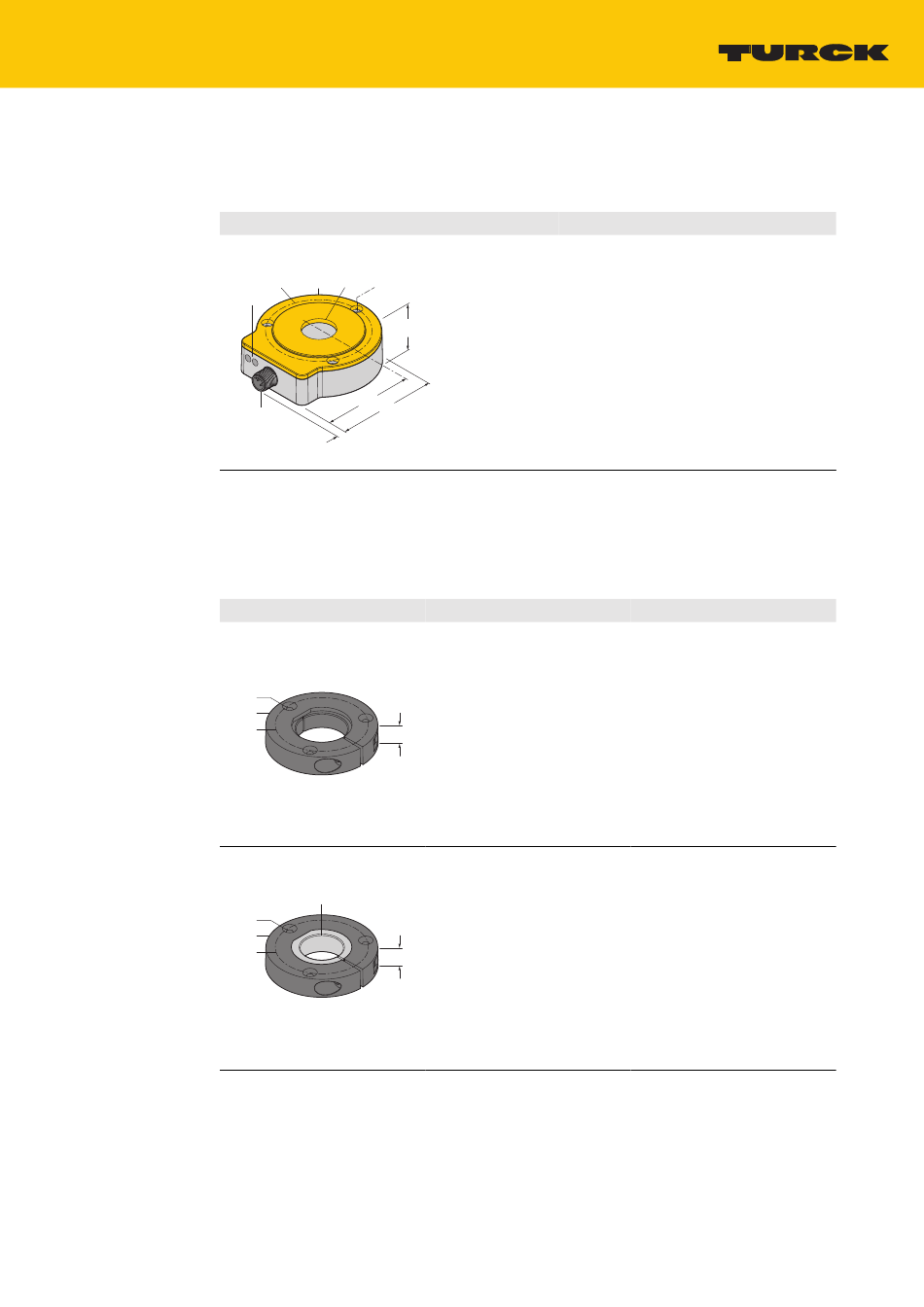

4.5.1 Drehgeber – Sensor QR24/3GD
Maßbild
LED
M12 x 1
4.5.2 Drehgeber – Positionsgeber QR24
Die Positionsgeber werden mit dem beweglichen Teil der Maschine (Welle) verbunden, bewe-
gen sich aber frei (ohne mechanische Verbindung mit dem Sensor) über der aktiven Fläche des
Sensors. Zur Anpassung an den jeweiligen Wellen-Durchmesser werden Positionsgeber mit
verschiedenen Reduzierhülsen angeboten.
Maßbild
ø 3.2
ø 52
ø 42
ø 3.2
ø 52
ø 42
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Typ
RI360P...-
QR24.../3GD
ø 65 ø 78 ø 22 ø 4.3
24
42.3
81
10
Typ
PE1-QR24
10
P1-RI-QR24
ø 20
10
Beschreibung
Drehgeber – Sensor, Bauform QR24, Zink-
druckgussgehäuse (ohne Positionsgeber)
Beschreibung
Positionsgeber ohne
Reduzierhülse
Positionsgeber mit Reduzier-
hülse aus Aluminium zur
Anbindung auf Wellen mit
Ø 20 mm
V01.00 | 2023/01 | 9
